設計空間
設計空間定義參與最佳化的主體。其中包括定義下列內容：
起始幾何
將主體指定為起始幾何是定義生成研究的第一步。它可協助您瞭解體積塊限制。選取代表您想要建立之設計體積塊的主體。最終設計包含在起始幾何內。僅指定一個主體作為起始幾何。指定為起始幾何的主體會變成部份透明，以便為包含在其內的主體提供更佳視圖。
在組件前後關聯內工作時，可從零件中選取主體作為起始幾何。
 |
不支援將下列主體類型作為起始幾何：
• 鈑金零件中的主體
• 與組件切口相交的主體
• 彈性元件中的主體
• Creo Unite 技術中的主體
• 具有現有生成設計特徵之零件中的主體
|
保留主體
如果您要在最佳化期間不影響某些主體，請將這些主體指定為保留主體。這些主體會包括在產生的設計中，但其幾何會保持不變。指定為保留主體的主體不應彼此相交或彼此接觸；如果有，您應該合併這些主體。保留主體應完全在起始幾何體積塊內部。保留主體會假設與使用中設計條件中的使用中材料相同的材料。您可以參照保留主體曲面上的負載與條件約束。指定為保留主體的主體會以藍色顯示。保留主體會列在「生成樹」中的「保留幾何」節點下方。
在組件前後關聯內工作時，請選取起始幾何相同零件內的保留主體。
保留曲面
您也可以透過位移起始幾何的曲面來建立保留幾何。這些曲面稱為保留曲面。欲建立保留曲面，請選取要保留的曲面並指定位移。會在起始幾何內圍繞這些曲面建立滾動球位移。位移會以藍色顯示，並列在「生成樹」中的「保留幾何」節點下方。
|
|
使用起始形狀時，您可以透過選取未指定主體的曲面來建立保留曲面。
|
排除的幾何
設計為已排除幾何的主體在最終產生的設計中表示為空體積塊，沒有任何材料。指定要排除的主體時，您也可以圍繞這些主體建立滾動球位移。此位移會在排除的主體與最佳化的幾何之間建立間隙。這些主體是解決方案的障礙，將圍繞在其周圍，而不是在其幾何內。產生的設計結果是以已排除幾何的輪廓為基礎的空位。已排除的幾何應在起始幾何內部或穿過起始幾何。
在組件前後關聯內工作時，請從起始幾何的相同零件或組件的不同零件中選取主體作為排除的幾何。
|
|
當排除的主體或所排除主體的位移與保留主體相交或穿過保留主體時，會從保留主體內部切除其相互作用的體積塊。請避免此設定，因為它可能會在重新建構期間導致發生問題。
|
對於指定為排除幾何的主體，您無法對其套用負載與條件約束。定義排除的幾何是選用功能。指定為排除幾何的主體會以紅色顯示。
未指定主體
模型可以擁有與起始幾何或其他未指定主體接觸的未指定主體。這些主體可以擁有套用至其曲面的負載與條件約束，並可將負載與條件約束轉移至其擁有已連接接觸面的其他主體。未指定主體會影響產生的設計，但它們不是最終設計的一部份。
建議在未指定主體連接至起始幾何時，在未指定主體周圍建立保留幾何。指定位移，以在起始幾何內圍繞未指定主體建立保留幾何。

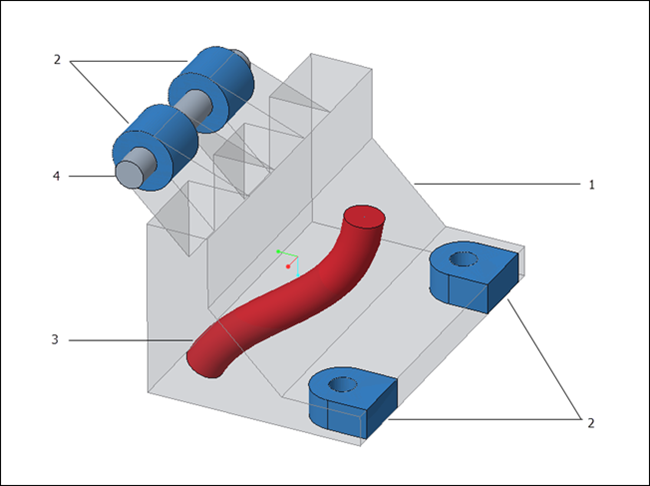

下圖顯示了起始幾何、保留幾何、排除的幾何以及未指定主體：
1. 起始幾何
2. 保留幾何
3. 排除的幾何
4. 未指定主體
| | 如果您將某些主體指定為保留主體而不定義起始幾何， 會自動針對最佳化的目的將邊界建立為起始形狀。您仍可將主體指定為起始幾何。同樣地，如果您定義保留曲面而不定義起始幾何，會圍繞保留曲面建立起始形狀。 |
在組件前後關聯內工作時，請從起始幾何的相同零件或組件的不同零件中選取主體作為未指定的幾何。
欲將主體指定為起始幾何
執行下列操作之一：
• 從圖形視窗或「模型樹」中選取您要最佳化的主體，然後按一下
「起始幾何」(Starting Geometry)。
「起始幾何」(Starting Geometry)。• 在「生成設計」(Generative Design) 標籤上，按一下 「起始幾何」(Starting Geometry)，然後選取您要指定為起始幾何的主體。
「起始幾何」(Starting Geometry)，然後選取您要指定為起始幾何的主體。指定的主體會變成部份透明。
| | 只有一個主體可以定義為起始幾何。 |
 | 欲將保留主體體積塊新增至起始幾何，請在兩個主體都處於使用中狀態時，使用「合併」(Merge) 布林運算。 |
欲將主體指定為保留幾何
執行下列操作之一：
• 在圖形視窗或「模型樹」中選取主體，然後按一下
「保留主體」(Preserved Bodies)。
「保留主體」(Preserved Bodies)。• 在「生成設計」(Generative Design) 標籤上，按一下 「保留主體」(Preserved Bodies)，然後選取您要指定為保留主體的主體。
「保留主體」(Preserved Bodies)，然後選取您要指定為保留主體的主體。保留主體會以藍色顯示。
欲將曲面指定為保留幾何
1. 執行下列操作之一：
◦ 在圖形視窗中選取實體曲面，然後按一下
「保留曲面」(Preserved Surfaces)。
「保留曲面」(Preserved Surfaces)。◦ 在「生成設計」(Generative Design) 標籤上，按一下 「保留曲面」(Preserved Surfaces)，然後從起始幾何中選取實體曲面。
「保留曲面」(Preserved Surfaces)，然後從起始幾何中選取實體曲面。2. [選用] 在「名稱」(Name) 方塊中指定保留曲面的名稱。
3. 指定大於元素尺寸三倍的正位移值。
4. 按一下「確定」。會在起始幾何內圍繞所選曲面建立滾動球位移。
保留幾何會以藍色顯示。
欲將主體指定為排除的幾何
1. 在「生成設計」(Generative Design) 標籤上，按一下
「排除的幾何」(Excluded Geometry)。「排除的幾何」(Excluded Geometry) 對話方塊開啟。
「排除的幾何」(Excluded Geometry)。「排除的幾何」(Excluded Geometry) 對話方塊開啟。2. 選取主體作為參照。
3. 或者，指定位移。
4. 按一下「確定」。會圍繞所選主體建立滾動球位移。
排除的主體會以紅色顯示。
欲檢視指定的主體
展開「生成樹」(Generative Tree) 中「設計空間」(Design Spaces) 下的節點，以查看指定為起始幾何、保留幾何和排除的幾何的主體。
| | 您可以從模型樹中隱藏指定的主體。但是，這些主體會參與最佳化計算。 |
欲移除主體或曲面的指定
在「生成樹」中的主體或曲面上按一下滑鼠右鍵，然後按一下「移除」(Remove)。
| | 此動作不會刪除主體或曲面。它只會移除其指定。 |
