主體之間的接觸面
使用接觸連接模型中的主體。定義未指定主體與起始幾何之間或兩個未指定主體之間的接觸。主體與連接的介面連接在一起，且在分析期間始終保持彼此接觸。已套用的負載與條件約束在連接的主體之間傳輸。產生最終設計時，會考慮在研究中定義的所有接觸。
在組件前後關聯內工作時，您可以定義組件中不同零件主體之間的接觸。
當建立連接接觸面時，您可以選取要將起始幾何連接至未指定主體的曲面。這稱為互動區域。只會在互動區域周圍建立位移。如需詳細資訊，請參閱範例：建立與互動區域之間的接觸。
欲建立接觸面
1. 按一下
「接觸」(Contact)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。
「接觸」(Contact)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。2. [選用] 在「名稱」(Name) 方塊中指定該接觸面的名稱。
3. 從「模型樹」或圖形視窗中選取第一個主體。該主體會顯示在對話方塊的主體收集器中。
4. 重複步驟 3 以選取第二個主體。
5. 或者，指定大於元素尺寸三倍的正位移值。
 | 只有在選取起始幾何作為參照時，您才能指定位移。但是，當選取起始形狀作為參照時，您無法指定位移。 指定位移會在起始幾何內圍繞未指定主體建立保留幾何。 |
6. 或者，選取您要將起始幾何連接至未指定主體的曲面作為互動區域。
7. 按一下「確定」(OK)。會在起始幾何內圍繞未指定主體或互動區域建立滾動球位移。
所選主體會與連接的介面連接，且會在生成樹中建立一個 Contacts 節點。展開 > 節點，以查看針對模型定義的所有介面。
也會在「生成樹」中建立
「已連接幾何」(Connected Geometry) 節點，所選主體會新增到它之下成為可變形主體。
「已連接幾何」(Connected Geometry) 節點，所選主體會新增到它之下成為可變形主體。可變形主體
可變形主體
在最佳化期間會根據所施加的負載發生變形。

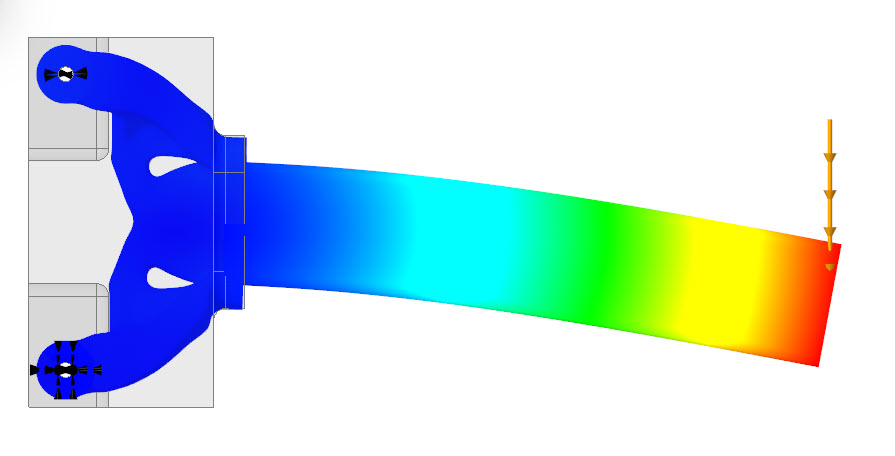

在最佳化期間會根據所施加的負載發生變形。下圖顯示了可變形主體的位移：

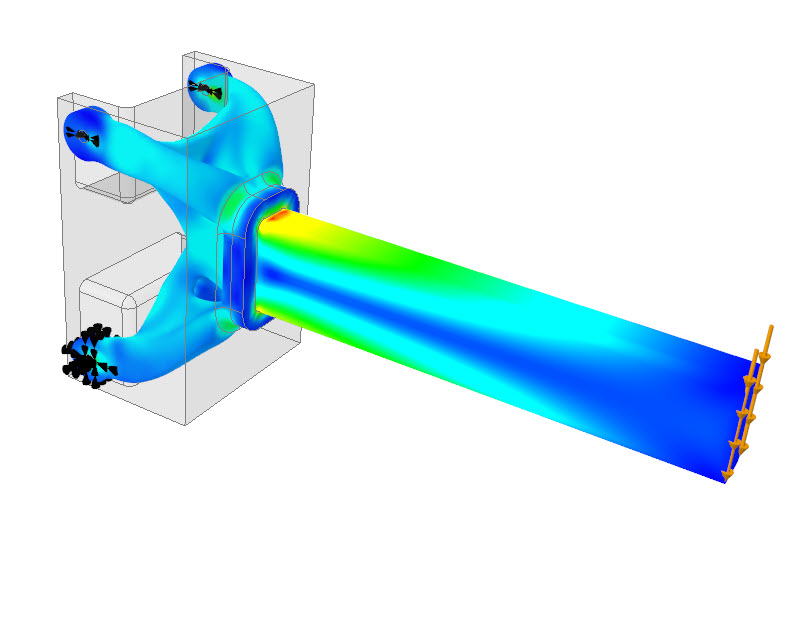

下圖顯示了可變形主體中的應力分佈：
剛性主體
剛性主體
為硬質，在最佳化過程中不會發生任何變形。
為硬質，在最佳化過程中不會發生任何變形。| | 剛性主體的材料必須具有同向性對稱，且必須定義其密度。您也可以從材料資料庫中選取同向性材料。在最佳化期間，只會考慮密度。 剛性主體不支援具有可變形行為的遠程負載與質量。 無法在熱研究中將主體標記為剛性主體。 |

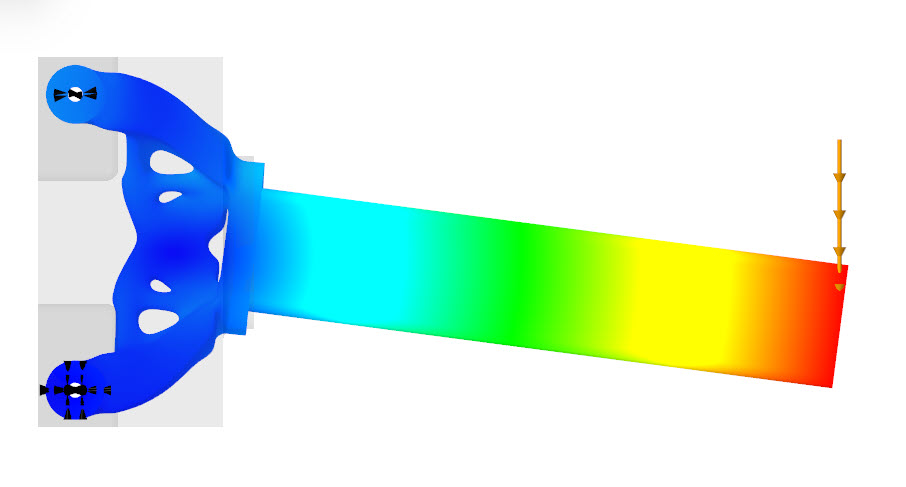

下圖顯示了剛性主體的位移：

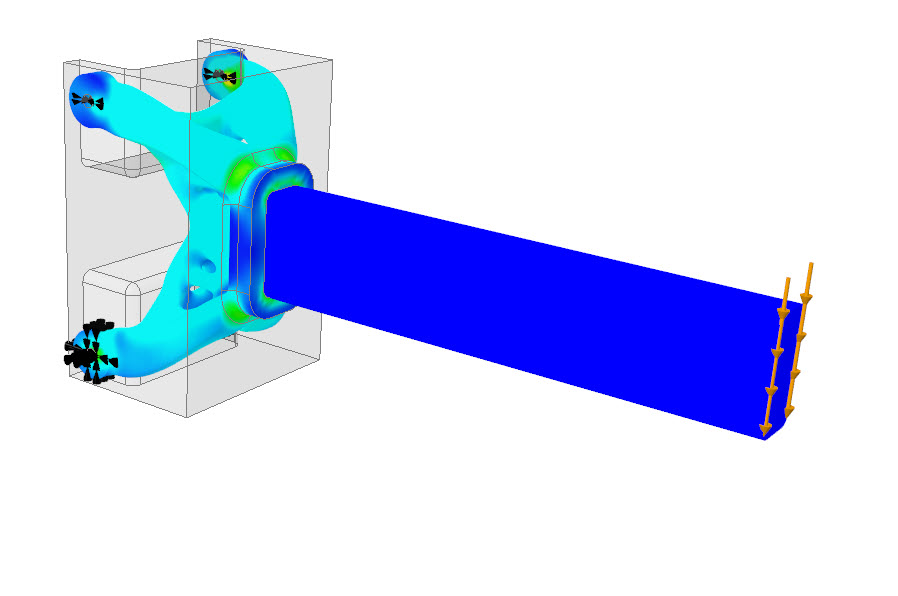

下圖顯示了剛性主體中的應力分佈：
| | 剛性主體的應力值為 0 MPa。 |
欲將主體轉換為剛性主體
1. 在生成樹中，展開「已連接幾何」(Connected Geometry) 節點。
2. 選取可變形主體，按一下滑鼠右鍵，然後按一下「轉換為剛性」(Convert to Rigid)。所選主體即會變為剛性主體。
欲將主體轉換為可變形主體
1. 在生成樹中，展開「已連接幾何」(Connected Geometry) 節點。
2. 選取剛性主體，按一下滑鼠右鍵，然後按一下「轉換為可變形」(Convert to Deformable)。所選主體即會變為可變形主體。
欲修改接觸面
在生成樹中，選取您要修改的接觸，然後在迷你工具列上按一下
「編輯定義」(Edit Definition)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。您可以變更連接的主體。
「編輯定義」(Edit Definition)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。您可以變更連接的主體。欲刪除接觸面
以滑鼠右鍵按一下生成樹中的接觸面，然後按一下
「刪除」(Delete)。
「刪除」(Delete)。欲重新命名接觸面
以滑鼠右鍵按一下生成樹中的接觸面，然後按一下「重新命名」(Rename)。
