有摩擦力的接觸面
使用者可將摩擦力加入至各個接觸面區域中。啟用接觸面之後，使用者也可以定義「滑動量測」。量測可讓使用者知道具有指定摩擦係數的法向力是否足以防止零件移動。進行靜態分析時，可使用摩擦來避免接觸模型受限。
|
|
本教學專區所涵蓋的功能隨 Pro/ENGINEER Mechanica 一起提供。 |
1. 開啟
FRICTION_ASM.ASM。
|
|

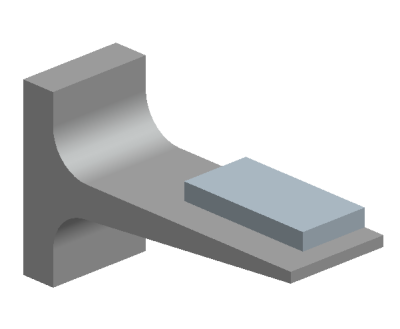

此模型由兩個鋁製零件構成。您將在有摩擦力和沒有摩擦力的情況下執行此模擬。接觸面定義是 Pro/Engineer Mechanica 許可證的一部分。 |
2. 「應用程式」(Applications) > Mechanica >「繼續」(Continue)。
|
|

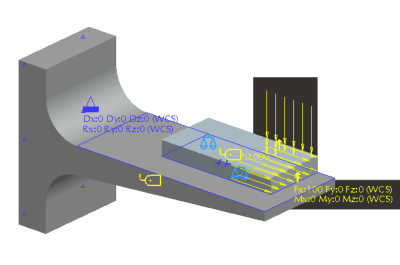

材料指定、負載、限制、量測與接觸面區域均已定義完畢。 |

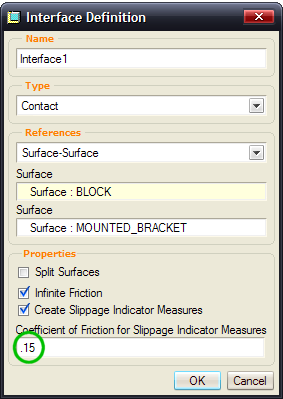

3. 檢閱接觸介面。
- 在模型樹中，按一下「連接對」(Connections)>「介面」(Interfaces)
- 在
Interface1 上按一下滑鼠右鍵
- 選取「編輯定義」(Edit Definition)
- 請注意，摩擦係數是 .15
- 關閉對話方塊
|
|
使用此對話方塊可建立所有自由、搭接及接觸的介面。
選擇性練習：在 Pro/ENGINEER Wildfire 4.0 中，您可設定組件模型中重合曲面或元件的預設狀態。您可以選擇合併它們、讓它們保持自由不變，或在它們之間建立接觸面。如果您想要練習這個功能，請前往「編輯」(Edit)>「Mechanica 模型類型」(Mechanica Model Type) 並選取「預設介面」(Default Interface) 選項。對於本練習，請將其設定為「搭接」(Bonded)。 |
4.使用「執行設計研究」(Run a Design Study)
圖示。
- 按一下「檔案」(File)>「新的靜態」(New Static)
- 將研究命名為 "CONTACT"

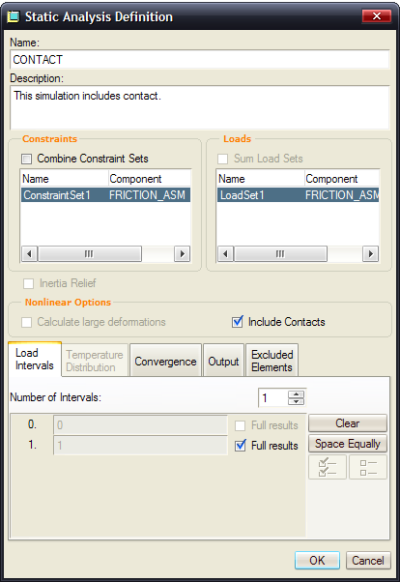

- 在對話方塊中輸入如下資訊
5. 按一下「開始執行」(Start Run)
圖示。
- 針對「是否要執行互動式診斷」(Do you want to run Interactive Diagnostics) 按一下「是」(YES)
- 按一下「顯示研究狀態」(Display Study Status)
查看研究進度
|
|
研究會執行得非常快 |
- 關閉躍現的「診斷」(Diagnostics) 對話方塊
- 反白 "CONTACT" 分析，按一下「結果」(Results)
圖示

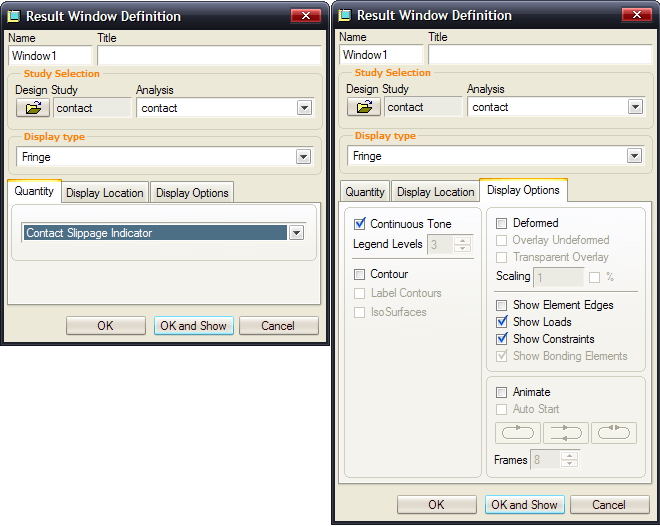

6. 在「結果視窗定義」(Result Window Definition) 對話方塊中進行如下圖所示的設定。設定完成後按一下「確定並顯示」(OK and Show)。
(使用「按一下以檢視放大圖片」按鈕可展開圖像)

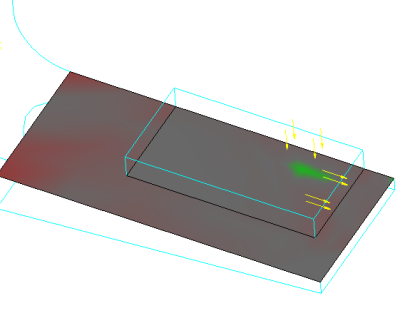

7. 結果將會如下圖所示：
8.請注意綠色區域。由於該區域的壓力負載所致，不會發生滑動情形。
|
|
「接觸面滑動」指示器是在為接觸面定義摩擦時建立的自動量測。 |
| 顏色 | 滑動指示器量測的值 | 滑動 |
|---|---|---|
|
紅色 |
S > 0 |
是 |
|
綠色 |
S < 0 |
否 |
|
灰色 |
S = 0 |
- |
9. 「檔案」(File)>「退出結果」(Exit Results)>「否」(NO) 並關閉對話方塊。
10. 「視窗」(Window)>「關閉」(Close)
。
您已經完成本練習，請繼續進行下一頁的練習。
