ECAD-MCAD 协作

“ECAD 协作”是 Pro/ENGINEER 的一个可选模块，需要配合特定版本的 InterComm Expert 和 EDAcompare 使用。

一般来说，一个设计流程需要经过机电设计师的多次修订才能完成。公司不同其处理流程也不同，但却都面临着如何同步规范以及如何避免返工的挑战。

在本练习中，我们要了解一些在正常情况下的基本处理步骤...

阶段 1

使用 MCAD 创建电路板轮廓，包括重要的元件以及受到实际设计限制的区域。IDF export 捕捉此基线，并将其与 ECAD 设计团队共享。Pro/ENGINEER 现在可以直接导出 .eda 格式。

阶段 2

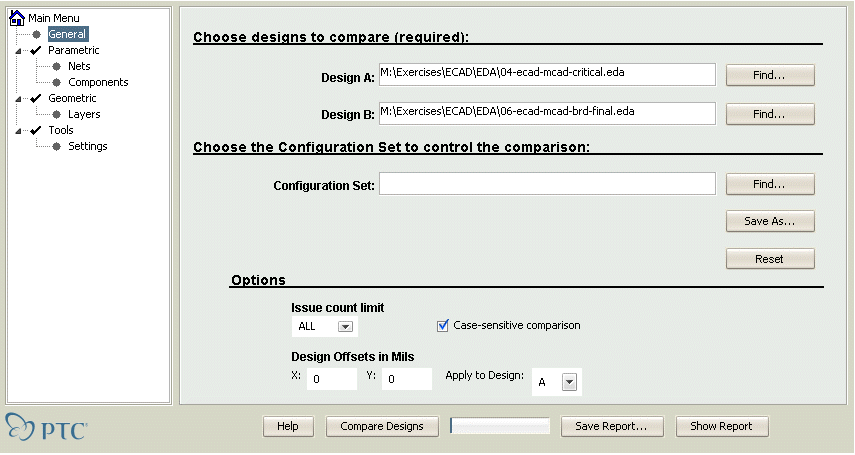

ECAD 团队继续进行详细的电子设计。InterComm EDAconduit 可被用来导出更丰富的中性设计版本和 IDF。EDAcompare 有助于确定各个小版本之间的增量差异，并可生成用于 Validation Manager 的 XML 文件。准备好的变更可以通过 XML 文件与 MCAD 团队共享。

阶段 3

与 MCAD 团队共享包含变更的增量 XML 数据文件。下面就开始我们的实践教程...

利用 EDA 比较来增量导入 XML

设置工作目录为 ECAD。
“文件”(File)>“打开”(Open) dback_3_081006.asm。
- 这代表基线，显示重要的 ECAD 和 MCAD 元件
“视图管理器”(View Manager) >“全部”(All) 标签> Pcb-Wip
- 现在查看 PCB 组件的底边，电路板透明显示
“应用程序”(Applications)>“ECAD 协作”(ECAD Collaboration)
操控板区域中会出现一个新的工具包:

ECAD 操控板

从操控板启动 Validation Manager Emulator 。
单击“加载文件”(Load File)，然后打开。\XML\critical_to_final.xml。
滚动到“事务处理列表”(Transactions List) 的底部。
选取最后两个元件: Y600、Y700。
1. 单击“当前”(Current)，显示建议的变更 (将要发生的)
2. 单击“加亮”(Highlight)，使用所选颜色标识对象。
3. 单击“缩放”(Zoom to) ，按顺序跳到所选对象
选取“全部”(ALL) 变更
1. 选取最后一个条目...
2. 滚动到顶端，按住 SHIFT 键选取第一个条目。
3. 单击“接受”(Accept)
4. 单击“关闭”(Close) 按钮
从“ECAD 协作”(ECAD Collaboration) 操控板中选取“确定”(OK) 以提交变更。
在“变更通知”(Changes Notification) 提示中选取“确定”(OK) - 992 项变更被导入！
1. 也可以使用“文件”(File)>“保存副本”(Save a Copy)... ECAD EDA (*.eda) 来建立下一个基线。

通常会建立一个与各种电气符号和封装对应的 MCAD 细节零件库，以获得更准确的表示。

阶段 4

MCAD 团队继续并行工作，以确保填充的 PCB 与周围的外壳没有干涉。MCAD 用户无法使用 ECAD 编写工具，但却可以使用 InterComm Expert 来帮助推动和传达变更。

协作进程与交叉加亮

这是在同一个系统上模拟的，但在实际当中，它可能是处于不同位置的团队成员之间的同步设计进程。

Pro/ENGINEER 中的机械设计变更；移动元件。
1. “视图”(View) > PCB-ZOOM1
2. 打开模型树设置文件 ecad_ref_des.cfg，在其中为“参照指定”(Ref Des) 添加一列
3. 选取零件 MECH3990010N04 (M300)
4. 右键单击>“编辑”(Edit)
  - x : 0.22 改为 0.30
  - y : 0.23 改为 0.22
5. “再生”(Regenerate) (CTRL+G)

启动 InterComm Expert 5.2；并排放置窗口。
(或使用 "Tutorial Launcher" 系统托盘命令 - ECAD 协作)

InterComm 中有多种配置设置会影响其行为。选取“浏览”(Browse)>“选项”(Options)，进行查看和/或设置。对于这一版次，请确保“加载/保存”(Load/Save) 面板中“一般”(General) 选项卡下的“ASCII 书签”(ASCII Bookmarks) 被选中。

“文件”(File)>“打开设计...”(Open Design...)，浏览到 ECAD\EDA\06-ecad-mcad-brd-final.eda
这是完整的详图设计，包括了密码输入器、布线等。
“浏览”(Browse)>“底视图”(Bottom View) (U)
“浏览”(Browse)>“填充形状”(Fill Shapes) (F)
“浏览”(Browse)>“可见性”(Visibility)> 展开 Phy12
禁用所有项目的可见性，但“参照指定”(Ref Des) 和 “封装边界”(Package Boundary) 除外
“应用”(Apply)>“完成”(Done)
“查询”(Query)>“交叉加亮”(Cross-Highlight) (确保图标已启用)

返回 Pro/ENGINEER...
1. “应用程序”(Applications)>“ECAD 协作”(ECAD Collaboration)
2. 利用操控板选项:
  - “输出控制”(Output Control)>“动态”(Dynamic) 模式
  - 如果未选中“选取发送”(Send on Select)，也可以通过右键单击的方式按需发送。
  - 在这一版次中，缩放选项无法正常执行。
3. 选取步骤 1 中被移动的元件。
4. 在 InterComm 中对象以白色加亮
  - 更改后的位置将显示为红色
  - 要显示十字线，请按 'S'
