Modelo

Los ficheros de modelo se empaquetan con cada experiencia y es posible que contengan información confidencial; por lo tanto, es muy recomendable asegurarse de que los ficheros empaquetados no expongan información de IP que, por otro lado, debería protegerse.

Nombre de propiedad

JavaScript

Tipo

Descripción

Recurso

src

resource url

Ruta al recurso que se utiliza para el modelo. Para obtener más información sobre formatos soportados, consulte Formatos de fichero CAD soportados.

Escala

scale

string

Escala del modelo.

Coordenada X

x

number

Ubicación del modelo en el eje X.

Coordenada Y

y

number

Ubicación del modelo en el eje Y.

Coordenada Z

z

number

Ubicación del modelo en el eje Z.

Rotación X

rx

number

Rotación del modelo en torno al eje X.

Rotación Y

ry

number

Rotación del modelo en torno al eje Y.

Rotación Z

rz

number

Rotación del modelo en torno al eje Z.

Oclusión

occlude

boolean

Si se define en true, la geometría de un widget es invisible, pero al mismo tiempo oculta cualquier otro aumento detrás de la escena 3D.

Así pues, en lugar del widget obstruido aparecen el fondo o el avance de la cámara. Esta opción puede utilizarse para realzar aumentos ocultando la geometría 3D circundante.

Siempre arriba

decal

boolean

Cambia el fotorrealismo del modelo para que esté siempre encima.

Si se selecciona esta casilla, el modelo nunca queda oculto por otros aumentos.

Opacidad (1 opaco - 0 transparente)

opacity

number

Número entre 0 y 1 que controla el nivel de transparencia del objeto. 0 = completamente transparente; 1 = completamente opaco. Si se define en semiopaco, es decir, la opacidad se define en <1, se controla si el modelo se dibuja en una cáscara transparente, que es la opción por defecto, o si es totalmente transparente.

Paso actual

currentStep

number

Paso actual de la secuencia activa si se ha especificado una para el modelo.

Reproducción

playing

boolean

Es verdadero cuando se está reproduciendo una secuencia.

Lista de secuencias

sequenceList

info table

Infotable que proporciona una lista de secuencias disponibles para el modelo. La infotable contiene las columnas name y filename. Si se enlaza con un widget (por ejemplo, un multiplicador, una lista o un widget de Seleccionar), la secuencia de un modelo que tiene varias secuencias se puede cambiar fácilmente.

Secuencia

sequence

resource url

Ruta a la secuencia de animación activa. Esta lista desplegable se rellena automáticamente con ficheros .pvi si se selecciona un fichero .pvz en la propiedad Recurso. No es conveniente ejecutar dos secuencias a la vez.

Las secuencias creadas con Creo Illustrate 8.1 o versiones anteriores son compatibles.

Aplicar secuencia en fase de diseño

showSequenceInCanvas

boolean

Afecta a la apariencia del modelo dentro de Vuforia Studio durante la fase de diseño. Cuando esta casilla está marcada y se selecciona una secuencia, el paso inicial de la secuencia se aplica directamente en la vista de diseño. Cuando esta casilla no está seleccionada, el modelo aparece en su estado por defecto.

Pasos

steps

number

Número total de pasos de la secuencia activa.

Nombre del servicio	JavaScript	Descripción
Adelante	forward	Avanza una secuencia un paso.
Reproducir	play	Reproduce la secuencia desde la posición actual.
Reproducir todo	playAll	Reproduce la secuencia desde la posición actual sin detenerse entre pasos.
Redefinir	reset	Restablece todos los modelos de la vista al primer paso.
Rebobinar	rewind	Retrocede una secuencia un paso.
Detener	stop	Detiene la secuencia en su posición actual.

Evento

JavaScript

Descripción

Reproducción iniciada

playstarted

Se activa cuando empieza a reproducirse un paso de la secuencia.

Reproducción detenida

playstopped

Se activa al finalizar la reproducción de un paso de la secuencia. Pasa un parámetro de objeto de datos que proporciona información sobre el paso.

Modelo cargado

modelLoaded

Se activa al cargarse un modelo completamente.

Confirmación solicitada

acknowledgeRequested

Se activa cuando se solicita una confirmación durante una secuencia.

Utilice el cuadro de expresión de JS a fin de crear interacciones personalizadas para la confirmación.

Para sustituir otras opciones de visibilidad y ocultar el modelo y todos los elementos relacionados, enlace una de las propiedades de widget siguientes al modelo y seleccione Forzar ocultación en la ventana Seleccionar destino de enlace:

Widget 2D	Propiedad
Casilla	Valor
Alternar	Valor
Botón para alternar	• Pulsado • Sin pulsar

También sustituye cualquier visibilidad según la definición de la secuencia seleccionada.

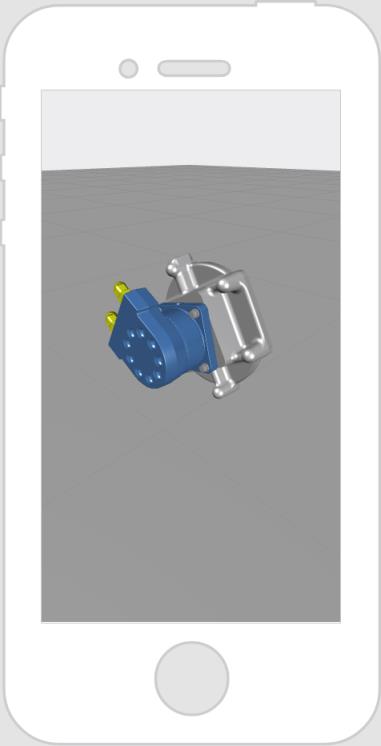

Pasos mínimos para utilizarlo	Aspecto
1. Arrastre un widget de Modelo y suéltelo en el lienzo. 2. En el campo Recurso, seleccione un fichero CAD, añada uno nuevo o especifique el URL del fichero que desea mostrar. 3. Coloque el modelo en el lienzo según corresponda.
