工艺计划阅览器中的任务选项卡
“工艺计划阅览器”右侧窗格中的任务选项卡显示与左侧结构窗格中选定对象相关的信息。
下表对可以在窗格中显示的各个选项卡进行一般性说明。
|
选项卡名称
|
说明
|
||||
|---|---|---|---|---|---|
|
属性
|
用于显示有关工艺计划结构中选定对象的重要属性信息。
|
||||
|
工艺资源
|
用于添加、移除以及显示与选定工序相关联的工艺资源。为资源进行部件标记也可以通过该选项卡完成。
|
||||
|
可视化
|
“可视化”选项卡可显示在工艺计划中分配的所有部件和非工序耗用部件，并突出显示在选定工序中分配的部件。但在“回放”模式下，仅显示与回放中当前工序相关的部件子集。它们将在结构中用另一种颜色配置突出显示。
显示含有已发布几何 (从 CAD 模型中生成) 的所有对象的图形图像，或部件所具有的在 Creo View 中可见的表示。选择对象的图像可以展开对象结构并在结构窗格中突出显示该对象 (交叉检测)。在结构窗格中选择对象后，会在“可视化”选项卡中突出显示相同的对象。
|
||||
|
控制特征
|
用于添加、移除、复制、粘贴和显示控制特征。
|
||||
|
标准程序
|
用于查看和添加标准程序以及管理分配给标准程序的资源。
|
||||
|
生成的工艺计划
|
用于列出为选定的通用工艺计划生成的工艺计划。可通过工具栏操作，对生成的工艺计划执行各种操作。有关详情，请参阅创建生成的工艺计划。
|
||||
|
工艺路线计划
|
用于查看工厂和生产线的图形表示。有关详情，请参阅“工艺路线计划”选项卡。
|
||||
|
工艺计划流程
|
用于查看工艺计划的图形表示。有关详情，请参阅“工艺计划流程”选项卡。
|
||||
|
文档
|
在“文档”选项卡中，可以查看、添加、更改或移除文档关联，并分配任何可用的部件标记。有关详情，请参阅“文档”选项卡。
|
||||
|
工作中心分配
|
用于显示与工艺计划相关联的工厂列表。然后可以用于显示装配线、成本区、工作中心组，还可以用于对工序进行本地化。有关详情，请参阅制造资源。
|
||||
|
使用
|
用于显示构成选定工艺计划或工序的标准程序、工序和序列。
|
||||
|
部件分配
|
用于显示已分配到工序的部件。有关详情，请参阅分配部件。
|
图标开启
 |
尽管结构窗格允许多选，但是选项卡一次只能显示与一个对象关联的信息。因此，任务选项卡中的信息仅表示最后一个选定对象的信息。
|
在工艺计划阅览器的选项卡中排序和筛选
单击列标题，可以根据该列中的值以升序或降序对选项卡中显示的信息进行排序。例如，可以按“编号”进行排序。当前顺序由列标题中的向上键图标 (升序) 或向下键图标 (降序) 指示。

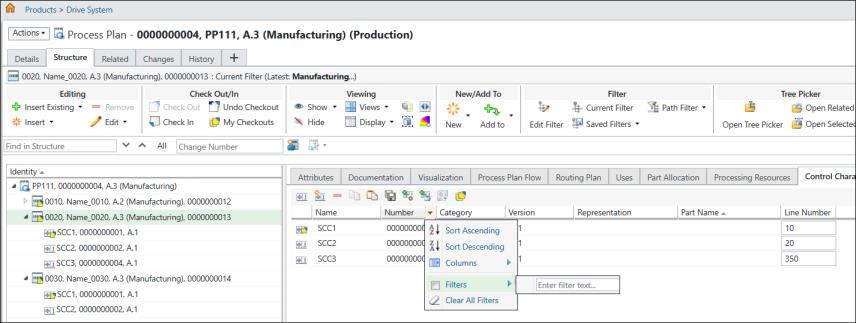

也可以通过单击列标题右侧的箭头选择操作，以对信息结构的默认视图或自定义视图进行排序和筛选：
操作名称 | 说明 | ||
|---|---|---|---|
升序 | 根据此列中的值以升序对列表进行排序。 | ||
降序 | 根据此列中的值以降序对列表进行排序。 | ||
列 | 显示用于选择要在表格中显示的列所对应的复选框。 | ||
筛选器 | 提供的选项用于根据此列中的值筛选要显示的结构。
为列应用筛选器后，列标题将以粗体和斜体显示。 | ||
清除所有筛选器 | 移除应用于列表的所有筛选器。 |
| | 可以在工艺计划阅览器的以下选项卡中使用筛选器： • 控制特征 • 文档 • 使用 • 工艺资源 |
