“控制特征”选项卡
在工艺、部件、装配或系统中，标准控制特征是指可进行限定、测量或量化且需要进行变体或偏差控制的任何功能特征、几何或材料属性。
使用“控制特征”选项卡可以查看和添加标准控制特征，以及管理为标准控制特征分配的资源。根据在结构窗格中选择的对象，可用选项有所不同：
• 如果选择的是部件或工艺计划，可以使用此选项卡来创建标准控制特征；
• 如果选择的是工序，可以使用此选项卡将标准控制特征和资源分配给其他控制特征。
可用操作
下表对此选项卡中工具栏上提供的操作进行了说明：
|
“控制特征”任务工具栏
|
||
|---|---|---|
|
图标
|
操作
|
说明
|
 |
插入现有的
|
用于添加现有的标准控制特征。
|
 |
插入新的
|
用于插入新的标准控制特征。
|
 |
移除标准控制特征
|
用于将选定的标准控制特征从其分配到的部件或工序中移除。
|
 |
复制标准控制特征
|
用于将选定的标准控制特征复制到剪贴板。
|
 |
粘贴
|
用于将剪贴板上的标准控制特征移至指定位置。
|
 |
重复并粘贴控制特征
|
用于复制标准控制特征并将其从剪贴板移至指定位置。使用此操作时，系统会创建具有唯一编号的新标准控制特征。
|
|
从产品分配控制特征
|
用于从已分配的部件和相关的部件获取所有标准控制特征。有关详情，请参阅从产品分配标准控制特征。
|
|
 |
从工艺分配控制特征
|
用于从附加的 EPM 文档中获取所有模型项。
|
 |
更新模型项
|
用于搜索要与标准控制特征关联的新模型项并进行选择。
|
 |
在结构中查找我的检出项
|
用于获取所有检出的标准控制特征。有关详情，请参阅 MPMLink 中的“我的检出项”操作。
|
“控制特征”选项卡中的属性
“控制特征”选项卡中提供了下列属性：
• 编号
• 名称
• 类别
• 版本
• 表示
• 部件名称
• 行号
“部件名称”用于显示与标准控制特征相关联的部件的名称。
使用工艺计划阅览器创建标准控制特征，这样可以将标准控制特征与工艺计划或其他视图中您没有修改权限的相关部件相关联。如果未通过模型项关系创建标准控制特征，则标准控制特征属于工艺计划。选定模型项来自相关部件时，通过工艺计划创建的标准控制特征只属于相关部件。
可将标准的控制特征多次链接到相同或不同的工序。

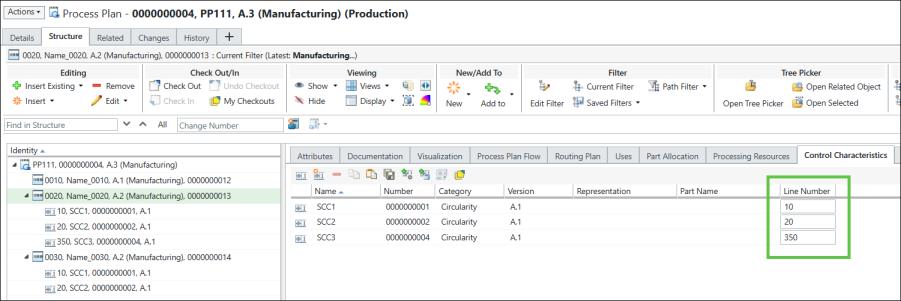

通过在“控制特征”选项卡中插入或编辑编号，可以修改“行号”属性的值。您可以使用“行号”属性根据业务需求对标准控制特征进行排序。
 | 行号必须始终唯一。 |
使用“重复并粘贴控制特征”操作
“重复并粘贴控制特征”操作用于重复标准控制特征并将其从剪贴板移至指定位置。对于此操作，请注意以下事项：
• 将标准控制特征从某一工序复制到同一工序或其他工序时，系统也会复制以下使用关系链接属性：
◦ “标准控制特征使用关系到文档说明的链接”
◦ “标准控制特征使用关系到工艺计划的链接”
◦ “标准控制特征使用关系到资源的链接”
• 可以将标准控制特征从某一工序复制和重复到同一工序或其他工序。可以使用“复制标准控制特征”操作来复制标准控制特征，而使用“重复并粘贴控制特征”操作来重复标准控制特征。将标准控制特征从某一工序复制和重复到同一工序或其他工序时，系统也会复制“制造工序到标准控制特征的链接”属性。
• 将标准控制特征从某一工序复制和重复到同一工序或其他工序时，系统会保留以下信息：
◦ 标准控制特征信息
◦ 关于使用关系链接的信息
◦ 文档和资源链接
• 使用“重复并粘贴控制特征”操作时，系统会使用复制的标准控制特征来创建标准控制特征。新建的标准控制特征具有新的“编号”。
