Работа со стандартными контролируемыми характеристиками в Windchill MPMLink
В этом разделе описан порядок создания, правки и управления стандартными контролируемыми характеристиками в Windchill MPMLink. В стандартных контролируемых характеристиках используется символьный технический язык, который явным образом описывает основные особенности, а также номинальную геометрию и допустимое отклонение для детали или процесса. Они указывают для производственного персонала и станков степень точности, требуемую для каждого контролируемого параметра детали в процессе изготовления, сборки и тестирования.
Дополнительные сведения см. в следующих разделах:
Ключевые моменты

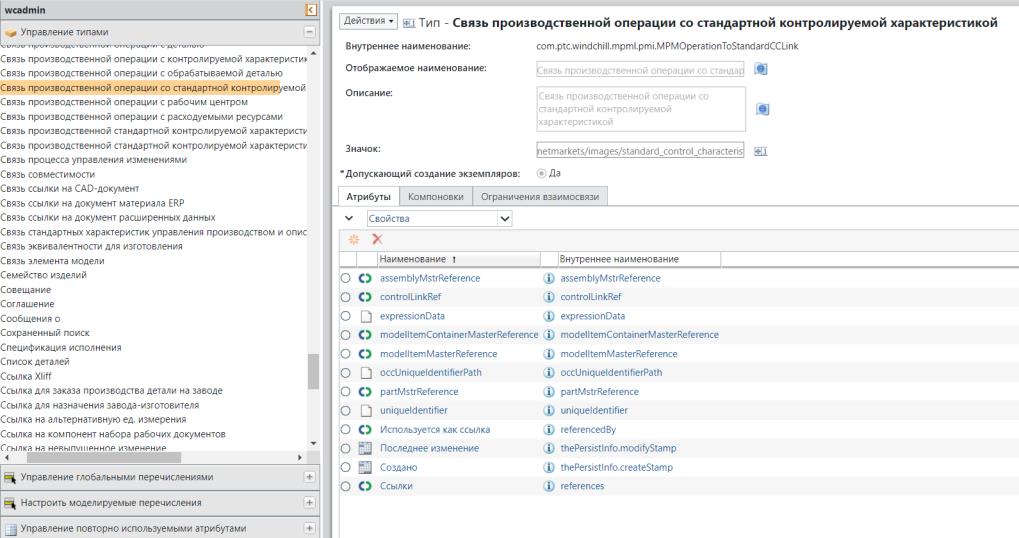

• При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию атрибуты Связь производственной операции со стандартной контролируемой характеристикой (связь использования) также копируются системой.
Дополнительные сведения см. в разделах Правка связей для связи использования и Работа с утилитой "Управление типами и атрибутами".
• При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию следующие атрибуты связи использования также копируются системой:
◦ Связь стандартных характеристик управления производством и описания документа
◦ Связь использования производственной стандартной контролируемой характеристики с технологическим процессом
◦ Связь использования производственной стандартной контролируемой характеристики с ресурсом
• При открытии информационной страницы типа связи следующих двух атрибутов использования система отображает вкладку Ограничения взаимосвязи:
◦ Связь производственной стандартной контролируемой характеристики с ресурсом
◦ Связь использования производственной стандартной контролируемой характеристики с ресурсом
Дополнительные сведения см. в разделе Вкладка ограничений взаимосвязи.
• Можно копировать стандартные контролируемые характеристики из операции в ту же самую или другую операцию и дублировать их. Можно использовать действие Копировать стандартную контролируемую характеристику для копирования и действие Дублировать и вставить контролируемую характеристику для дублирования контролируемых характеристик. При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию и их дублировании атрибуты Связь производственной операции со стандартной контролируемой характеристикой копируются системой. Дополнительные сведения см. в разделе Вкладка "Контролируемые характеристики".
• В преобразователе ведомости материалов при копировании стандартных контролируемых характеристик из детали или данных предприятия в другую деталь или данные предприятия атрибуты Ассоциативная связь со стандартной контролируемой характеристикой также копируются системой.
