Вкладка "Контролируемые характеристики"
Стандартные контролируемые характеристики в процессе, детали, сборке или системе представляют собой любые функциональные элементы, геометрические или материальные свойства, которые можно классифицировать, измерять (или определять их количество) и для которых необходимо управление вариациями или отклонениями.
Используйте вкладку Контролируемые характеристики для просмотра и добавления стандартных контролируемых характеристик, а также для управления ресурсами, назначенными стандартной контролируемой характеристике. Доступные опции зависят от выбранного объекта на панели структуры.
• Если выбраны деталь или технологический процесс, используйте эту вкладку для создания стандартных контролируемых характеристик
• Если выбрана операция, используйте эту вкладку для назначения стандартных контролируемых характеристик и ресурсов другим контролируемым характеристикам
Доступные действия
В следующей таблице описываются действия, доступные на панели инструментов этой вкладки.
|
Панель инструментов вкладки "Контролируемые характеристики"
|
||
|---|---|---|
|
Значок
|
Действие
|
Описание
|
 |
Вставить существующ.
|
Добавление существующей стандартной контролируемой характеристики.
|
 |
Вставить новую
|
Вставка новой стандартной контролируемой характеристики.
|
 |
Удалить стандартную контролируемую характеристику
|
Удаление выбранной стандартной контролируемой характеристики из детали или операции, которой она назначена.
|
 |
Копировать стандартную контролируемую характеристику
|
Копирование выбранной стандартной контролируемой характеристики в буфер обмена.
|
 |
Вставить
|
Перемещение стандартной контролируемой характеристики из буфера обмена в обозначенное расположение.
|
 |
Дублировать и вставить контролируемую характеристику
|
Дублирование и перемещение стандартной контролируемой характеристики из буфера обмена в обозначенное расположение. При использовании этого действия система создает новую стандартную контролируемую характеристику с уникальным обозначением.
|
|
Назначить контролируемую характеристику из изделия
|
Извлекает все стандартные контролируемые характеристики из назначенной детали и связанной детали. Дополнительные сведения см. в разделе Назначение стандартных контролируемых характеристик из изделия.
|
|
 |
Назначить контролируемую характеристику из процесса
|
Извлекает весь элемент модели из присоединенного CAD-документа.
|
 |
Обновить элемент модели
|
Используйте для поиска и выбора нового элемента модели, который должен быть связан со стандартной контролируемой характеристикой.
|
 |
Найти мои взятия на изменение в структуре
|
Извлекает все взятые на изменение стандартные контролируемые характеристики. Дополнительные сведения см. в разделе Мои взятия на изменение в MPMLink.
|
Атрибуты на вкладке "Контролируемые характеристики"
На вкладке "Контролируемые характеристики" преобразователя вед. материалов присутствуют следующие атрибуты:
• Обозначение
• Наименование
• Категория
• Версия
• Представление
• Наименование детали
• Номер позиции
Наименование детали отображает наименование детали, с которой связана стандартная контролируемая характеристика.
Использование браузера технологического процесса для создания стандартной контролируемой характеристики позволяет связывать контролируемую характеристику с технологическим процессом или связанной деталью, существующими в другом представлении, для которого у вас нет прав на изменение. Если стандартная контролируемая характеристика создается без взаимосвязи элемента модели, она будет принадлежать технологическому процессу. Стандартная контролируемая характеристика, создаваемая из технологического процесса, принадлежит связанной детали только в том случае, если выбранный элемент модели находится в связанной детали.
Стандартную контролируемую характеристику можно несколько раз связать с одной и той же операцией или с различными операциями.

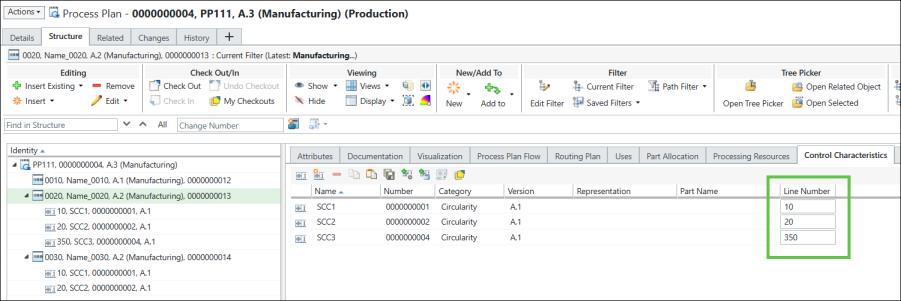

Можно изменить значение атрибута Номер позиции, вставив или отредактировав обозначение на вкладке Контролируемые характеристики. Атрибут Номер позиции можно использовать для сортировки стандартных контролируемых характеристик в соответствии с бизнес-требованиями.
 | Номер позиции всегда должен быть уникальным. |
Использование действия "Дублировать и вставить контролируемую характеристику"
Действие Дублировать и вставить контролируемую характеристику дублирует и перемещает стандартную контролируемую характеристику из буфера обмена в обозначенное расположение. Необходимо учитывать следующие факторы, связанные с этим действием.
• При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию следующие атрибуты связи использования также копируются системой:
◦ Связь стандартных характеристик управления производством и описания документа
◦ Связь использования производственной стандартной контролируемой характеристики с технологическим процессом
◦ Связь использования производственной стандартной контролируемой характеристики с ресурсом
• Можно копировать стандартные контролируемые характеристики из операции в ту же самую или другую операцию и дублировать их. Можно использовать действие Копировать стандартную контролируемую характеристику для копирования, а действие Дублировать и вставить контролируемую характеристику для дублирования стандартных контролируемых характеристик. При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию и их дублировании атрибуты Связь производственной операции со стандартной контролируемой характеристикой копируются системой.
• При копировании и дублировании стандартных контролируемых характеристик из операции в ту же или другую операцию в системе сохраняется следующая информация:
◦ Информация о стандартных контролируемых характеристиках
◦ Информация о связи использования
◦ Связи с документами и ресурсами
• При использовании действия Дублировать и вставить контролируемую характеристику система создает стандартную контролируемую характеристику, используя скопированную стандартную контролируемую характеристику. Для вновь созданной стандартной контролируемой характеристики будет задано новое Обозначение.
