보기 작업 세트 - 공정 계획 브라우저

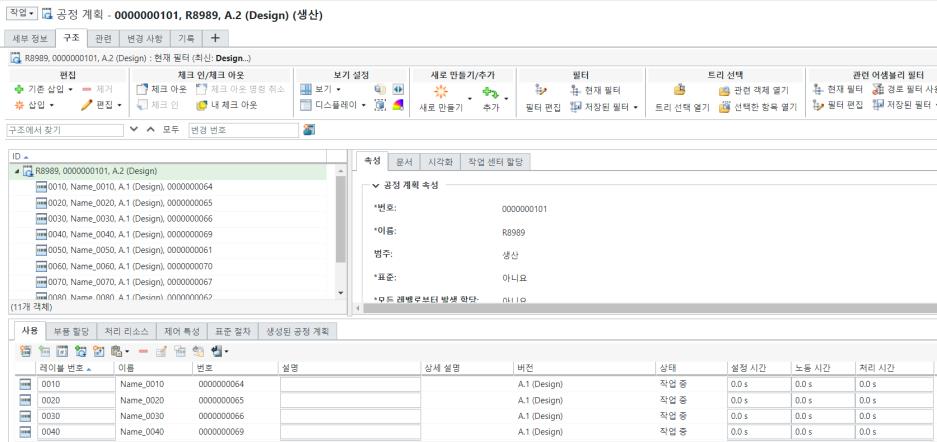

보기 작업 세트는 공정 계획 정보 페이지의 구조 탭 도구 모음에 있습니다. 보기 작업은 공정 계획 트리 구조 창의 정보 표시를 변경하는 데 사용됩니다. 다음 작업이 제공됩니다.
|
작업
|
설명
|
||
|---|---|---|---|
 표시 |

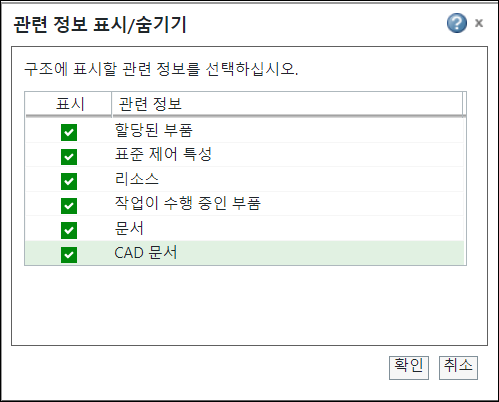

표시 또는  숨기기 작업을 사용하여 비즈니스 요구 사항에 따라 공정 계획 트리 구조의 작업 홀더(공정 계획, 표준 절차, 작업 또는 시퀀스) 객체 아래에 있는 객체를 표시하거나 숨깁니다. 이러한 작업을 사용하여 공정 계획 트리 구조에 객체를 선택적으로 표시할 수 있습니다. 예를 들어, 작업 아래에 있는 리소스만 보려면 공정 계획 트리 구조에서 작업을 선택하고 표시 작업 또는 목록을 클릭하여 작업 아래에 있는 리소스만 표시할 수 있습니다. 이러한 작업을 사용하면 공정 계획 트리 구조의 트림된 버전을 볼 수 있습니다. 예를 들어, 공정 계획 트리 구조에는 1,000개 이상의 작업 홀더 객체가 포함될 수 있습니다. 이러한 작업을 사용하면 작업에 필요한 객체에만 집중할 수 있습니다.공정 계획 트리 구조에서 하나 이상의 작업 홀더를 선택하고 다음 중 하나를 클릭합니다. • 표시 아이콘 - 공정 계획 트리 구조에 유효한 객체를 모두 표시합니다. 객체의 표시 및 순서는 공정 계획 관련 정보 표시 및 공정 계획 지정 가능 객체에 대한 순서 정의 기본 설정에 설정된 값에 따라 달라집니다. 자세한 내용은 공정 계획 관련 정보 보기 및 공정 계획 지정 가능 객체에 대한 순서 정의를 참조하십시오.  • 표시 아이콘 옆에 있는 드롭다운 화살표 이 목록에서 다음 항목을 선택할 수 있습니다. ◦ 모두 표시 - 클릭하면 객체가 모두 표시됩니다. ◦ 표시하려는 객체 유형 ▪ 할당된 부품 ▪ 표준 제어 특성 ▪ 리소스 ▪ 작업이 수행 중인 부품 ▪ 문서 ▪ CAD 문서  ◦ 관련 정보 관리 - 여러 관련 객체 유형을 선택하거나 지울 수 있는 새 창이 열립니다.  자세한 내용은 표시 작업에 대한 키 포인트 항목을 참조하십시오. 자세한 내용은 비디오를 참조하십시오. 더 큰 창에서 비디오를 보려면 비디오 제목을 클릭합니다. 그러면 YouTube 비디오가 새 탭에 열립니다. |
||
| 숨기기 |
선택한 작업 홀더 객체에 대한 모든 관련 정보가 공정 계획 트리 구조에 표시되지 않도록 제거합니다.
|
||
 보기 |
보기 목록을 사용하면 구조 창에 표시되는 정보를 변경하는 테이블 보기를 작성할 수 있습니다. 드롭다운 목록에서 이전에 정의된 보기를 선택하거나 구조 보기 관리를 사용하여 새 보기를 작성합니다. 자세한 내용은 테이블 보기 사용자 정의를 참조하십시오.
|
||
 표시 |
표시 작업은 공정 계획 트리 구조 창 내에서 부품이 표시되는 방식과 구조 탭에 표시되는 창 수를 변경합니다.
드롭다운 메뉴에서 다음 작업을 사용할 수 있습니다.
• 2개 창 디스플레이 - 구조의 오른쪽에 있는 단일 창에 모든 탭을 표시합니다. • 3개 창 가로 디스플레이 - 공정 계획 트리 구조의 오른쪽과 아래쪽에 있는 두 개의 창에 탭이 표시됩니다.  • 3개 창 세로 디스플레이 – 세로 창 3개에 탭이 표시됩니다.
•  모든 레벨 확장 - 구조 창에서 축소된 엔티티를 선택하고 클릭하여 모든 레벨을 반복적으로 확장합니다.• 선택 영역 확장 레벨 - 공정 계획 트리 구조 창에서 어셈블리를 한 개 이상 선택하고 다음 메뉴 선택 항목에서 선택합니다. ◦ 1 레벨부터 5 레벨에 대한 선택 항목 - 선택하여 지정한 레벨 수를 확장합니다. ◦ 모든 레벨 - 모든 레벨을 확장합니다. ◦ n 레벨 - 레벨로 확장 창에서 확장할 레벨 수를 입력하고 확인을 클릭합니다. 선택한 엔티티가 선택한 레벨 수에 따라 반복적으로 확장됩니다. •  모든 레벨 축소 - 구조 창에서 한 개 이상의 반복 확장된 어셈블리 부품을 선택하고 클릭하여 모든 레벨을 축소합니다.•  새로 고침 - 확장 상태를 유지하면서 공정 계획 트리 구조를 다시 표시합니다. |
||
 작업 재생 |
공정 계획에서 제조된 순서대로 작업과 시퀀스에 할당된 부품 및 리소스를 표시합니다. 이러한 객체는 공정 계획 구조 탭의 시각화 임무 탭에 표시됩니다. 자세한 내용은 공정 계획 재생 보기를 참조하십시오.
|
||
 최신 이터레이션이 아닌 부품 강조 |
최신 이터레이션으로 업데이트되지 않은 부품을 강조 표시합니다.
|
||
 할당된 부품 분리 |
할당된 부품에 디스플레이 초점을 맞춥니다.
|
||
 부품이 사용되는 첫 번째 레벨 작업에 따라 3D로 부품에 색 코드 지정 |
시각화 탭의 작업 아래에 있는 엔티티에 색 코드를 적용합니다. 자세한 내용은 공정 계획 브라우저의 색 코드를 참조하십시오.
|
표시 작업에 대한 키 포인트
• 유효한 객체를 선택한 다음 공정 계획 브라우저의 보기 작업 세트에서 사용할 수 있는 표시 또는 숨기기 작업을 시작해야 합니다. 예를 들어, 작업 아래에 있는 객체를 표시하거나 숨기려면 작업을 선택한 다음 표시 또는 숨기기 작업을 클릭해야 합니다. 이 경우 작업 아래에 있는 객체만 나타나거나 사라집니다.
표시 또는 숨기기 작업을 시작해야 합니다. 예를 들어, 작업 아래에 있는 객체를 표시하거나 숨기려면 작업을 선택한 다음 표시 또는 숨기기 작업을 클릭해야 합니다. 이 경우 작업 아래에 있는 객체만 나타나거나 사라집니다.• 유효한 객체를 여러 개 선택하고 표시 또는 숨기기 작업을 시작할 수 있습니다. 그러나 선택한 객체에는 충돌이 없어야 합니다. 다음 시나리오를 고려하십시오.

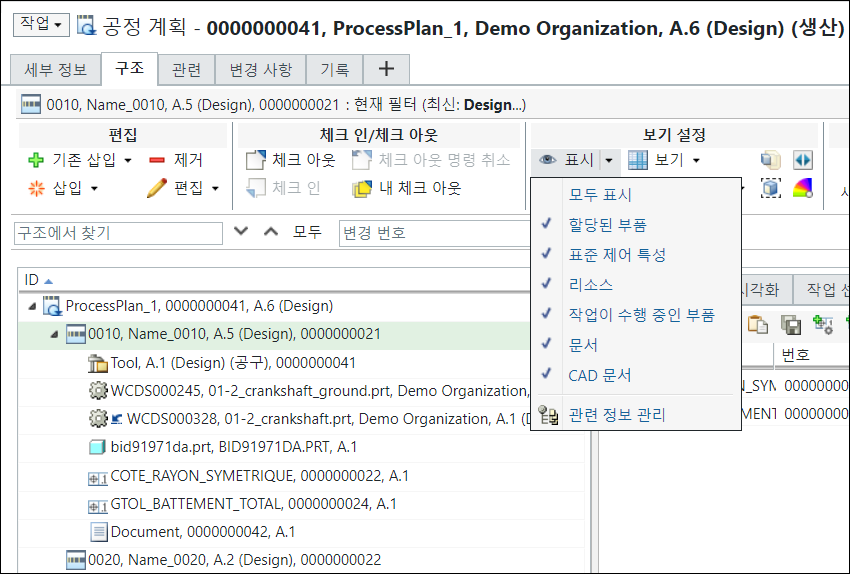

표시 또는 숨기기 작업을 시작할 수 있습니다. 그러나 선택한 객체에는 충돌이 없어야 합니다. 다음 시나리오를 고려하십시오.◦ Operation 1 및 Operation 2는 공정 계획 PP1 아래에 있습니다. 할당된 부품 A1은 Operation 1 아래에 있습니다. 할당된 부품 A2은 Operation 2 아래에 있습니다. A1에 대한 '표시' 목록의 확인란이 선택되어 있습니다. A2에 대한 '표시' 목록의 확인란 역시 선택되어 있습니다. 이러한 경우 Operation 1 및 Operation 2를 선택하고 표시를 클릭하면 두 작업에 대해 할당된 부품이 표시됩니다.

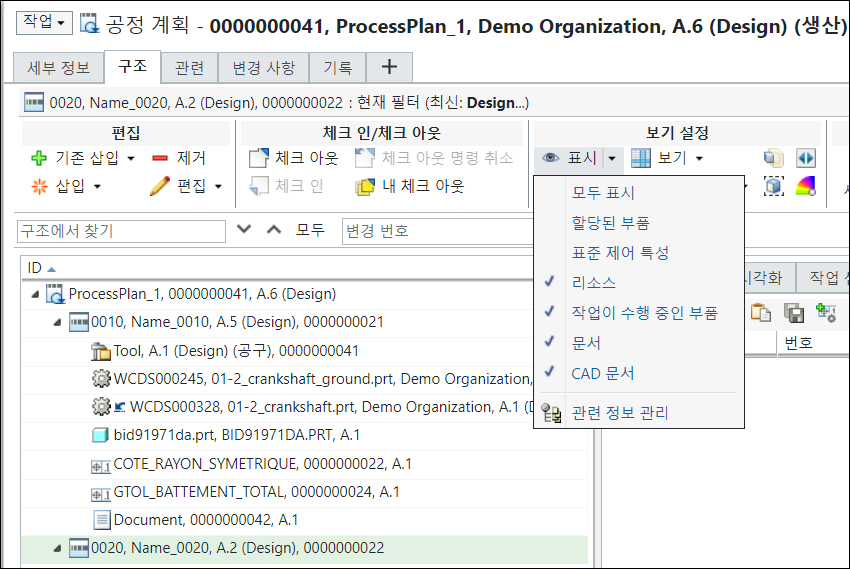

◦ Operation 1 및 Operation 2는 공정 계획 PP1 아래에 있습니다. 할당된 부품 A1은 Operation 1 아래에 있습니다. 할당된 부품 A2은 Operation 2 아래에 있습니다. A1에 대한 '표시' 목록의 확인란이 선택되어 있습니다.
A2에 대한 '표시' 목록의 확인란은 선택되어 있지 않습니다.

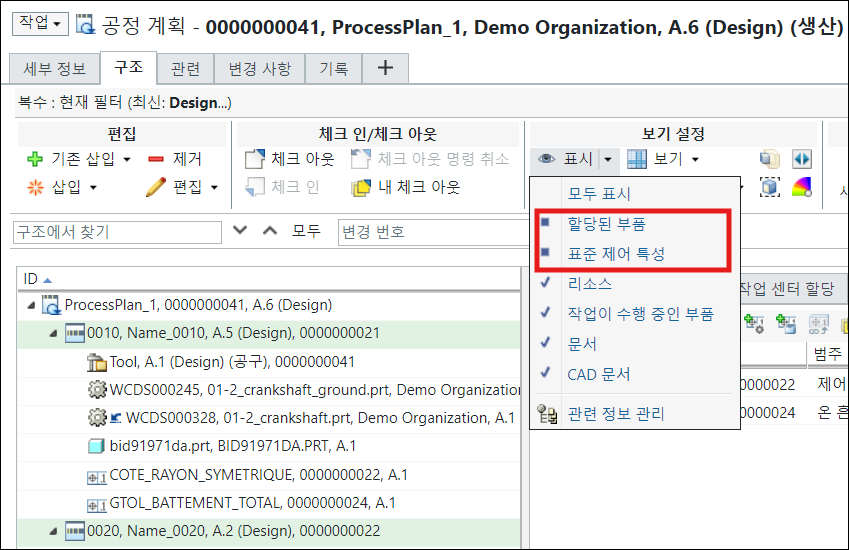

이러한 경우 Operation 1 및 Operation 2를 선택하고 표시 목록을 클릭하면 충돌을 나타내는 사각형이 앞에 표시됩니다.
할당된 부품은 표시되지 않습니다.
 | 표시를 클릭하면 할당된 부품이 표시됩니다. |
• 공정 계획 트리 구조에 표시되는 객체의 순서는 공정 계획 지정 가능 객체에 대한 순서 정의 기본 설정에서 설정한 값에 따라 달라집니다. 자세한 내용은 공정 계획 지정 가능 객체에 대한 순서 정의를 참조하십시오.

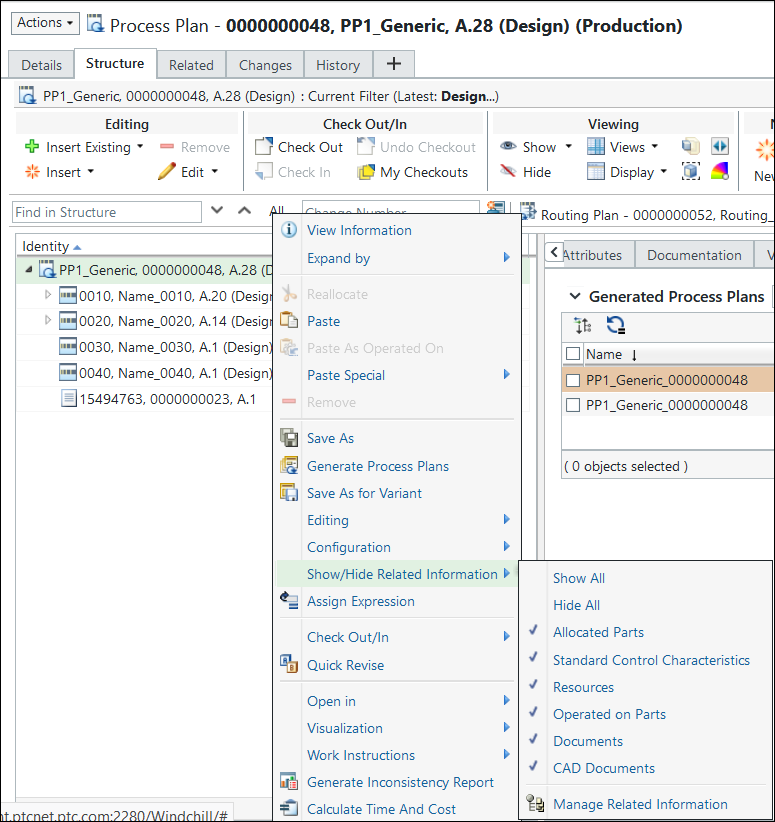

• 또한 오른쪽 클릭 메뉴에서 사용할 수 있는 관련 정보 표시/숨기기 작업을 사용하여 모든 객체를 표시하거나 숨기며, 특정 객체를 표시하거나 관련 정보를 관리할 수 있습니다.
