공정 계획 브라우저 사용
제조 공정 계획 객체의 정보 페이지 내에 있는 구조 탭을 공정 계획 브라우저라고 합니다. 공정 계획 브라우저를 사용하여 제조 제품을 어셈블하고 빌드하는 데 필요한 공정 계획을 작성 및 관리할 수 있습니다. 왼쪽 창에는 공정 계획 및 기타 관련 객체(예: 작업 센터)에 대한 계층적 제조 구조가 표시됩니다.
브라우저 상단의 작업 도구 모음에 있는 아이콘 또는 메뉴 옵션을 선택하여 구조에서 선택한 객체에 대한 임무를 수행합니다. 오른쪽 창에는 구조에서 선택(강조 표시)한 객체에 대한 정보 및 구성 세부내용이 표시됩니다.
작업 도구 모음
탭 상단의 작업 메뉴 바로 아래에는 작업 도구 모음이 나타납니다. 도구 모음의 작업은 작업 세트라는 섹션으로 나뉩니다.
다음 테이블에서는 도구 모음 작업 세트에 대해 설명합니다.
|
작업 세트
|
설명
|
|---|---|
|
편집
|
구조를 수정하는 작업을 포함합니다. 작업에는 객체와 관계 속성 편집, 객체 삭제 및 삽입이 포함됩니다. 자세한 내용은 편집 작업 세트를 참조하십시오.
|
|
체크 인/체크 아웃
|
체크 인, 체크 아웃 및 체크 아웃 명령 취소가 포함됩니다. 이러한 작업을 통해 객체 수정 권한을 유지하거나 해제할 수 있습니다. 현재 사용자에게 체크 아웃된 객체를 표시할 수 있는 내 체크 아웃 작업도 있습니다. 자세한 내용은 체크 인/체크 아웃 작업 세트를 참조하십시오.
|
|
보기
|
부품 구조 창에 표시되는 정보를 변경하는 작업을 포함합니다. 자세한 내용은 보기 작업 세트 - 공정 계획 브라우저를 참조하십시오.
|
|
새로 만들기/추가
|
정보 페이지의 구조 탭에서 선택한 객체를 사용하여 새 객체를 작성하는 작업을 포함합니다. 구조에서 선택한 객체를 베이스라인, 패키지, 수준 올리기 요청 또는 프로젝트에 추가할 수도 있습니다.
|
|
필터
|
공정 계획 구조를 표시하는 데 사용되는 필터를 보고 편집하는 작업을 포함합니다. 자세한 내용은 필터 보기를 참조하십시오.
|
|
트리 선택
|
트리 선택을 사용하여 항목을 연결합니다. 예를 들어, 트리 선택을 사용하여 공정 계획 브라우저에 표시되는 공정 계획과 관련된 어셈블리를 선택할 수 있습니다. 어셈블리를 선택하면 해당 구조가 트리 선택에 표시되며, 여기서 부품을 공정 계획에 부품 할당으로 끌어서 놓을 수 있습니다. 또한 트리 선택의 맨 아래에 있는 3D 뷰어에 관련 어셈블리가 표시됩니다. 자세한 내용은 트리 선택 사용을 참조하십시오.
이 작업 세트에서 다음을 수행할 수 있습니다.
• 트리 선택 열기: 객체를 검색하고 할당할 수 있는 트리 선택을 표시합니다.
• 관련 부품 열기: 이전에 관련된 부품을 트리 선택에 표시합니다.
• 선택한 항목 열기: 공정 계획 브라우저에서 선택된 객체를 트리 선택에 표시합니다.
|
|
관련 어셈블리 필터
|
관련 어셈블리를 표시하는 데 사용되는 필터를 보고 편집할 수 있습니다. 선택한 필터 조건과 일치하는 어셈블리만 디스플레이 및 부품 할당에 사용할 수 있습니다.
|
|
도구
|
Creo View와 같은 다른 응용 프로그램에서 구조를 열 수 있는 작업을 포함합니다.
|
|
보고서
|
보고서 작업을 사용하면 드롭다운 메뉴에 포함된 표준 구조 보고서를 생성할 수 있습니다. 내보내기 작업을 사용하면 구조 정보를 드롭다운 메뉴에 포함된 파일 형식으로 워크스테이션에 내보낼 수 있습니다.
|
자세한 내용은 공정 계획 브라우저 임무 탭을 참조하십시오.
공정 계획 브라우저에서 객체 교차 선택
공정 계획 브라우저(PPB)에서 다양한 작업을 사용하여 객체를 교차 선택할 수 있습니다.
• 공정 계획 트리 구조의 트리 선택에서 선택 작업을 사용하여 PPB의 트리 선택 창에서 부품을 교차 선택합니다. 다음 사용 사례: 공정 계획 트리 구조에서 부품 선택을 살펴보겠습니다. 마우스 오른쪽 버튼을 클릭하고 트리 선택에서 선택을 선택합니다. PPB의 트리 선택 창에서 부품이 선택됩니다.
• PPB의 트리 선택 창에서 구조에서 선택 작업을 사용하여 공정 계획 트리 구조에서 부품을 교차 선택합니다. 다음 사용 사례: 트리 선택 창에서 부품 선택을 살펴보겠습니다. 마우스 오른쪽 버튼을 클릭하고 구조에서 선택을 선택합니다. 공정 계획 트리 구조에서 부품이 선택됩니다.
필요에 따라 트리 선택 검색 창과 트리 선택을 모두 도킹 해제하고 이동할 수 있습니다. 트리 선택을 도킹 해제하면 구조에서 선택 및 트리 선택에서 선택 작업을 사용할 수도 있습니다.
추가 정보

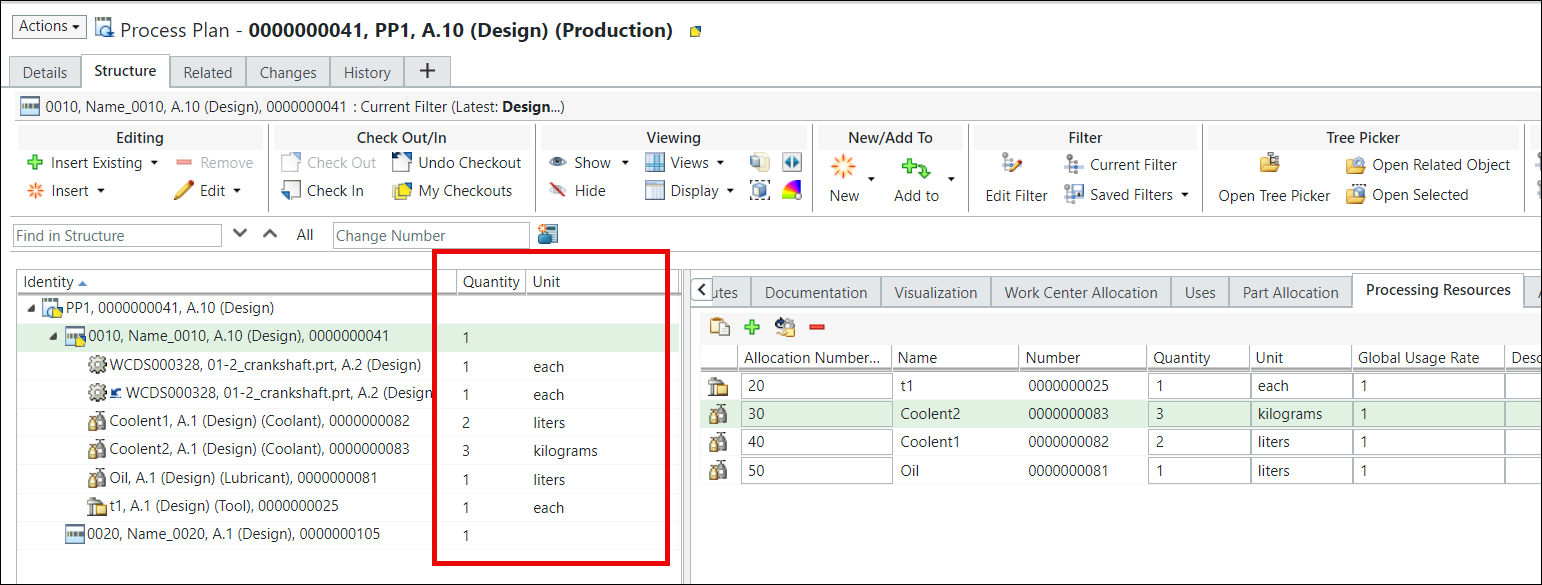

기본적으로 PPB의 공정 계획 트리 구조에는 ID 열이 표시됩니다. 작업에 할당된 부품 및 리소스의 수량을 보기 위해 수량 및 단위 열을 사용할 수 있습니다.

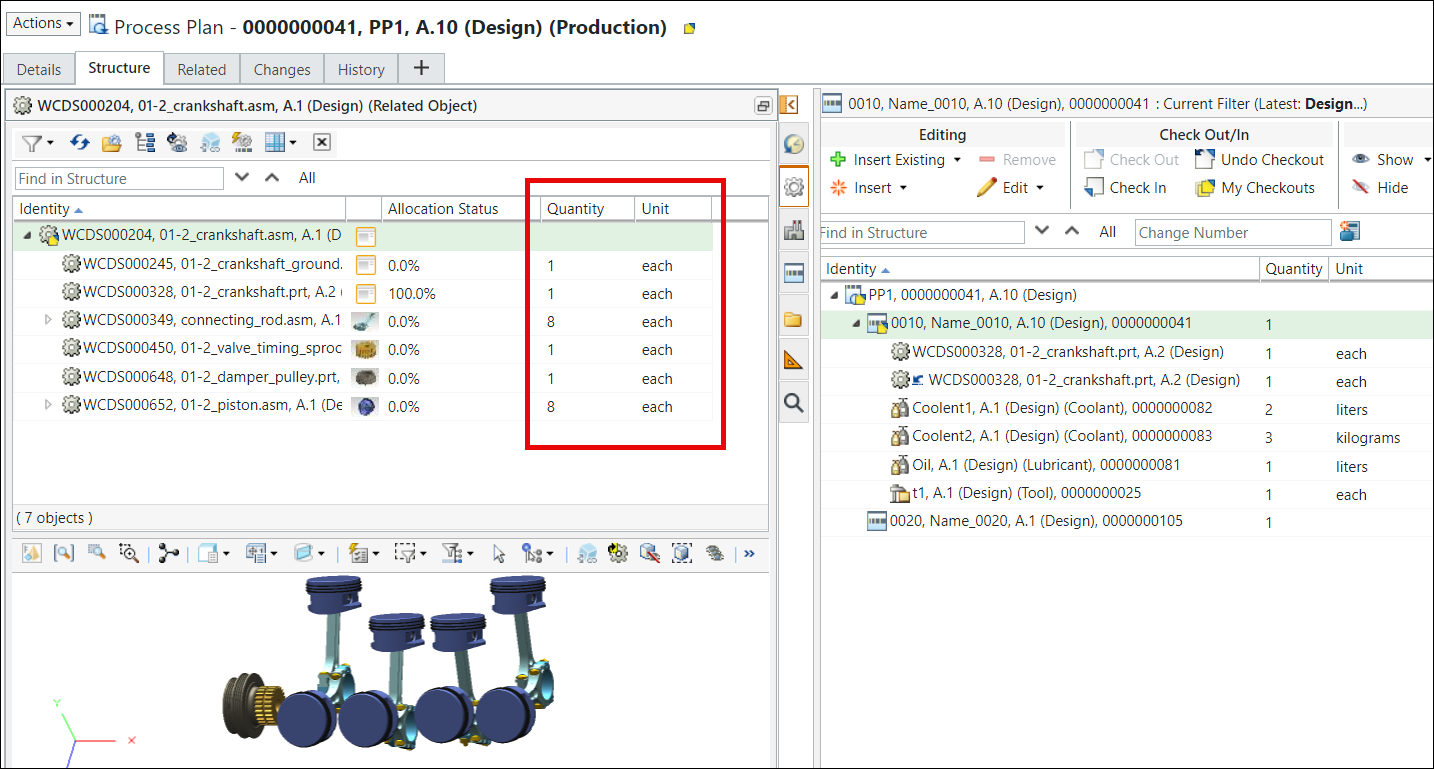

마찬가지로 PPB의 트리 선택 창에 수량 및 단위 열을 추가할 수 있습니다.
 | 보기 목록을 사용하면 구조 창에 표시되는 정보를 변경하는 테이블 보기를 작성할 수 있습니다. 드롭다운 목록에서 이전에 정의된 보기를 선택하거나 구조 보기 관리를 사용하여 새 보기를 작성합니다. 자세한 내용은 테이블 보기 사용자 정의를 참조하십시오. |
