자습서 1: 대량 mBOM 업데이트
대량 다운스트림 BOM 업데이트 작업을 이용하여 다운스트림 보기에서 대량 mBOM을 업데이트합니다. 다음 단계를 수행하십시오.

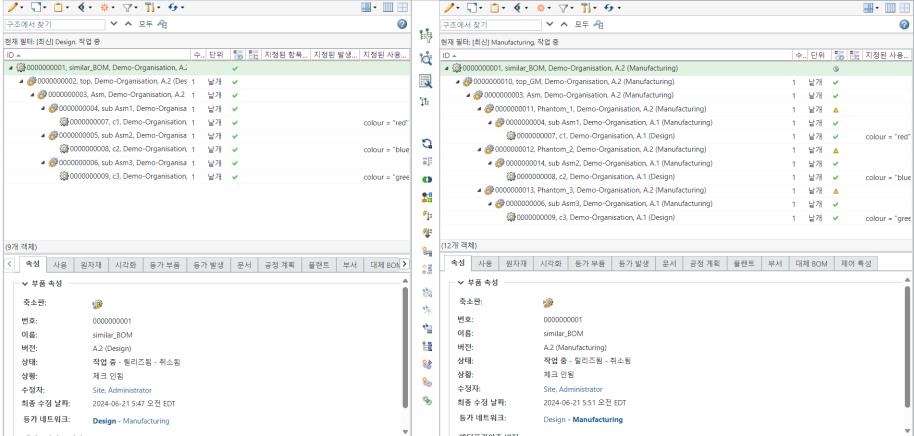

1. BOM 변환기에 다음 구조가 존재한다고 가정해 보십시오.
일반 eBOM 및 일반 mBOM은 BOM 변환기의 업스트림 및 다운스트림 보기에서 유사한 BOM 부품 또는 노드 아래에 있습니다.

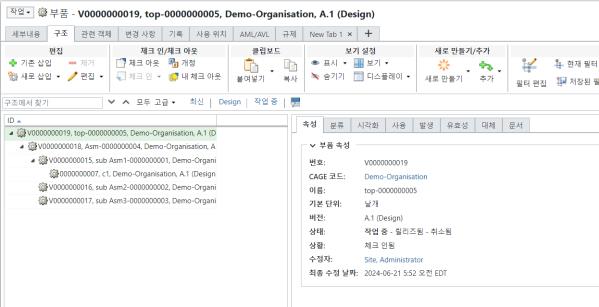

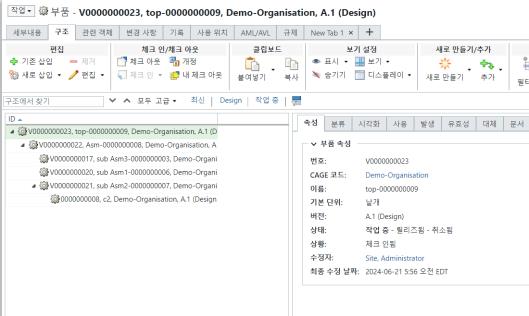

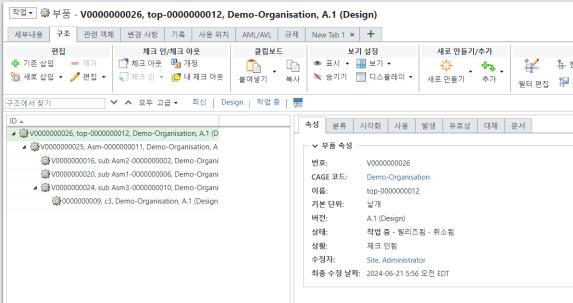

2. 다음 세 가지 모듈 파생 또는 파생 eBOM은 일반 eBOM과 연관됩니다. 이러한 모듈 파생 또는 파생 eBOM에는 개별 파생 사양이 있습니다.
*
부품 정보 페이지에 파생 사양 테이블을 표시하여 모든 파생에 대한 정보를 볼 수 있습니다. 자세한 내용은 정보 페이지 탭 사용자 정의를 참조하십시오.

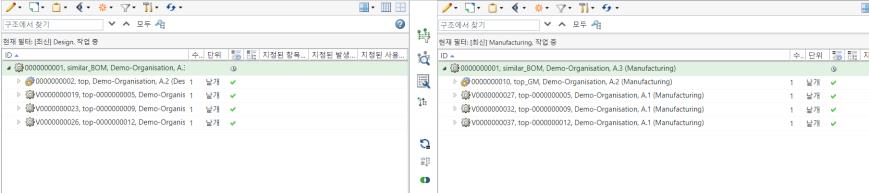

3. 대량 다운스트림 BOM 생성 작업을 사용하여 기존 파생 eBOM을 추가하고 BOM 변환기의 업스트림 및 다운스트림 보기에서 파생 mBOM을 생성합니다.

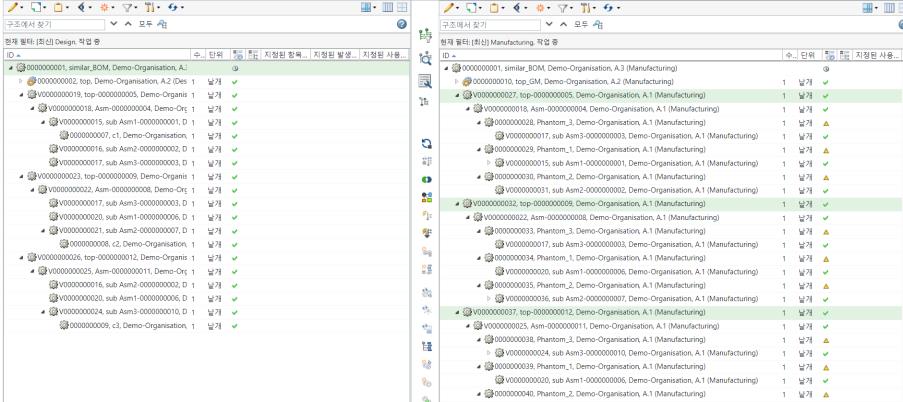

확장된 양식에서 구조는 다음과 같이 나타납니다.
자세한 내용은 다음 항목을 참조하십시오.

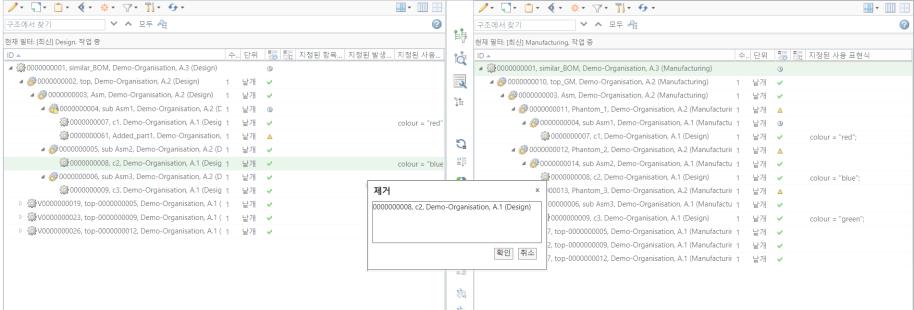

4. BOM 변환기의 업스트림 보기에 있는 일반 eBOM 구조를 변경하는 불일치를 추가합니다. 이 경우 서브어셈블리 0000000063 아래에 부품 0000000105가 추가됩니다. 또한 서브어셈블리 0000000064에서 부품 0000000067이 제거됩니다.

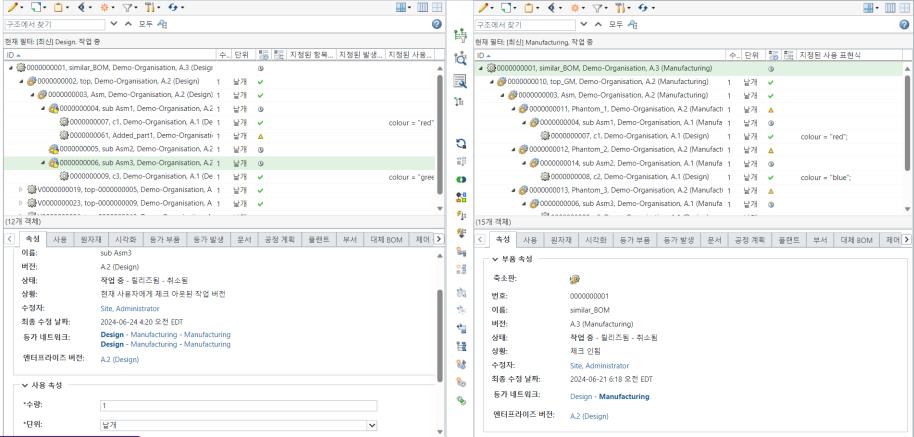

5. 제거 프로세스가 완료되면 업데이트된 일반 eBOM 구조가 다음과 같이 나타납니다.
6. 파생 구성 - 업스트림 보기에서 일반 eBOM을 업데이트하여 일반 eBOM의 업데이트를 통합합니다.

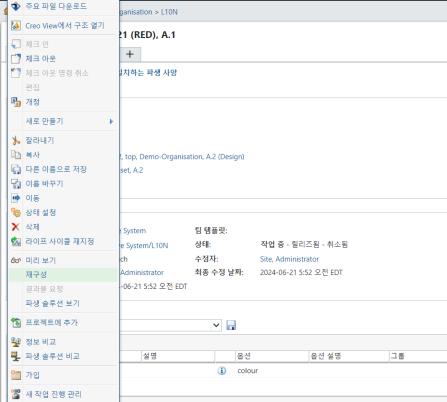

파생 사양에 재구성 작업을 사용합니다. 탭에 표시된 기존 정보를 모두 유지합니다. 아래와 같이 기존 다운스트림 파생 사양만 개정합니다.

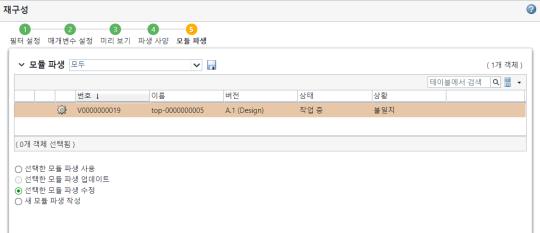

재구성 대화상자에서 선택한 모듈 파생 수정 옵션을 선택해야 합니다.

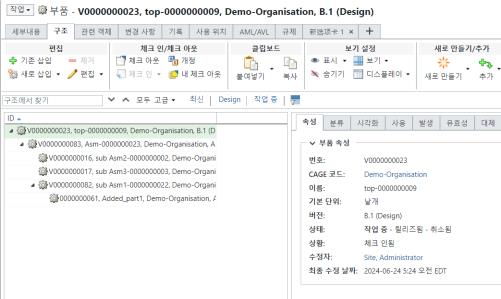

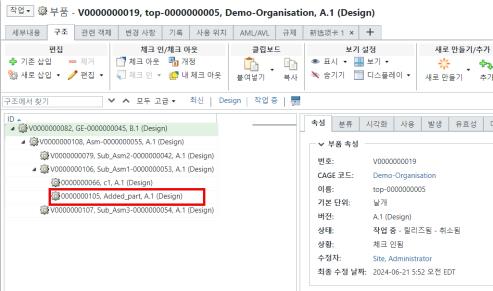

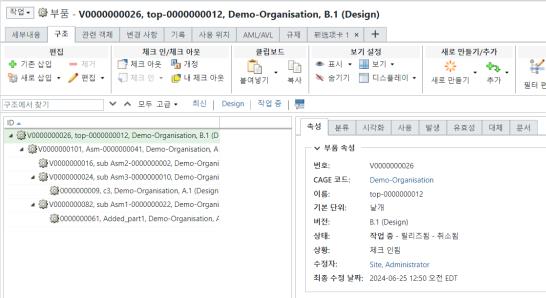

7. 업데이트된 E-파생 구조는 다음과 같이 나타납니다.
부품 0000000105가 구조에 추가됩니다.
부품 0000000105가 구조에 추가됩니다. 또한 부품 0000000067, C2가 구조에서 제거됩니다.
부품 0000000105가 구조에 추가됩니다.
8. BOM 변환기에서 구조 동기화 작업을 사용하여 유사한 노드 아래에 있는 두 구조의 첫 번째 레벨 등가 부품 간의 불일치를 검사하고 해결할 수 있습니다. 이 경우 일반 eBOM에서 일반 mBOM으로 변경 사항이 전파됩니다. 즉, 일반 eBOM 구조의 변경 사항도 일반 mBOM 구조에서 업데이트됩니다. 자세한 내용은 업스트림 및 다운스트림 구조 동기화를 참조하십시오.
9. 선택적으로 현재 업스트림 등가 객체로 업데이트 작업을 사용하여 일반 mBOM에 대한 등가 링크를 업데이트할 수 있습니다.

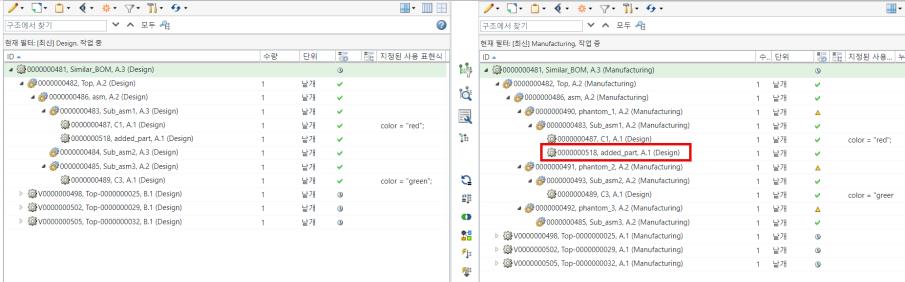

다운스트림 보기에서 업데이트된 일반 mBOM 구조는 다음과 같이 나타납니다.
부품 0000000105가 0000000063, Sub_Asm1 아래에 추가되었습니다. 또한 부품 0000000067, C2가 구조에서 제거됩니다.
또한 부품 0000000068, C3이 0000000073, Sub_Asm2 아래에서 이동됩니다. 이전에는 부품이 0000000065, Sub_Asm3 아래에 있었습니다.

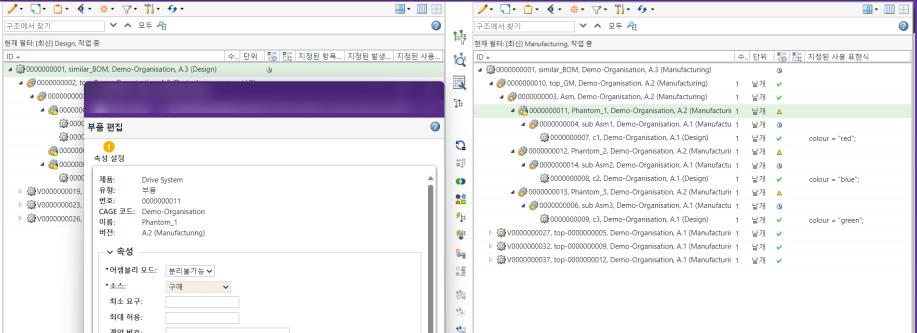

10. 다운스트림 보기에서 팬텀 부품의 속성을 편집합니다. 이 경우 팬텀 부품 0000000073, Sub_Asm2의 어셈블리 모드 및 소스 속성이 편집됩니다.
여기서는 일반 eBOM, 일반 mBOM 및 파생 eBOM이 동기화됩니다. 즉, 대량 다운스트림 BOM 업데이트를 사용하기 전 준비 작업이 이제 완료되었습니다.

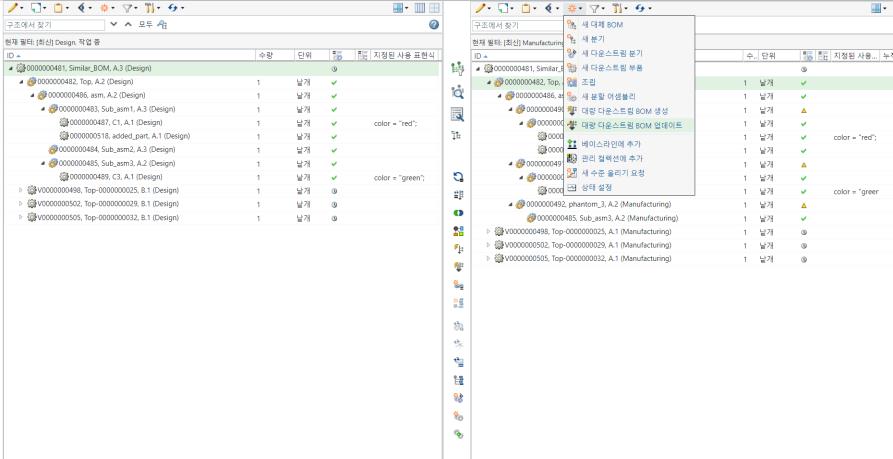

11. 다운스트림 보기에서 일반 mBOM을 선택하고 새로 만들기/추가 > 대량 다운스트림 BOM 업데이트를 클릭합니다.
*
다운스트림 보기의 모든 파생 mBOM을 대량 업데이트하려면 다운스트림 보기에서 일반 mBOM을 선택하고 새로 만들기/추가 > 대량 다운스트림 BOM 업데이트를 클릭합니다.

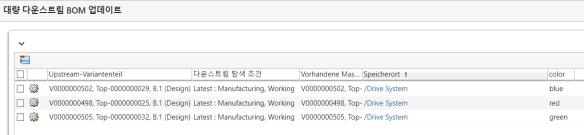

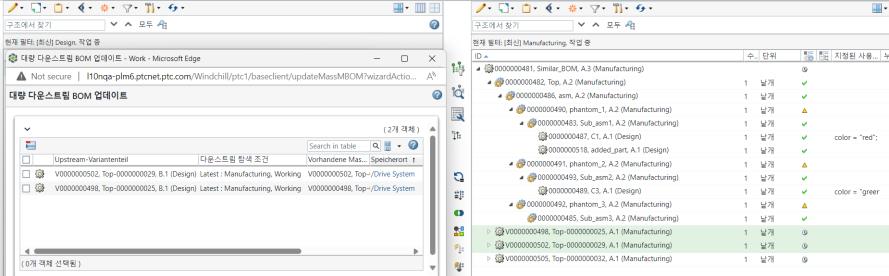

12. 대량 다운스트림 BOM 업데이트 대화 상자가 열립니다. 모든 파생 mBOM이 표시됩니다.
*
필요한 경우 파생 mBOM을 선택하고 '선택한 행 제거' 작업을 클릭하여 대량 다운스트림 BOM 업데이트 대화 상자에서 파생 mBOM을 제거할 수 있습니다.
13. 마침을 클릭합니다. 대량 다운스트림 BOM 업데이트 대화 상자가 닫힙니다. 시스템에서는 파생 eBOM 및 일반 mBOM 구조의 변경 사항에 따라 모든 파생 mBOM을 업데이트합니다.
◦ 파생 eBOM과 파생 mBOM 간의 등가 링크가 업데이트됩니다.
◦ 영향 받은 파생 mBOM 노드가 체크 아웃됩니다.
◦ 경우에 따라 중간 창 도구 모음에서 사용할 수 있는 누적 등가 상황 표시기 업데이트 작업을 사용하여 누적 등가 표시기 상태를 업데이트할 수 있습니다. 자세한 내용은 누적 등가 상황 업데이트를 참조하십시오.

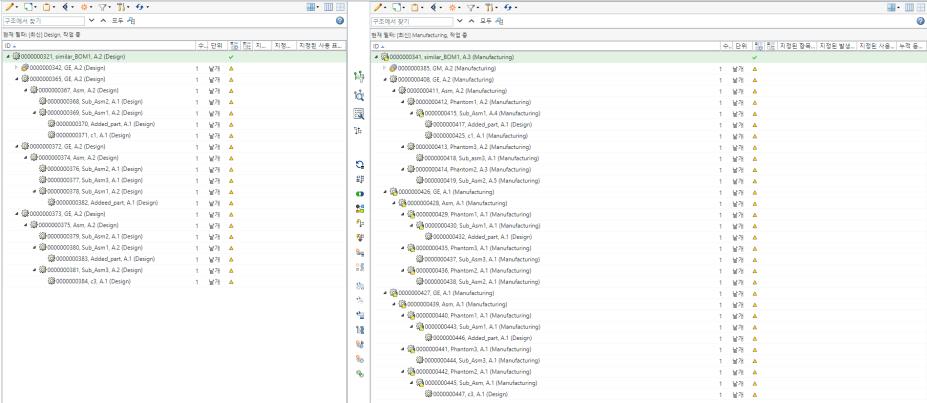

◦ 다음 이미지는 확장된 구조를 표시합니다.
시스템에서 파생 eBOM 및 일반 mBOM에서 파생 mBOM으로 모든 변경 사항을 전파했습니다. 첫 번째 파생 mBOM V0000000090 아래에 있는 구조를 가정해 보겠습니다.
▪ 부품 00000000105가 첫 번째 파생 mBOM V0000000090 아래에 추가됩니다.
▪ V00000000116 아래에 있었던 부품 00000000067이 제거됩니다.
▪ 팬텀 부품 00000000113에 대한 속성 변경 사항이 전파됩니다.
유사한 변경 사항이 나머지 파생 mBOM 두 개에 전파됩니다. 즉 V0000000095 및 V0000000100입니다.
추가 정보
• 파생 mBOM을 선택적으로 업데이트할 수도 있습니다. 예를 들어, 파생 mBOM을 하나 이상 선택하고 대량 다운스트림 BOM 업데이트 작업을 시작할 수 있습니다.
이러한 경우 대량 다운스트림 BOM 업데이트 대화 상자에는 선택한 파생 mBOM만 표시됩니다.
• 시스템에서는 대량 다운스트림 BOM 업데이트 작업을 수행하기 위해 다음 엔티티와 관련된 불일치를 지원합니다.
◦ 구조 레벨 변경 사항 - 추가된 부품, 제거된 부품, 일반 mBOM 구조 재구성
◦ 부품 레벨 변경 사항 - 부품 속성, 사용 속성, 플랜트 속성, 부서 속성, 유효성 및 표준 제어 특성, 문서
◦ 사용 레벨 변경 사항 - 사용 속성, 수량, 위치, 발생 속성
*
교체 부품, 유연 표현 및 표현식 변경 불일치는 지원되지 않습니다.
