자습서 2: 여러 일반 BOM 선택적 업데이트
특정 파생 eBOM에서 파생 mBOM을 선택적으로 업데이트할 수 있습니다. BOM 변환기의 다운스트림 보기에서 하나 이상의 파생 mBOM을 선택한 다음 대량 다운스트림 BOM 업데이트 작업을 클릭합니다. 대량 다운스트림 BOM 업데이트 작업이 완료되면 선택한 파생 mBOM이 업데이트됩니다.
자습서 구조
• 단계 1 - 대량 다운스트림 BOM 생성 작업의 구현 및 작동에 대해 설명합니다.
• 단계 2~10 - 대량 다운스트림 BOM 업데이트 작업을 시작하기 전의 기초 프로세스에 대해 설명합니다.
• 단계 11 및 12 - 대량 다운스트림 BOM 업데이트 작업의 구현 및 작동에 대해 설명합니다.
자습서

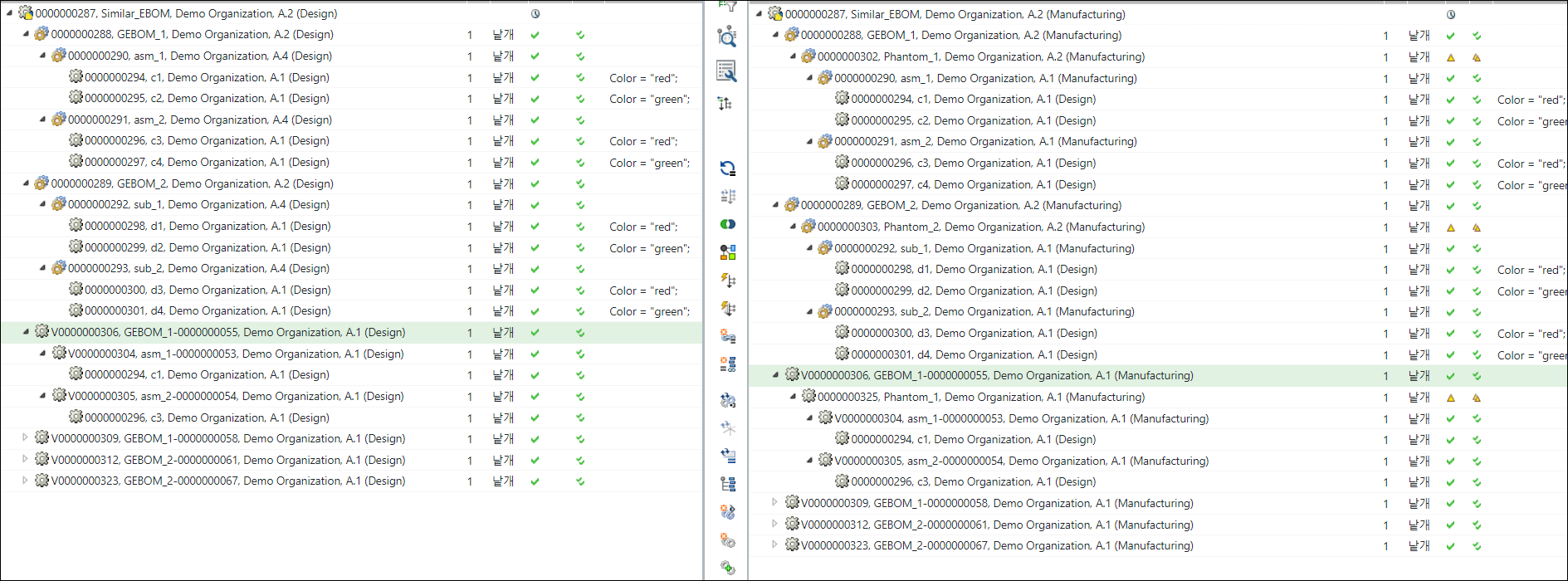

BOM 변환기에 다음 구조가 존재한다고 가정해 보십시오.
• 두 일반 eBOM인 0000000311, GEBOM_1, (Design) 및 0000000314, GEBOM_2, (Design)이 BOM 변환기의 업스트림 보기에서 유사 노드 0000000310, Similar_EBOM, (Design) 아래에 있습니다.
• 두 일반 mBOM인 000000000311, GEBOM_1, (Manufacturing) 및 000000000314, GEBOM_2, (Manufacturing)가 다운스트림 보기에서 유사 mBOM 0000000310, Similar_EBOM, (Manufacturing) 아래에 있습니다.

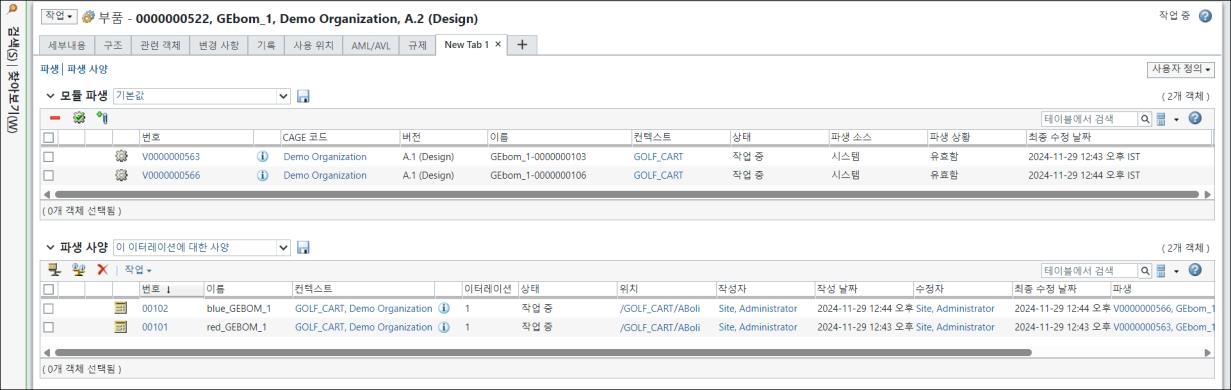

• 다음 두 모듈 파생 또는 파생 eBOM은 일반 eBOM 0000000314, GEBOM_2, (Design)와 연관됩니다. 이러한 모듈 파생 또는 파생 eBOM에는 개별 파생 사양이 있습니다.
• 다음 두 모듈 파생 또는 파생 eBOM은 일반 eBOM 0000000311, GEBOM_1, (Design)와 연관됩니다. 이러한 모듈 파생 또는 파생 eBOM에는 개별 파생 사양이 있습니다.
다음 단계를 수행하십시오.
1. 다운스트림 보기에서 두 가지 일반 mBOM인 000000000311, GEBOM_1, (Manufacturing) 및 000000000314, GEBOM_2, (Manufacturing)을 선택합니다. 대량 다운스트림 BOM 생성 작업을 사용하여 기존 파생 eBOM을 추가하고 BOM 변환기의 업스트림 및 다운스트림 보기에서 파생 mBOM을 생성합니다.

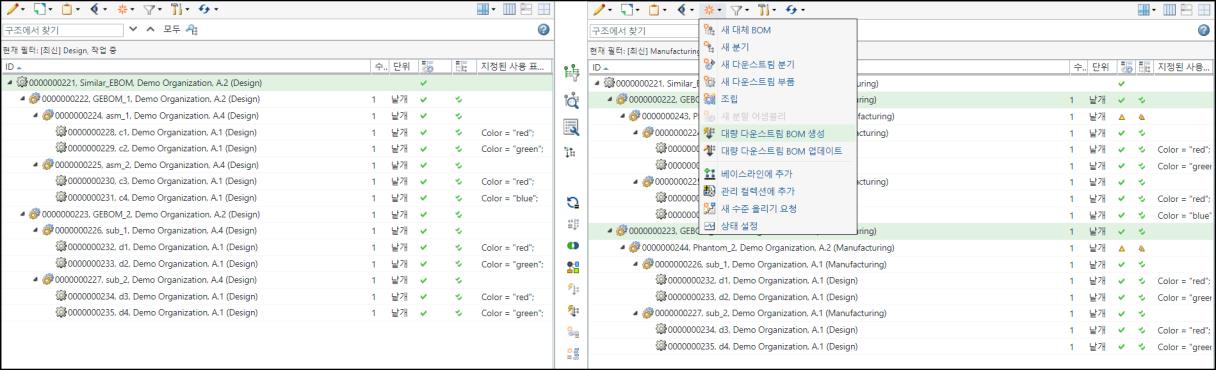

다운스트림 보기에서 새로 만들기/추가 > 대량 다운스트림 BOM 생성을 선택합니다.

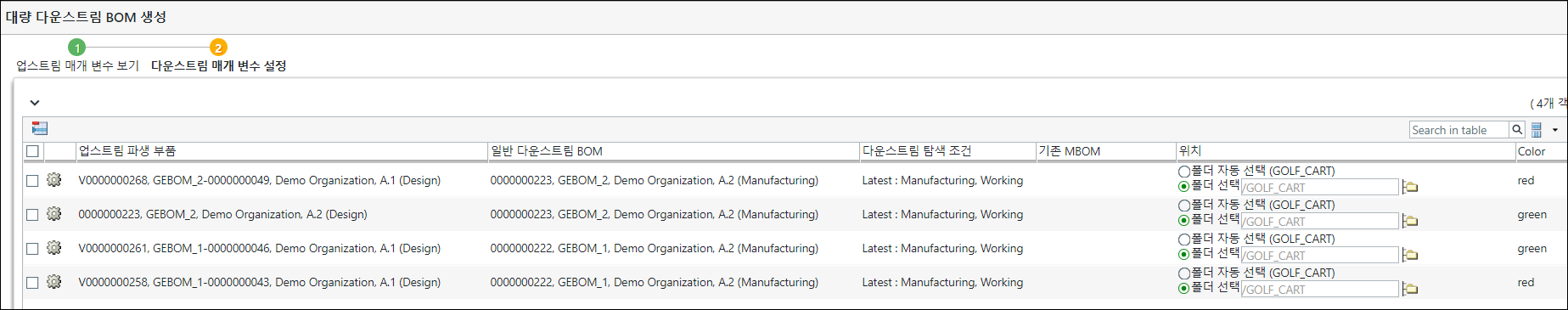

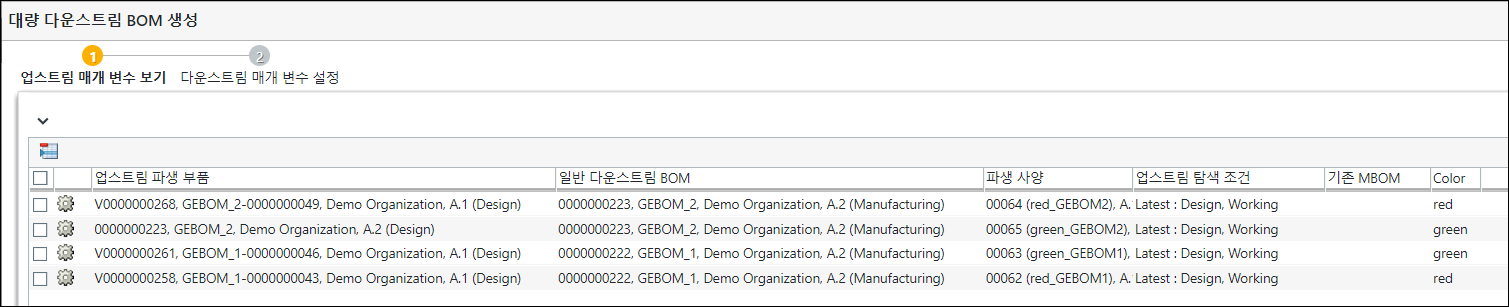

대량 다운스트림 BOM 생성 대화 상자가 열립니다. 여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다. 업스트림 매개 변수 보기 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.
다음을 클릭합니다. 다운스트림 매개 변수 설정 단계가 나타납니다. 다운스트림 매개 변수 설정 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.
마침을 클릭합니다. 대량 다운스트림 BOM 생성 대화 상자가 닫힙니다. eBOM 및 mBOM 파생은 BOM 변환기의 업스트림 및 다운스트림 보기에 나타납니다.

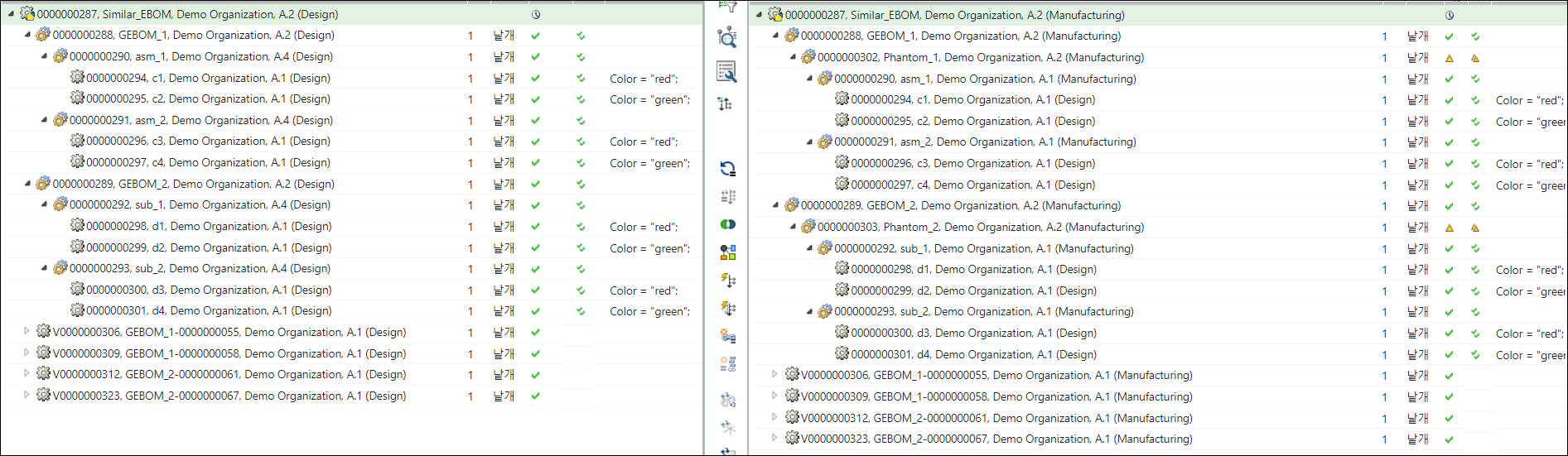

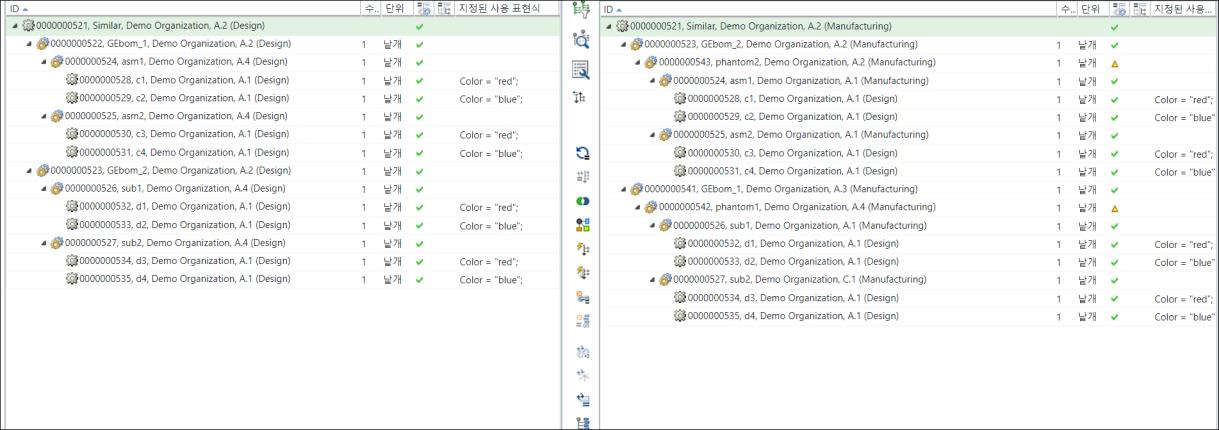

축소된 양식에서 BOM 변환기의 구조는 다음과 같이 표시됩니다.

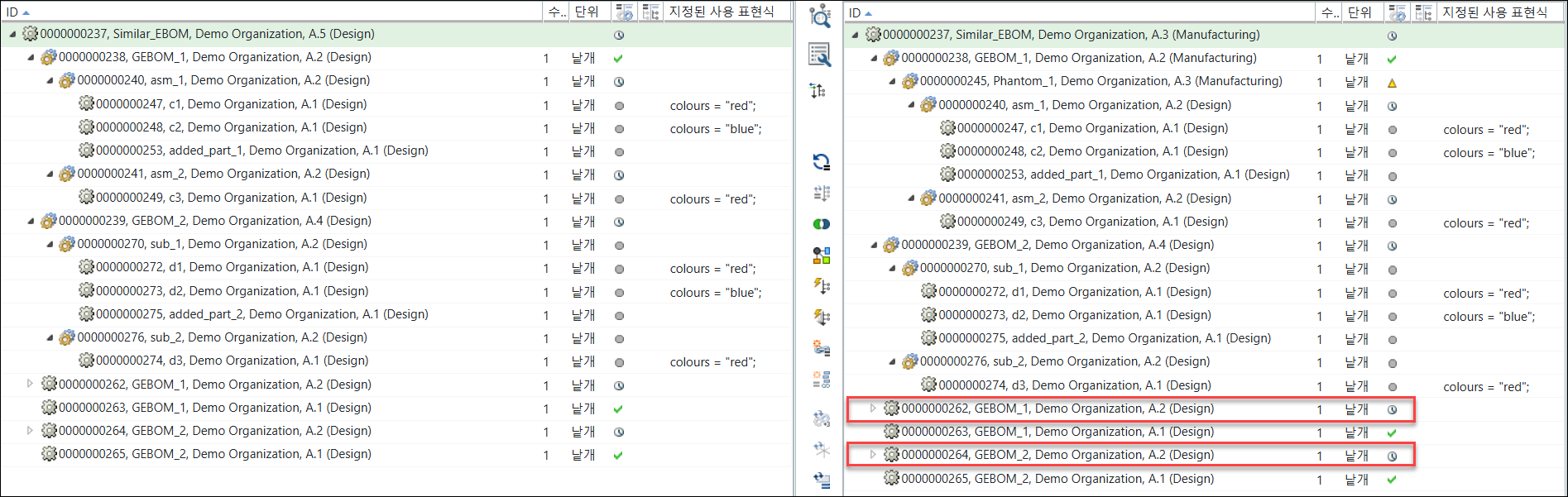

확장된 양식에서 BOM 변환기의 첫 번째 파생 구조는 다음과 같이 나타납니다.
자세한 내용은 다음 항목을 참조하십시오.

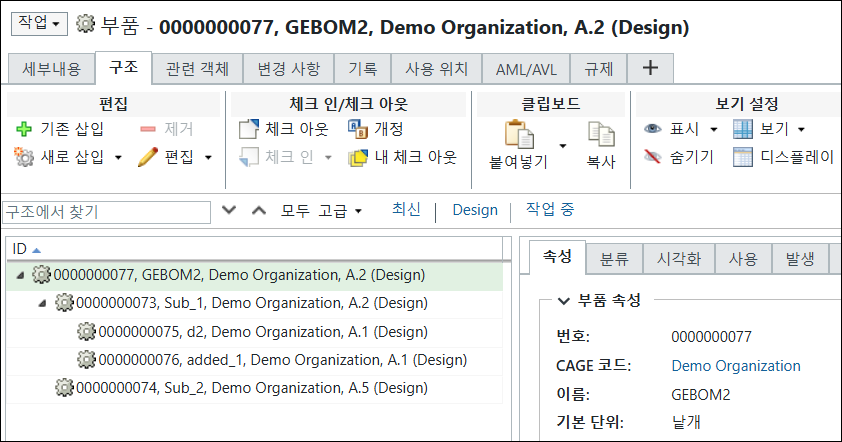

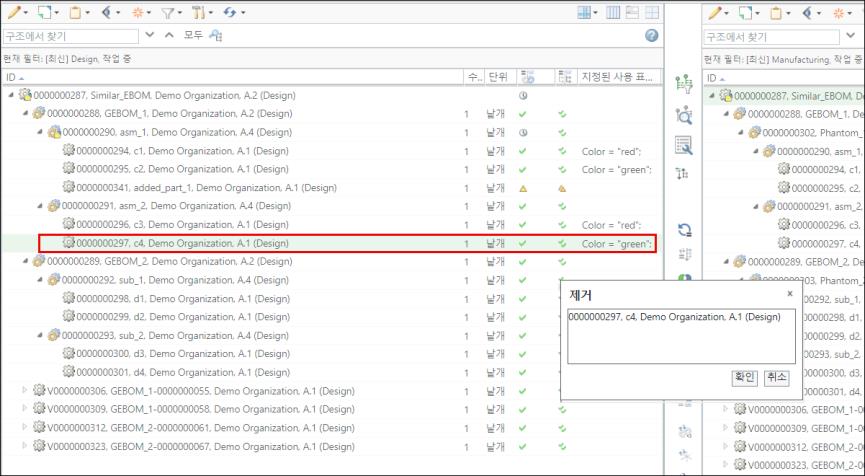

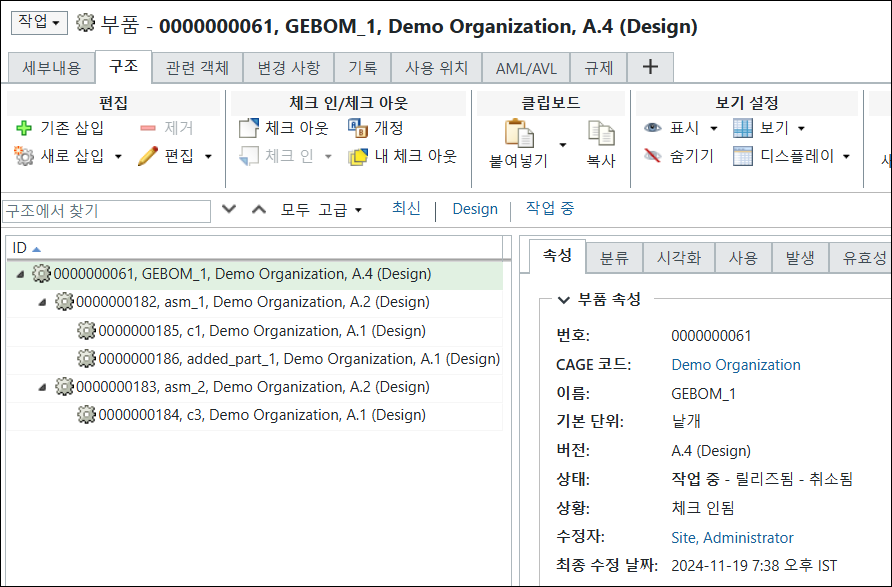

2. BOM 변환기의 업스트림 보기에 있는 일반 eBOM 구조 0000000311, GEBOM_1, (Design)을 변경하여 불일치를 추가합니다. 이 경우 부품 0000000349, added_part, (Design)가 서브어셈블리 0000000312, asm_1, (Design) 아래에 추가됩니다. 또한 부품 0000000320, c4, (Design)가 서브어셈블리0000000313, asm_2, (Design)에서 제거됩니다.

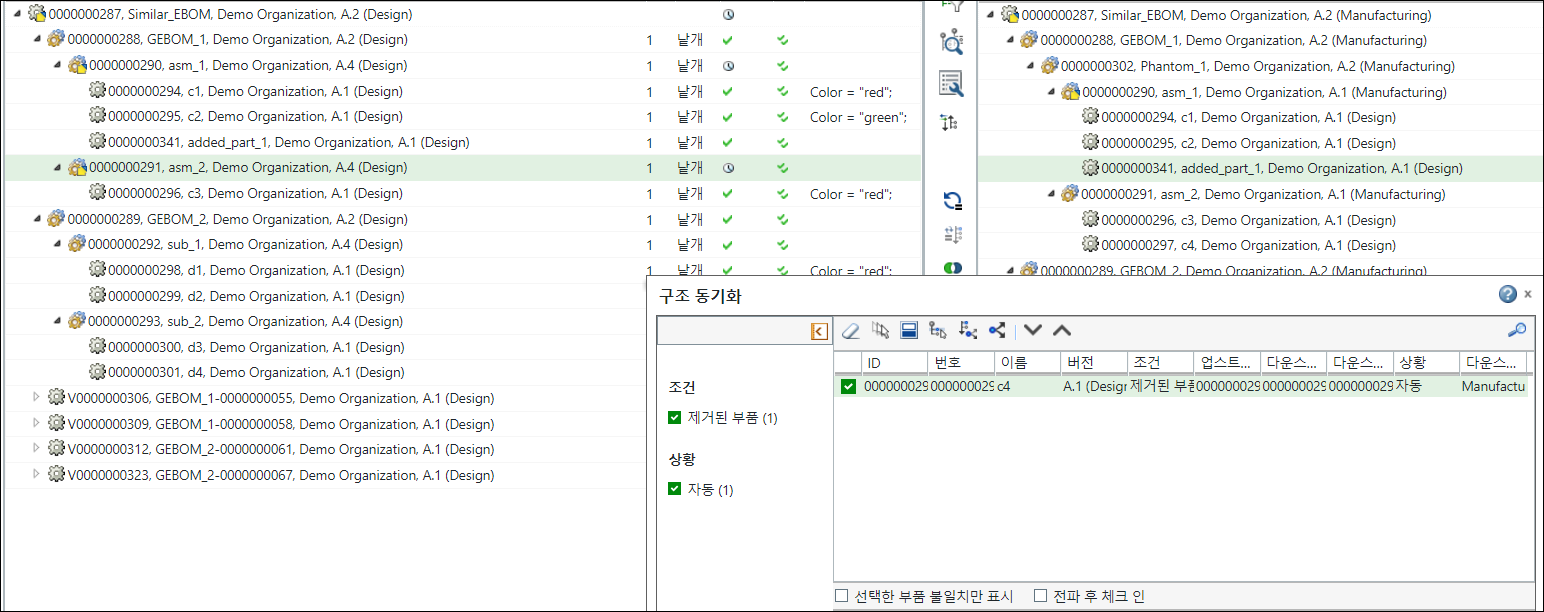

3. BOM 변환기에서 '구조 동기화' 작업을 사용하여 유사한 노드 아래에 있는 두 구조의 첫 번째 레벨 등가 부품 간의 불일치를 감지하여 해결할 수 있습니다. 자세한 내용은 업스트림 및 다운스트림 구조 동기화를 참조하십시오.

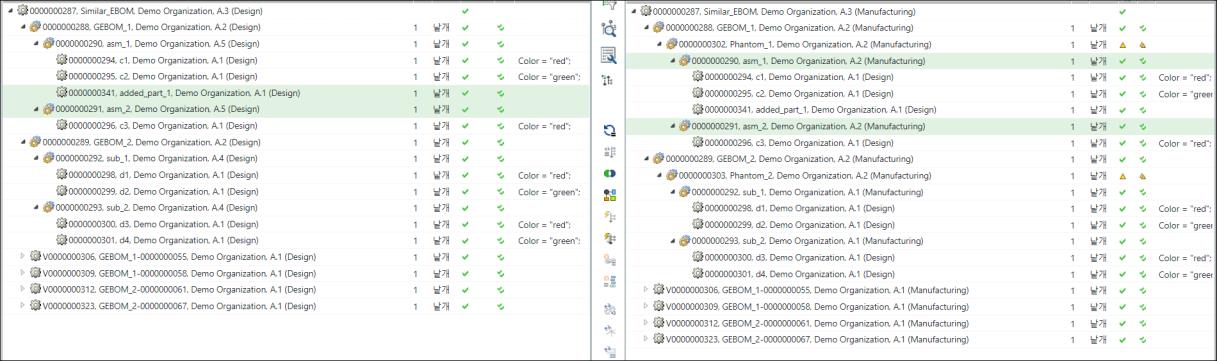

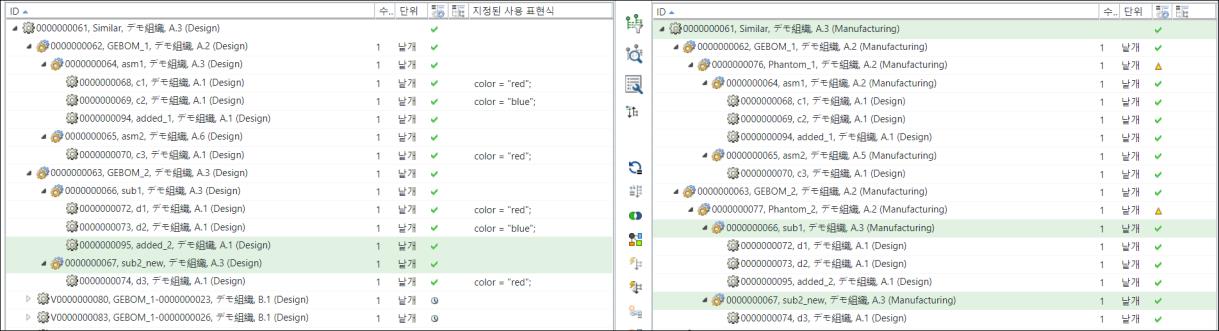

4. 다운스트림 보기에서 업데이트된 일반 mBOM 구조는 다음과 같이 나타납니다.
*
부품 0000000349, added_part, (Design)가 0000000312, asm_1, (Manufacturing) 아래에 추가되었습니다. 또한 부품 00000000320, c4, (Design)가 일반 mBOM 구조 0000000311, GEBOM_1, (Manufacturing)에서 제거됩니다.

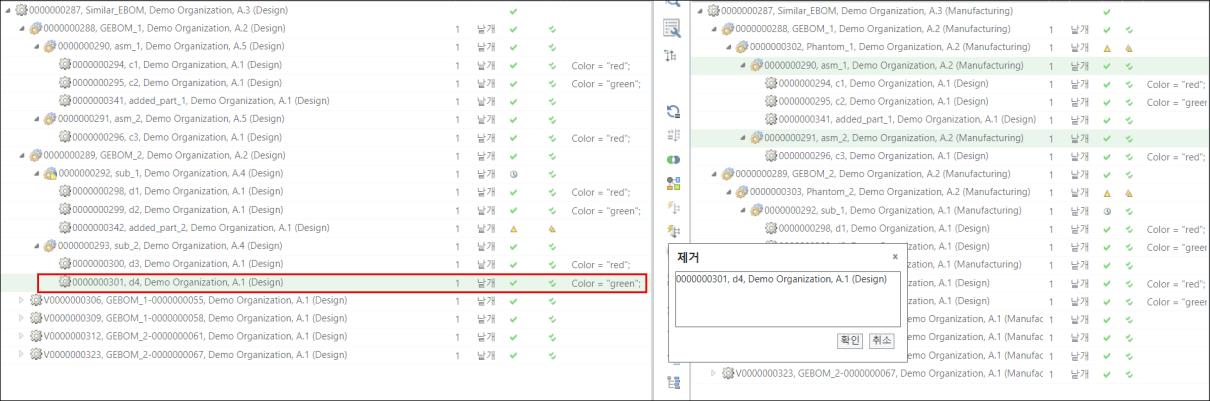

5. BOM 변환기의 업스트림 보기에 있는 일반 eBOM 구조 0000000314, GEBOM_2, (Design)에 불일치를 추가합니다. 이 경우 부품 0000000350, added_Part_2, (Design)가 서브어셈블리 0000000315, sub_1, (Design) 아래에 추가됩니다. 또한 서브어셈블리 0000000316, sub_2, (Design)에서 부품 0000000324, d4, (Design)이 제거됩니다.

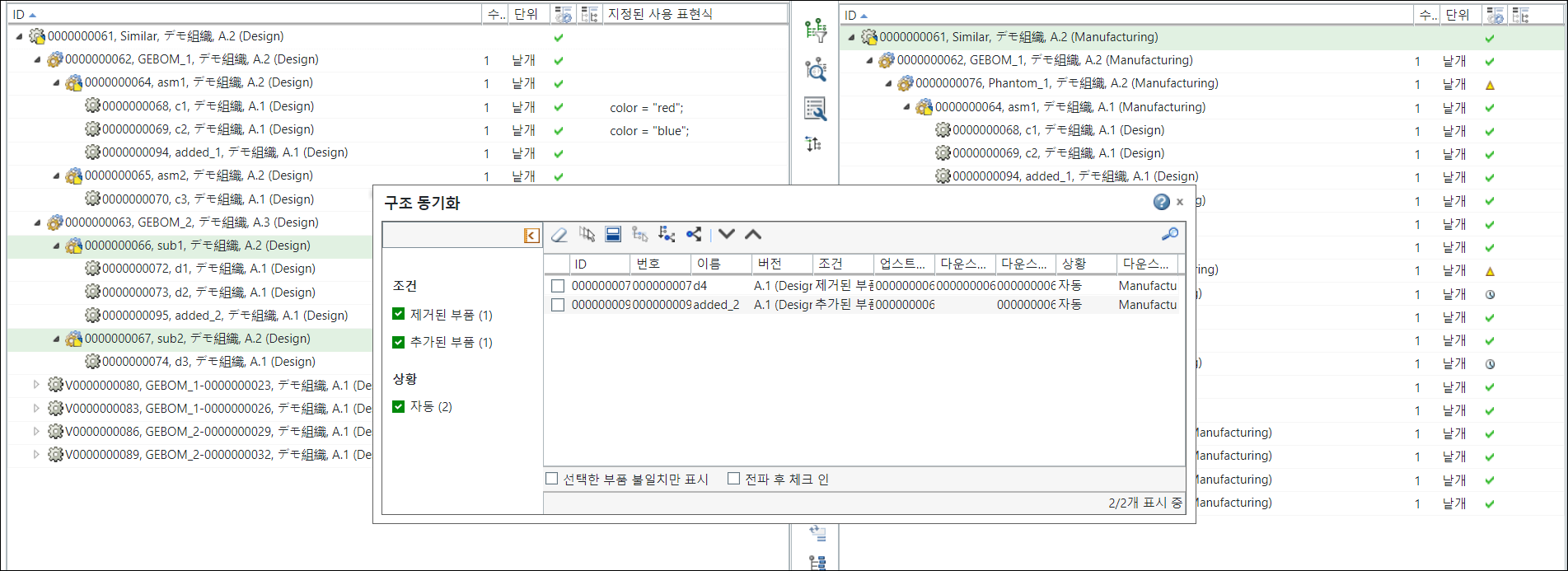

6. '구조 동기화' 작업을 사용하여 유사한 노드 아래에 있는 두 구조의 첫 번째 레벨 등가 부품 간의 불일치를 감지하여 해결할 수 있습니다.
7. 다운스트림 보기에서 업데이트된 일반 mBOM 구조는 다음과 같이 나타납니다.
8. 파생 eBOM을 업데이트하여 파생을 구성합니다.

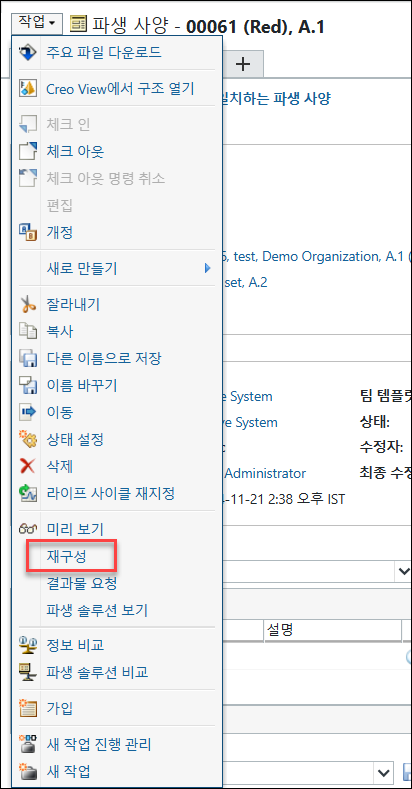

파생 사양에 재구성 작업을 사용합니다. 탭에 표시된 기존 정보를 모두 유지합니다. 아래와 같이 기존 다운스트림 파생 사양만 개정합니다.

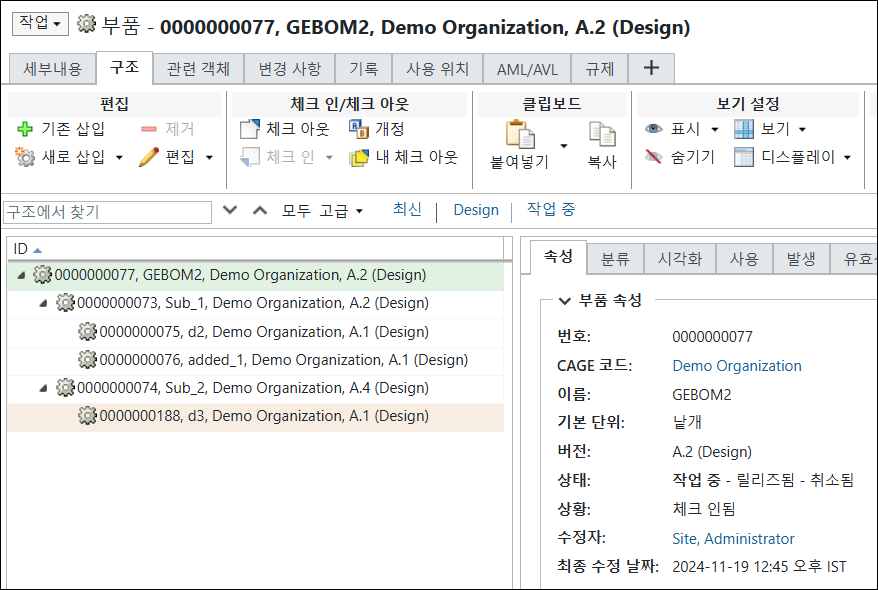

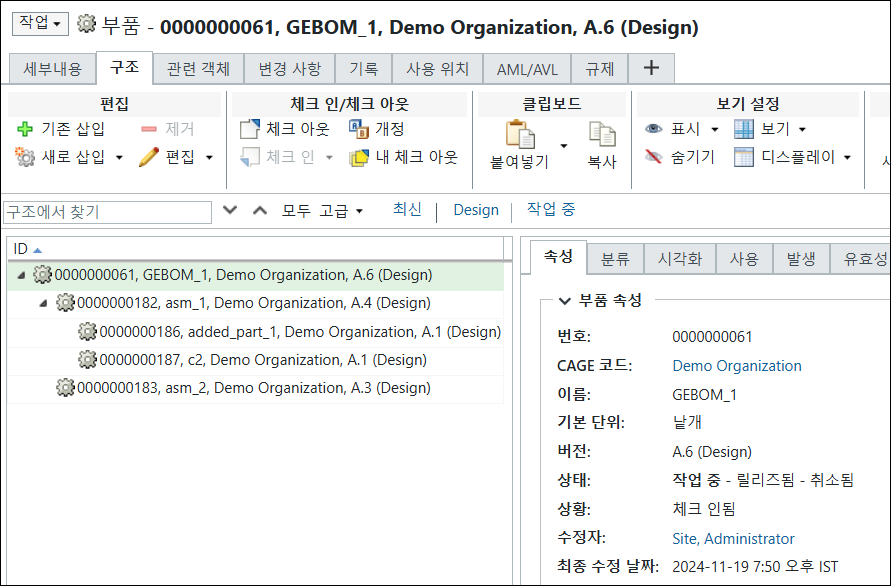

9. 업데이트된 E-파생 구조는 다음과 같이 나타납니다.
부품은 이 단계에 표시된 구조에서 추가 및 제거됩니다.
10. 일반 eBOM, 일반 mBOM 및 파생 eBOM이 동기화됩니다. 즉, 대량 다운스트림 BOM 업데이트를 사용하기 전 준비 작업이 이제 완료되었습니다.

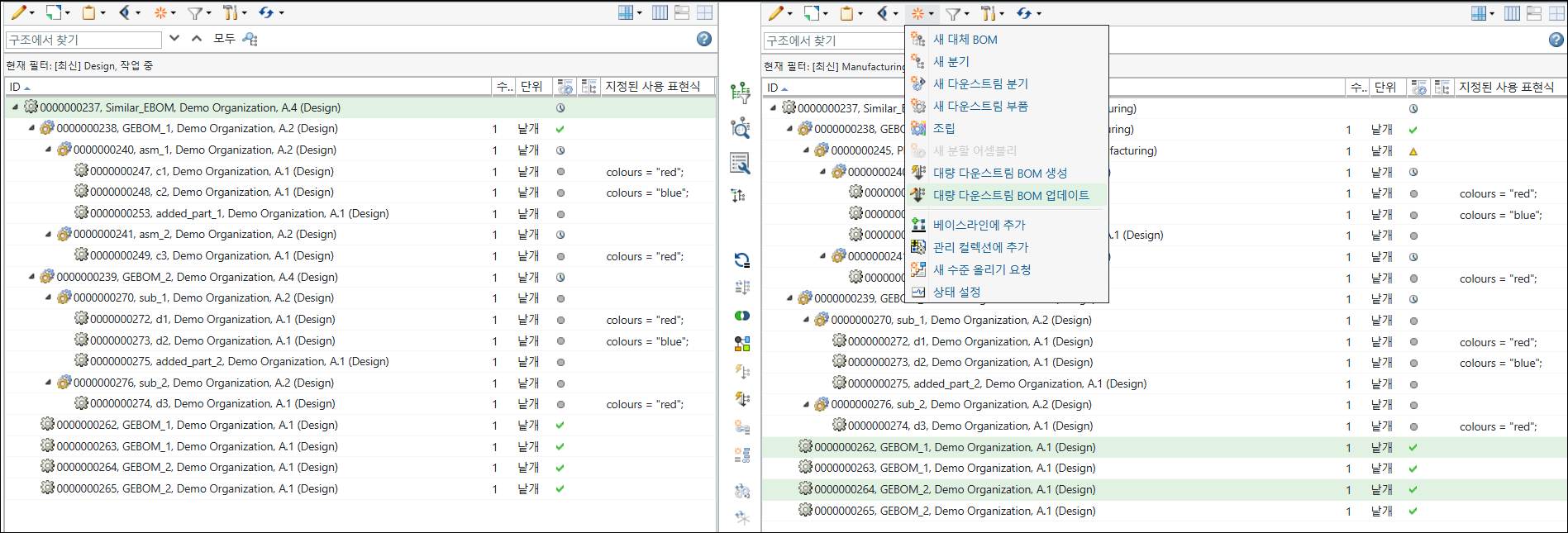

11. 다운스트림 보기에서 파생 mBOM V00000000331,GEBOM_1-00000000151, (Manufacturing) 및 V00000000337,GEBOM_2-00000000157, (Manufacturing)을 선택하고 새로 만들기/추가 > 대량 다운스트림 BOM 업데이트를 클릭합니다.

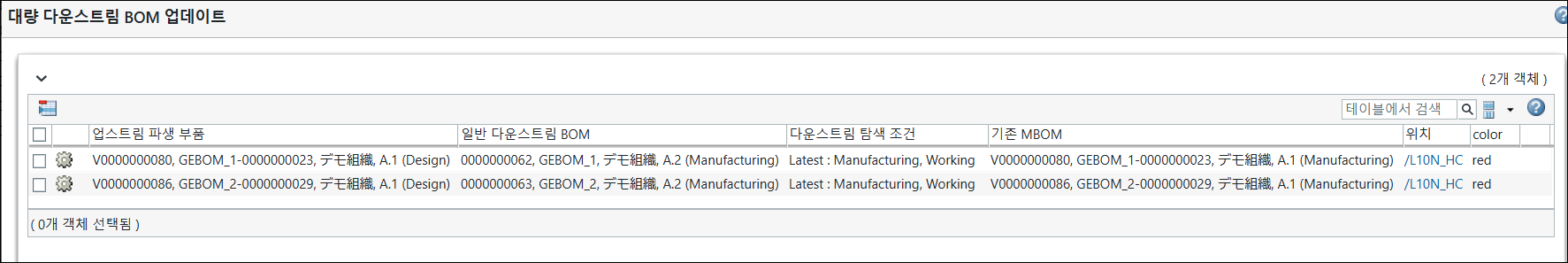

12. 대량 다운스트림 BOM 업데이트 대화 상자가 열립니다. 선택한 파생 mBOM에 대한 정보가 표시됩니다.
13. 마침을 클릭합니다. 대량 다운스트림 BOM 업데이트 대화 상자가 닫힙니다. 시스템에서는 파생 eBOM 및 일반 mBOM 구조의 변경 사항에 따라 선택한 파생 mBOM을 업데이트합니다.
◦ 파생 eBOM과 파생 mBOM 간의 등가 링크가 업데이트됩니다.
◦ 영향 받은 파생 mBOM 노드가 체크 아웃됩니다.
◦ 경우에 따라 중간 창 도구 모음에서 사용할 수 있는 누적 등가 상황 표시기 업데이트 작업을 사용하여 누적 등가 표시기 상태를 업데이트할 수 있습니다. 자세한 내용은 누적 등가 상황 업데이트를 참조하십시오.

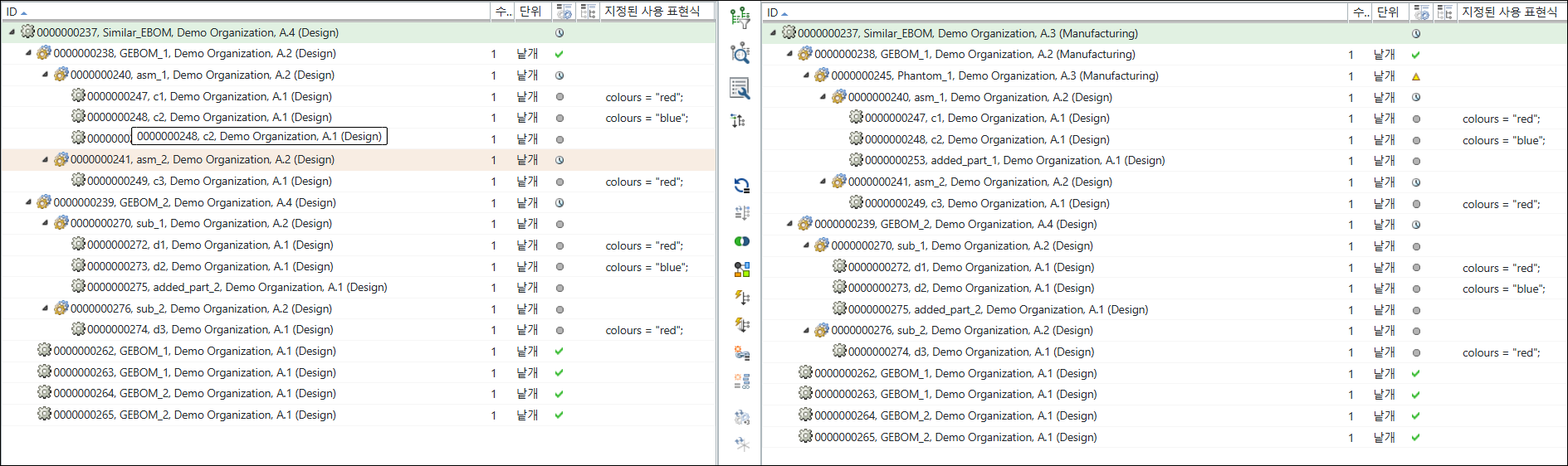

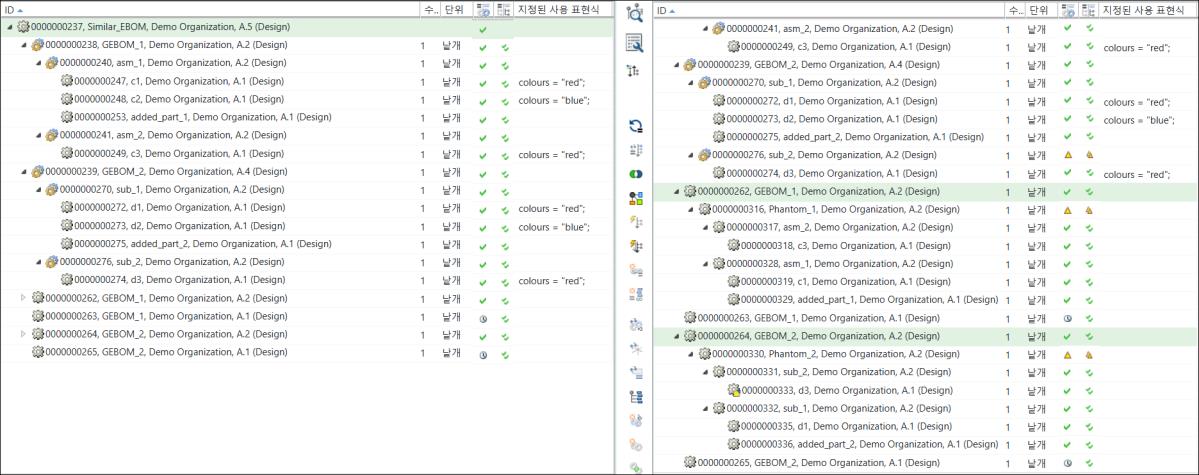

◦ 다음 이미지는 확장된 구조를 표시합니다.
시스템에서 파생 eBOM 및 일반 mBOM에서 파생 mBOM으로 모든 변경 사항을 전파합니다. 두 번째 파생 mBOM V00000000337,GEBOM_2-00000000157, (Manufacturing) 아래에 있는 구조를 가정해 보겠습니다.
▪ 부품 00000000350,added_Part_2, (Design)가 부품 00000000354,sub_1-00000000164, (Manufacturing) 아래에 추가됩니다. 부품 00000000354,sub_1-00000000164, (Manufacturing)가 파생 mBOM V00000000337,GEBOM_2-00000000157, (Manufacturing) 아래에 있습니다.
▪ V00000000337,GEBOM_2-00000000157, (Manufacturing) 아래에 있던 부품 중 하나가 제거됩니다.
유사 변경 사항이 다른 파생 mBOM V00000000331,GEBOM_1-00000000151, (Manufacturing)로 전파됩니다.
