라우팅 계획 탭

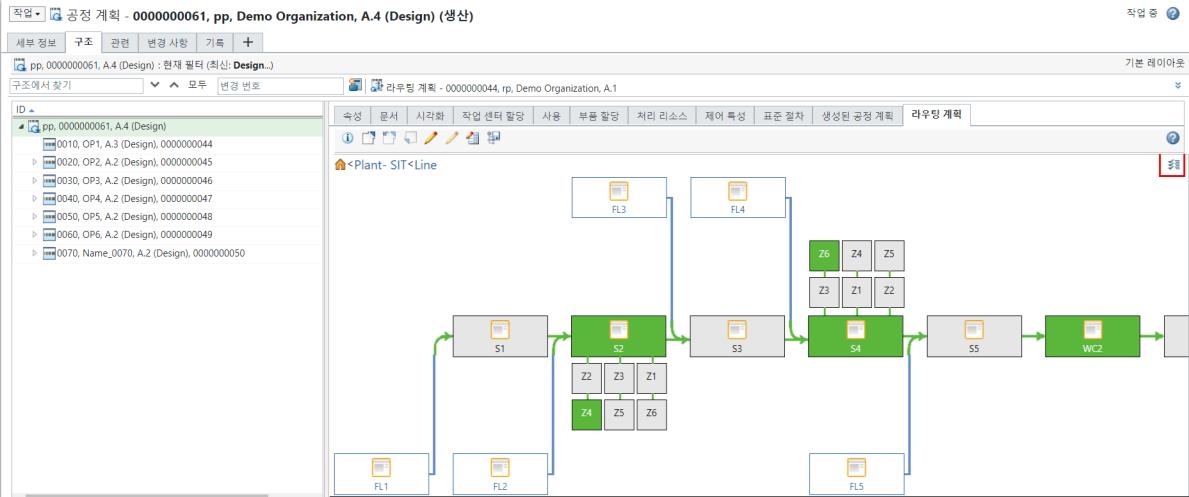

공정 계획 브라우저(PPB)의 라우팅 계획 탭을 사용하여 플랜트 및 선의 그래픽 표현을 볼 수 있습니다. 이 표현에는 다음과 같은 정보가 포함됩니다.
• 플랜트 내 작업 센터, 스테이션, 공급선 및 영역
• 특정 워크스테이션 또는 공급선에 로컬리제이션된 작업
공정 계획 브라우저에서 열기 작업을 사용하여 공정 계획 브라우저(PPB)의 라우팅 계획 컨텍스트에서 공정 계획을 엽니다. 자세한 내용은 공정 계획 브라우저에서 라우팅 계획 열기를 참조하십시오.
 | 라우팅 계획 컨텍스트에서 공정 계획을 연 경우에만 PPB에 라우팅 계획 탭이 표시됩니다. |
라우팅 계획의 컨텍스트에서 공정 계획을 열면 라우팅 계획의 ID가 공정 계획 탭 위에 표시됩니다. 라우팅 계획이 체크 아웃된 경우에도 라우팅 계획 객체 이름 옆에 체크 아웃됨 아이콘이 나타납니다.
라우팅 계획 탭의 옵션 메뉴 사용
라우팅 계획 탭에서

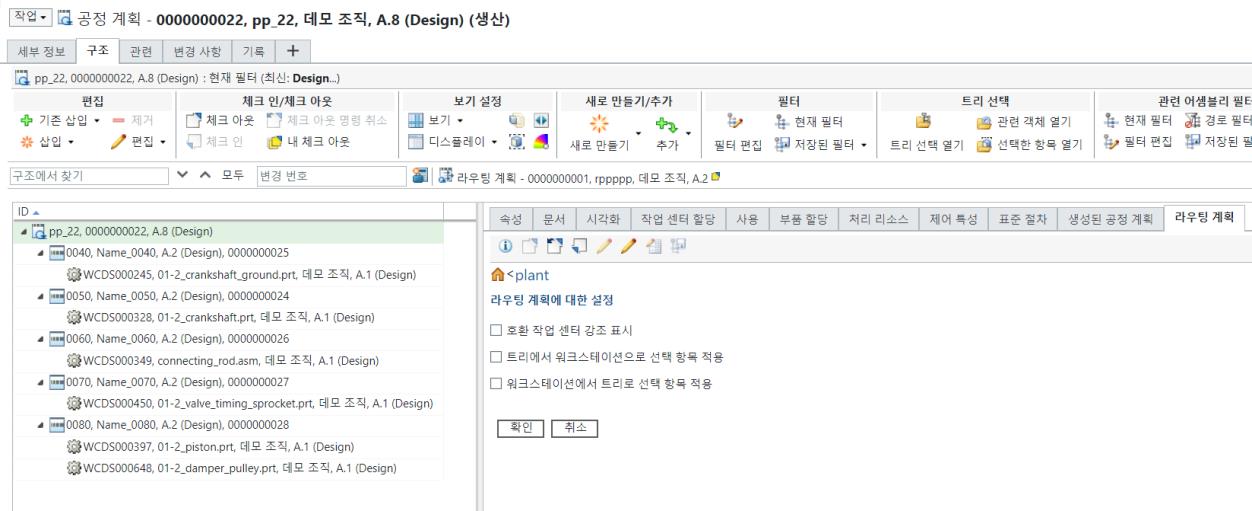

'옵션'을 클릭하여 라우팅 계획 탭 설정을 변경합니다. 다음과 같은 작업이 표시됩니다.
'옵션'을 클릭하여 라우팅 계획 탭 설정을 변경합니다. 다음과 같은 작업이 표시됩니다.• 호환 작업 센터 강조 표시
• 트리에서 워크스테이션으로 선택 항목 적용
• 워크스테이션에서 트리로 선택 항목 적용
이러한 모든 작업은 기본적으로 사용 불가능 상태입니다. 이러한 작업을 사용하려면 라우팅 계획 탭에서 사용할 수 있는 '옵션'을 클릭하고 작업을 활성화합니다.
'옵션'을 클릭하고 작업을 활성화합니다.| | 시스템에서는 선택 사항을 기억합니다. |
호환 작업 센터 강조 표시
호환 작업 센터 강조 표시 작업을 사용하여 선택한 작업의 호환성 요구 사항을 충족하는 작업 센터를 강조 표시합니다. 호환되는 작업 센터는 주황색으로 강조 표시됩니다.
다음 시나리오를 고려하십시오.
1. PPB 트리 구조에서 사용할 수 있는 작업 0030에 호환되는 스테이션을 알아야 합니다. 전제 조건으로 이 정보를 알려면 스테이션을 선택하고 호환성 탭의 호환성 테이블에 원하는 리소스를 추가해야 합니다. 자세한 내용은 다음 항목을 참조하십시오.
◦ 호환성 탭.
◦ 호환성 링크 작성.

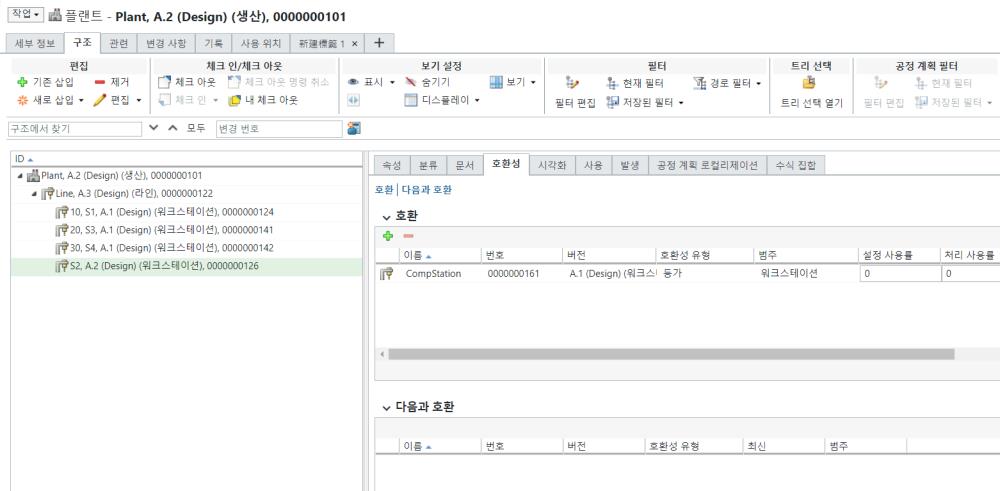

이 경우에는 스테이션 S2와 리소스 CompStation 간에 호환성 링크가 있습니다.
2. PPB 트리 구조에서 작업 0030을 선택하고 리소스 할당 작업을 사용하여 리소스 CompStation을 작업 0030에 할당합니다. 리소스 기록이 작업 0030 아래에 나타납니다. 자세한 내용은 공정 계획 브라우저에서 작업에 처리 리소스 할당을 참조하십시오.
3. 라우팅 계획 탭에서 '옵션'을 클릭하고 호환 작업 센터 강조 표시 작업을 선택합니다.

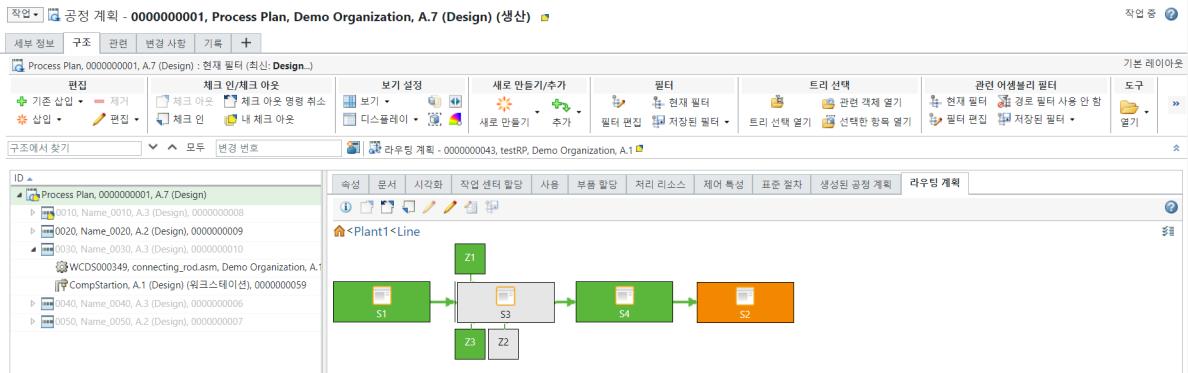

'옵션'을 클릭하고 호환 작업 센터 강조 표시 작업을 선택합니다.4. PPB 트리 구조에서 작업 0030을 선택합니다. 호환 워크스테이션 S2는 주황색으로 강조 표시됩니다.
필요한 경우 스테이션 S2에서 끌어서 놓기 작업 0030을 수행하여 로컬리제이션 프로세스를 완료할 수 있습니다. 스테이션 S2에서 작업을 로컬리제이션하면 주황색이 사라집니다. 로컬리제이션할 때 스테이션 S2가 녹색으로 바뀝니다.
트리에서 워크스테이션으로 선택 항목 적용
공정 계획 트리 구조에서 로컬리제이션된 작업을 선택할 때 트리에서 워크스테이션으로 선택 항목 적용 작업을 사용하여 라우팅 계획 탭에서 워크스테이션을 강조 표시합니다. 워크스테이션은 파란색으로 강조 표시됩니다. 작업이 로컬리제이션되지 않으면 아무것도 강조 표시되지 않습니다.

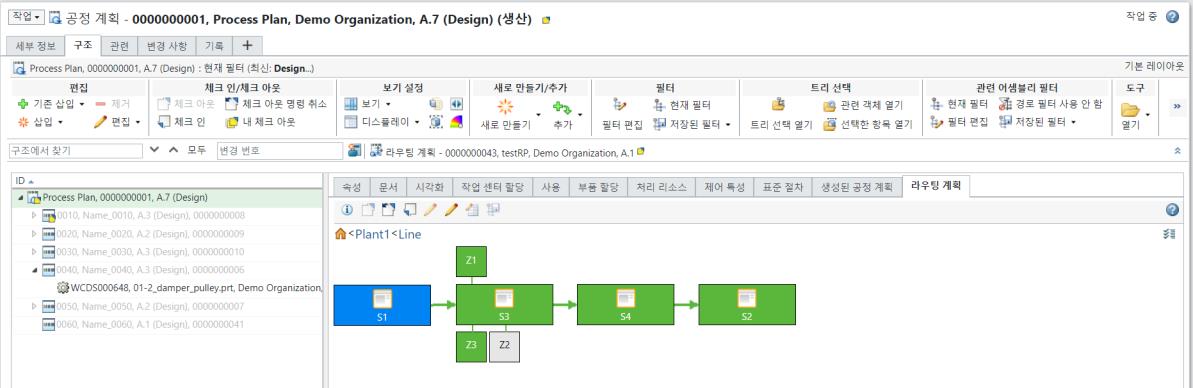

이 경우 PPB 트리 구조에서 작업 0010이 선택됩니다. 스테이션 S1은 작업 0010이 로컬리제이션되는 워크스테이션입니다. 따라서 스테이션 S1이 파란색으로 강조 표시됩니다.
| | 공급선 아래에 있는 스테이션으로 작업이 로컬리제이션되는 시나리오를 가정해 보십시오. 이러한 시나리오에서는 PPB 트리 구조에서 이 작업을 선택하면 공급선 구조가 확장되지 않습니다. 따라서 공급선이 관련된 경우 트리에서 워크스테이션으로 선택 항목 적용 작업을 사용하기 전에 라우팅 계획 탭에서 공급선을 수동으로 확장해야 합니다. 확장 후 작업을 시작합니다. 공급선 아래에 있는 스테이션이 강조 표시됩니다. |
워크스테이션에서 트리로 선택 항목 적용
라우팅 계획 탭에서 워크스테이션 또는 영역을 선택할 때 워크스테이션에서 트리로 선택 항목 적용 작업을 사용하여 PPB 트리 구조의 해당 워크스테이션 또는 영역에서 로컬리제이션된 모든 작업을 강조 표시합니다. 작업이 확장되지 않으면 시스템에서 PPB 트리 구조를 확장하고 작업을 강조 표시합니다.

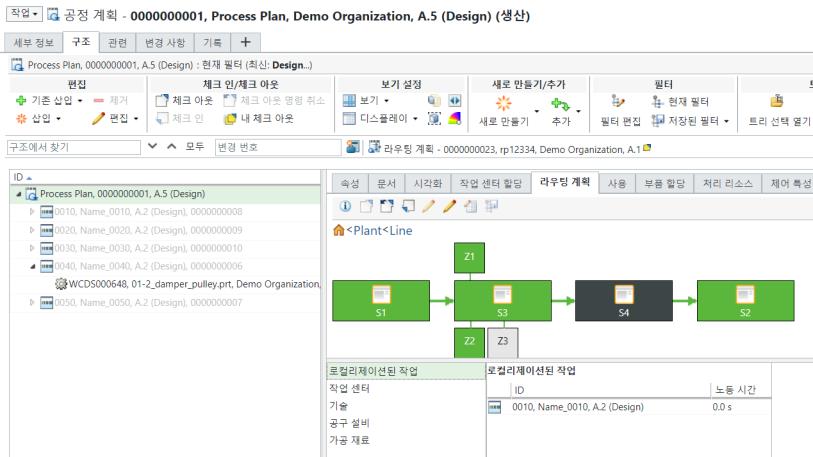

이 경우 라우팅 계획 탭에서 스테이션 S4가 선택됩니다. 작업 0030이 스테이션 S4로 로컬리제이션되었습니다. 따라서 PPB 트리 구조에서 작업 0030이 선택되고 강조 표시됩니다.
| | 세 가지 작업을 모두 선택하면 호환 작업 센터 강조 표시 작업을 통해 트리에서 워크스테이션으로 선택 항목 적용 및 워크스테이션에서 트리로 선택 항목 적용 작업이 우선됩니다. |
