教程 1：更新批量 mBOM
使用 “更新批量下游 BOM”操作，可以在下游视图中更新批量 mBOM。请执行以下步骤：

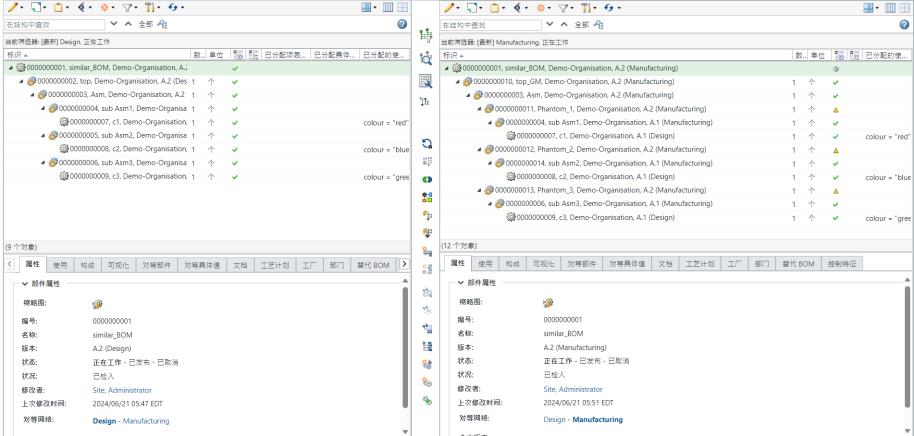

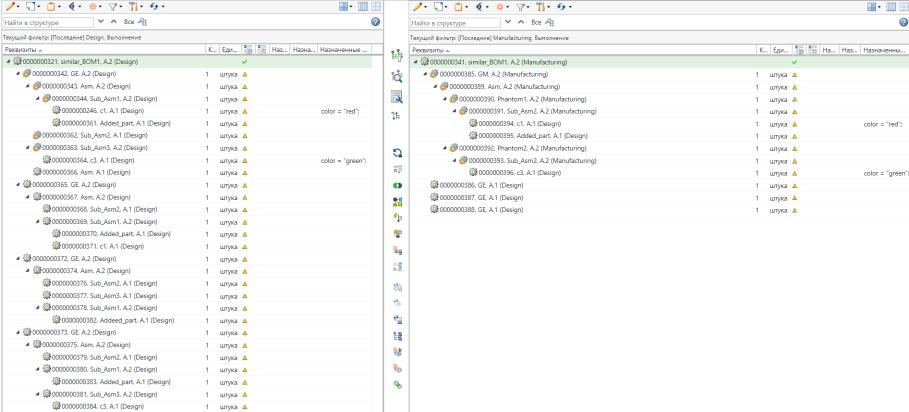

1. 假设 BOM 变换器中显示以下结构：
BOM 变换器的上游视图和下游视图中类似 BOM 部件或节点下均存在通用 eBOM 和通用 mBOM。

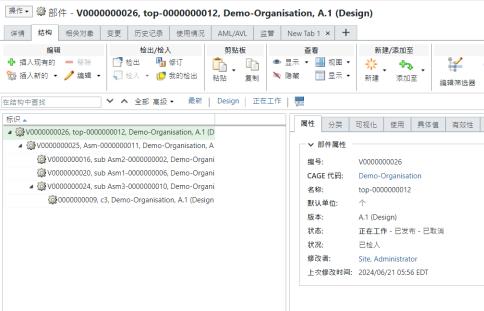

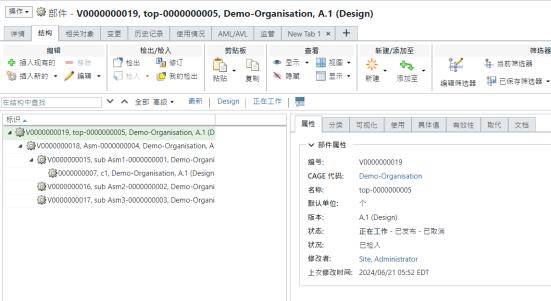

2. 以下三个模块变型或变型 eBOM 与通用 eBOM 相关联。这些模块变型或变型 eBOM 具有单独的变型规范。
*
通过部件信息页面上显示的“变型规范”表格，可以查看有关所有变型的信息。有关详情，请参阅自定义信息页面选项卡。

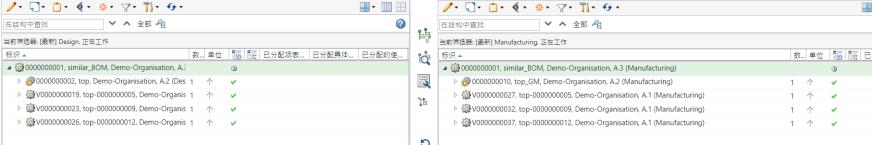

3. 使用 “生成批量下游 BOM”操作，可在 BOM 变换器的上游视图和下游视图中添加现有变型 eBOM 并生成变型 mBOM。

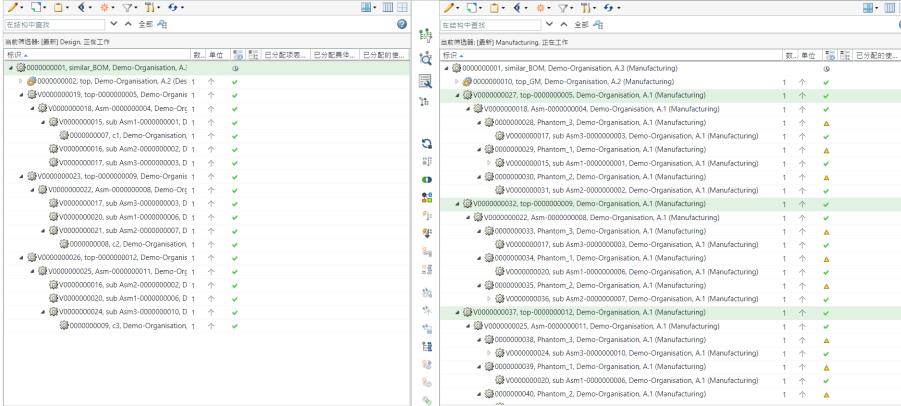

在展开表单中，结构显示如下：
有关详情，请参阅以下主题：

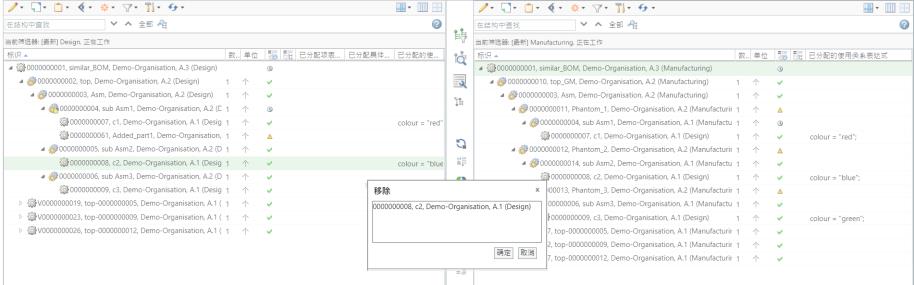

4. 添加差异，即对 BOM 变换器的上游视图中存在的通用 eBOM 结构进行变更。在本用例中，部件 0000000105 已添加到子装配 0000000063 下。此外，部件 0000000067 已从子装配 0000000064 中移除。

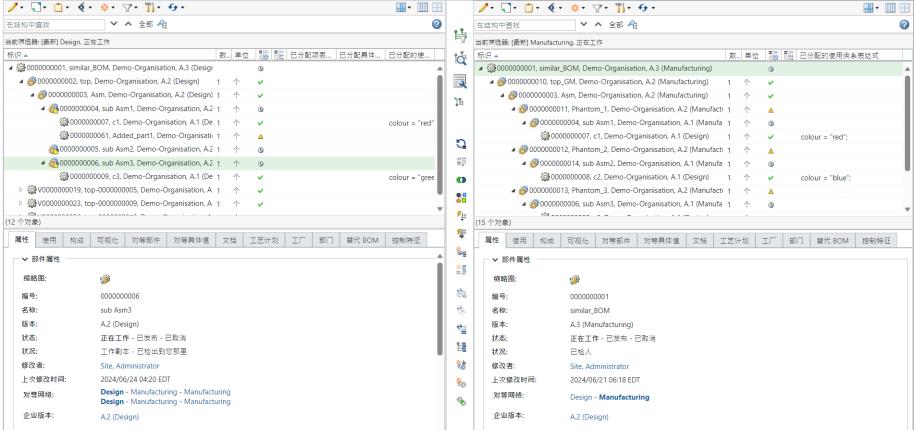

5. 在完成移除过程后，更新后的通用 eBOM 结构显示如下：
6. 配置变型 - 更新上游视图中的通用 eBOM，以合并在通用 eBOM 中所做的更新。

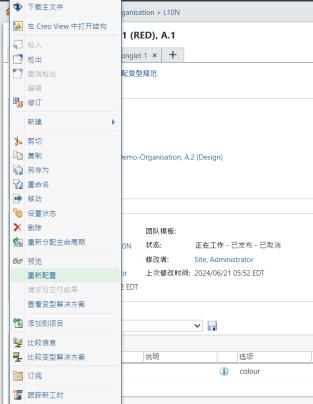

对变型规范使用“重新配置”操作。保留选项卡中提及的所有现有信息。仅修订现有下游变型规范，如下所示：

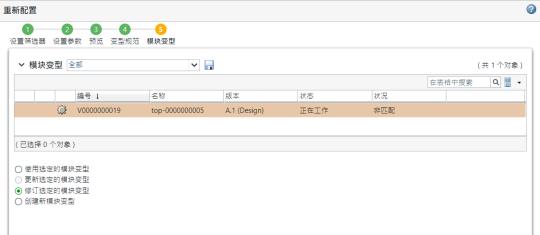

在“重新配置”对话框中，必须选择“修订选定的模块变型”选项。

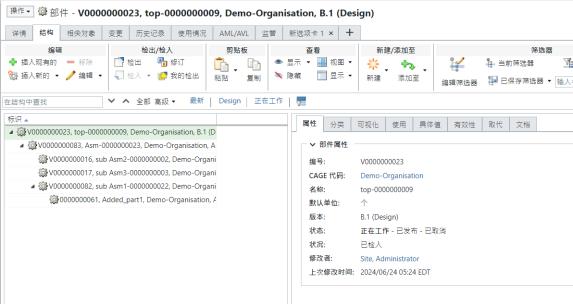

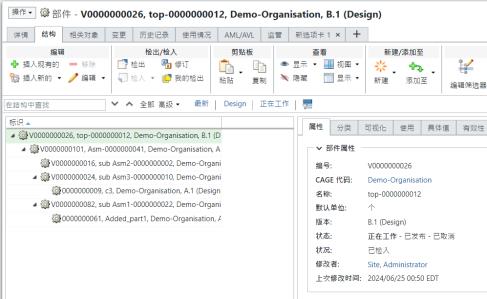

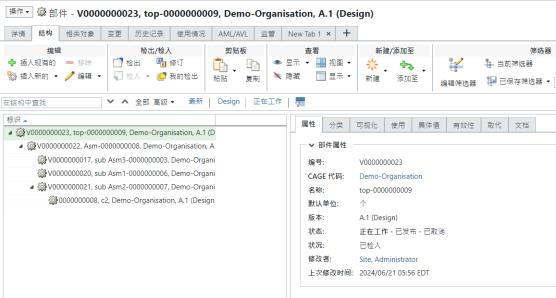

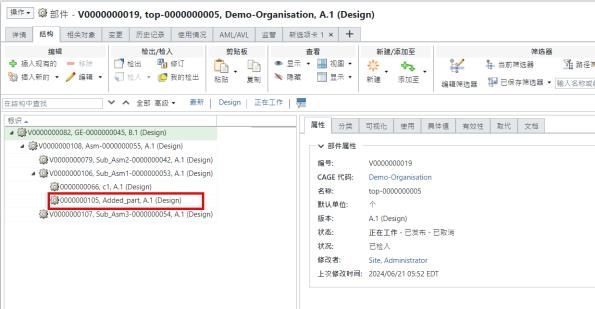

7. 更新后的 E 变型结构显示如下：
部件 0000000105 已添加至结构。
部件 0000000105 已添加至结构。此外，部件 0000000067, C2 已从结构中移除。
部件 0000000105 已添加至结构。
8. 在 BOM 变换器中，可使用 “同步结构操”作来检测并解决相关的差异，即类似节点下存在的两个结构中第一层对等部件之间的差异。在本用例中，系统会将变更从通用 eBOM 传播到通用 mBOM。即，在通用 eBOM 结构中所做的变更也会在通用 mBOM 结构中进行更新。有关详情，请参阅同步上游和下游结构。
9. (可选) 可使用“更新为当前上游对等对象”操作更新通用 mBOM 的对等链接。

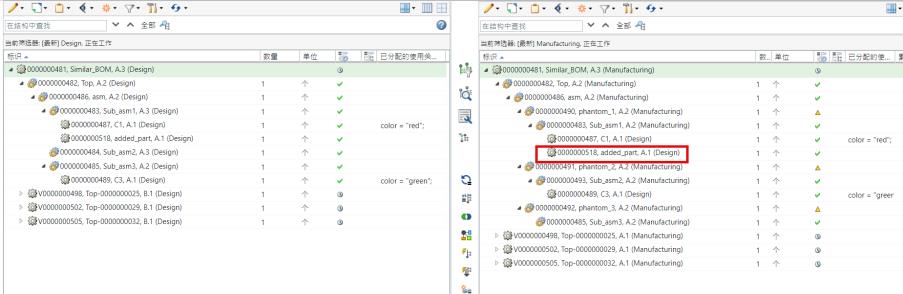

下游视图中更新后的通用 mBOM 结构显示如下：
部件 0000000105 已添加到 0000000063, Sub_Asm1 下。此外，部件 0000000067, C2 已从结构中移除。
此外，部件 0000000068, C3 已移动到 0000000073, Sub_Asm2 下。该部件先前位于 0000000065, Sub_Asm3 下。

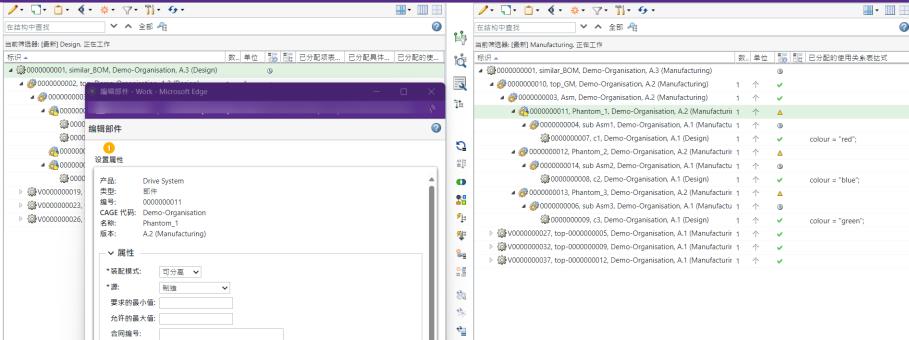

10. 编辑下游视图中虚拟部件的属性。在本用例中，编辑的是虚拟部件 0000000073, Sub_Asm2 的“装配模式”和“源”属性。
其中，通用 eBOM、通用 mBOM 和变型 eBOM 同步。也就是说，使用 “更新批量下游 BOM”之前的准备工作现已完成。

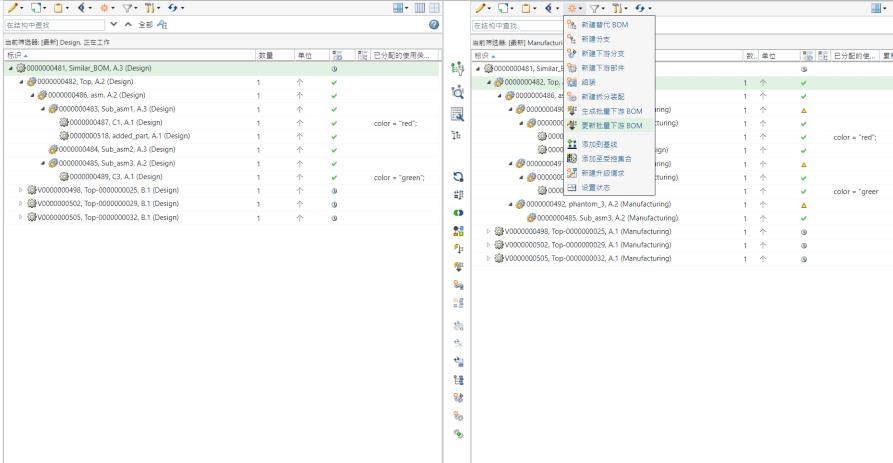

11. 在下游视图中选择通用 mBOM，然后单击 “新建/添加” > “更新批量下游 BOM”。
*
要批量更新下游视图中的所有变型 mBOM，在下游视图中选择通用 mBOM，然后单击 “新建/添加” > “更新批量下游 BOM”。

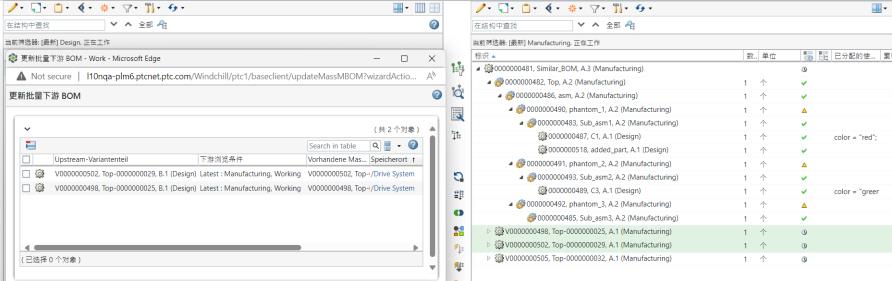

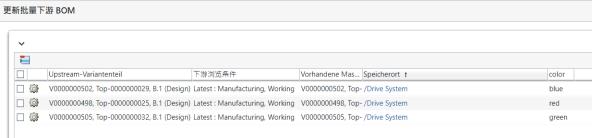

12. “更新批量下游 BOM”对话框随即打开。其中显示所有变型 mBOM。
*
(可选) 选择变型 mBOM，然后单击 “移除选定行”操作，从“更新批量下游 BOM”对话框中移除变型 mBOM。
13. 单击“完成”。“更新批量下游 BOM”对话框随即关闭。系统会根据在变型 eBOM 和通用 mBOM 结构中所做的变更更新所有变型 mBOM。
◦ 系统会更新变型 eBOM 和变型 mBOM 之间的对等链接。
◦ 系统会检出受影响的变型 mBOM 节点。
◦ (可选) 还可以使用中间窗格工具栏中的 “更新累积对等状况指示符”操作，更新累积对等状况状况指示符。有关详情，请参阅更新累积对等状况。

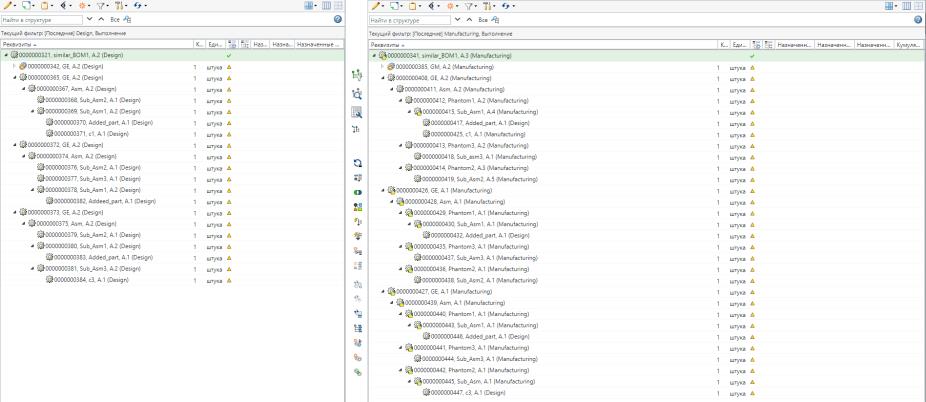

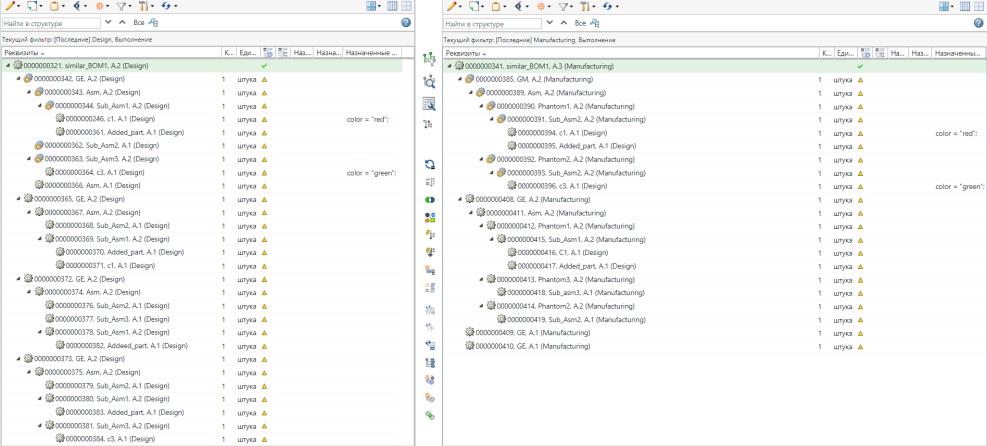

◦ 下图显示了展开的结构：
系统已将所有变更从变型 eBOM 和通用 mBOM 传播到变型 mBOM。假设第一个变型 mBOM V0000000090 下存在以下结构：
▪ 部件 00000000105 已添加到第一个变型 mBOM V0000000090 下。
▪ 已移除之前位于 V00000000116 下的部件 00000000067。
▪ 系统会传播虚拟部件 00000000113 的属性变更。
系统会将类似变更传播到剩余两个变型 mBOM。即 V0000000095 和 V0000000100。
附加信息
• 也可以有选择地更新变型 mBOM。例如，可选择一个或多个变型 mBOM，然后启动 “更新批量下游 BOM”操作。
在此类情况下，“更新批量下游 BOM”对话框将仅显示选定的变型 mBOM。
• 系统支持与用于实施 “更新批量下游 BOM”操作的以下实体相关的差异：
◦ 结构级别变更 - 添加的部件、移除的部件、通用 mBOM 结构重新构建。
◦ 部件级别变更 - 部件属性、使用关系属性、工厂属性、部门属性、有效性、标准控制特征和文档。
◦ 使用关系级别变更 - 使用关系属性、数量、位置、具体值属性。
*
不支持替换部件、柔性表示和表达式变更差异。
