批量 mBOM 中使用的术语
下面是一些特定的批量 mBOM 功能术语。
|
术语
|
定义
|
|---|---|
|
通用 eBOM
|
通用 eBOM 是包含特定产品所有变型的整个物料清单的结构。通用 eBOM 包括所有变型的所有元素。换句话说，系统从通用 eBOM 中提取变型。
有关详情，请参阅以下主题：
• 管理可配置产品
|
|
通用 mBOM
|
通用 mBOM 是使用标准 MPMLink 结构变换操作从通用 eBOM 创建的。例如，“新建下游分支”。使用  “生成批量下游 BOM”操作时，系统会使用通用 mBOM 作为模板来生成变型批量 mBOM。即，系统将参考通用 mBOM 结构来生成变型批量 mBOM。有关详情，请参阅以下教程： |
|
变型 eBOM (即 E 变型)
|
• 变型 eBOM (即 E 变型) 是使用变型规范从通用 eBOM 提取或生成的变型之一。
• 变型 eBOM 是特定变型规范的物料清单。它是通过变型规范中的某些规则提取的。 • 使用 “生成批量下游 BOM”操作时，系统会参考变型 eBOM 来生成变型批量 mBOM。 |
|
变型 mBOM (即 M 变型)
|
变型 mBOM (即 M 变型) 是通用 mBOM 的子集。它是从通用 mBOM 提取或生成的。
变型 mBOM (即 M 变型) 是通用 mBOM 的子集。它是从通用 mBOM 中生成的。系统将变换通用 mBOM (针对变型 eBOM) 以创建变型 mBOM。
|
|

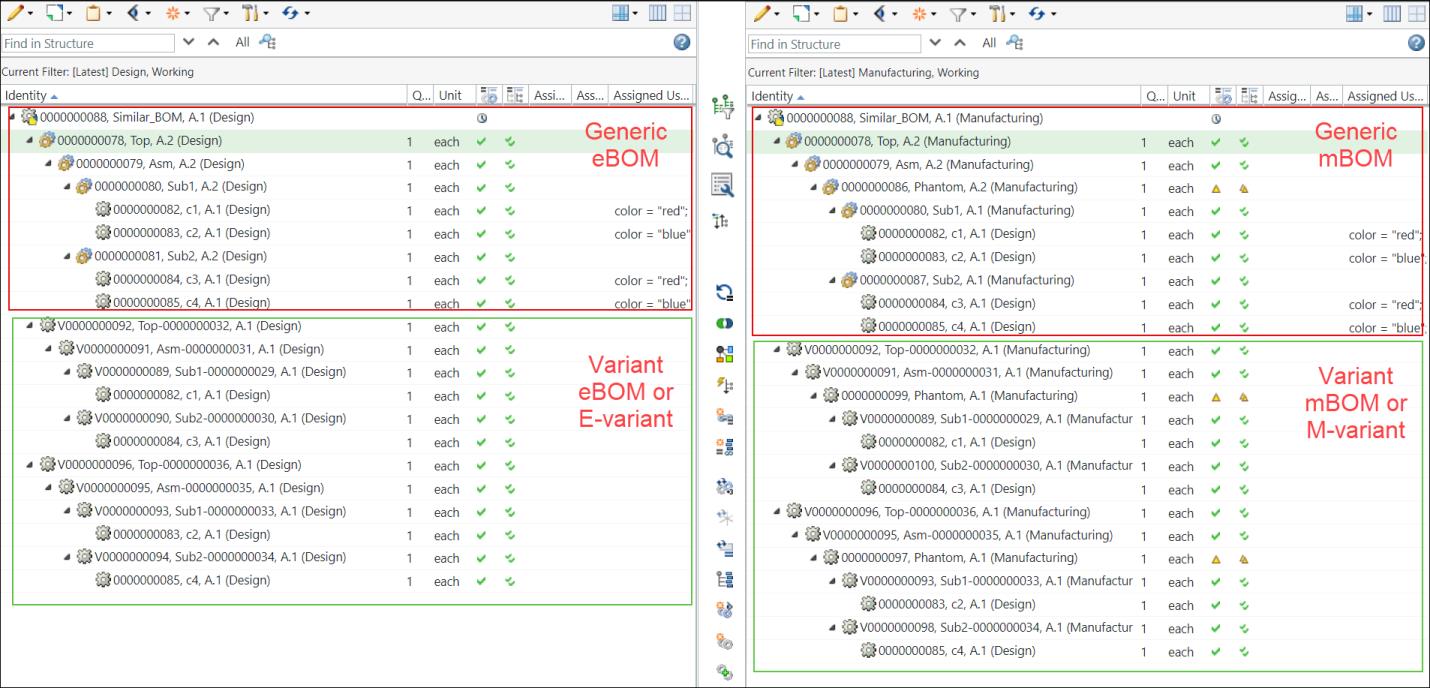

类似 BOM
|
类似 BOM 是一个节点或部件，用于保存类似类属装配及其变型的所有通用 BOM。
用例：
假设存在 3 个相关的通用 BOM。所有 3 个通用 BOM 都是由部件组合构成的发动机装配。所有发动机均属于不同型号的汽车。同样，还存在适用于所有发动机的不同变型。在此类情况下，系统允许在单一类似 BOM 节点下创建所有发动机结构。现在，当您访问类似 BOM 时，可访问所有内容，无需单独打开。
|
|
不可变换部件
|
将通用 eBOM 变换为通用 mBOM 时，只能在通用 mBOM 中添加部件。这些部件在通用 eBOM 中不存在。此类部件称为不可变换部件。有关详情，请参阅以下主题：
|
术语 | 定义 |
|---|---|
基本表达式 | 基本表达式为可被分配至部件和部件使用关系链接的选项选择，可指定组件应何时被包括在产品结构中的条件。 |
选择 | 分配给选项的值。例如，选项“国家/地区”的选择可以是“美国”、“墨西哥”和“德国”。Windchill 将对为销售和设计选项定义的销售和设计选择进行区分。 |
可配置模块 | 一个 Windchill 部件可能具有一个或多个子部件，这些子部件表示了组件或功能单元的设计和配置中的变型。Windchill 使用可配置模块将变型能力构建到产品结构中。 |
可配置产品结构 | 其中包括可配置模块的产品结构，支持根据同一产品结构创建多个产品变型。 |
可交付结果 | 与变型相同。 |
选项筛选器 | 用户定义的一组条件，用于根据在结构中分配给部件和部件使用关系的选择来筛选产品结构。 |
选项 | 可设计有多种变型的产品的功能或特征。例如，产品的选项“电压”可能选择 100、110 和 220，选项“颜色”可能选择“红色”、“绿色”和“蓝色”。 在 Windchill 中，选项在选项汇聚中创建并可被选项集复用。选项从特征上可分为设计选项和销售选项。例如，导航系统的一个销售选择可能允许您从多个设计选项 (例如天线、GPS、触摸屏或地图软件) 中进行选择。 |
参数 | 在可配置模块的上下文中局部定义的属性，用于支持高级选择逻辑。参数可以是整型、实数、布尔值、字符串或其他类型的变量。根据其他参数、案例表和输入表达式，参数的值可有约束。选定的选项选择的值可映射到参数值，并可在部件配置过程中使用。 有关参数的详情，请参阅以下主题： • “参数”选项卡 |
产品系列 | 提供一系列功能并共享大部分相同部件的一组相关产品。在 Windchill 中，产品系列由选项集和关联的可配置产品结构定义。 |
变型 | 表示可配置产品结构特定配置的部件或部件结构。用于创建此变型的输入存储在变型规范中。变型是在部件配置过程中创建的可交付结果类型。 有关详情，请参阅以下主题： • 创建和管理变型 • 发布变型规范 • 同步工艺计划变型 |
变型规范 | 用户输入 (适用时包括选项选择和参数值) 的记录，在配置过程中提供并用于生成变型部件结构。变型规范是在配置过程中创建的可交付结果类型。 |
不可变换部件 | 在将通用 eBOM 变换为通用 mBOM 期间，只能在通用 mBOM 中添加部件。这些部件在通用 eBOM 中不存在。它们仅存在于通用 mBOM 中。此类部件称为不可变换部件。有关详情，请参阅以下主题： |
