Tutoriel 1 : Mise à jour de nomenclatures de fabrication en série
Utilisez l'action Mettre à jour les nomenclatures de fabrication en aval en série pour mettre à jour les nomenclatures de fabrication en série dans la vue en aval. Effectuez les étapes suivantes :

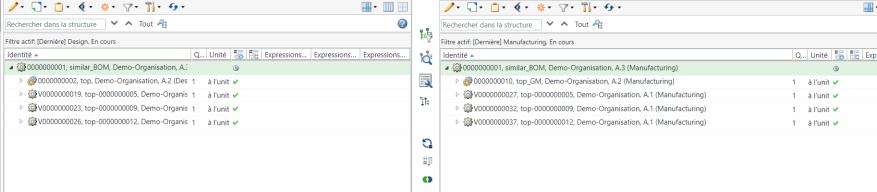

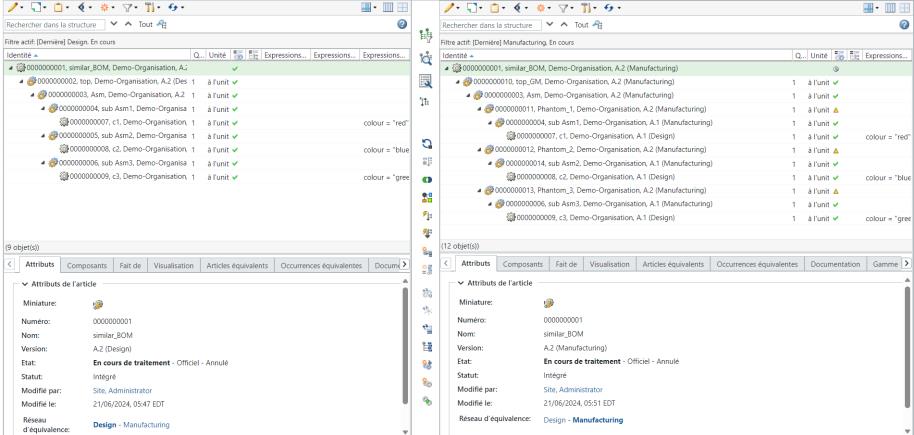

1. Notez que la structure suivante est présente dans le Transformateur de nomenclature :
Une nomenclature d'étude générique et une nomenclature de fabrication générique sont présentes dans les vues en amont et en aval du Transformateur de BOM sous des articles ou des noeuds de nomenclature similaires.

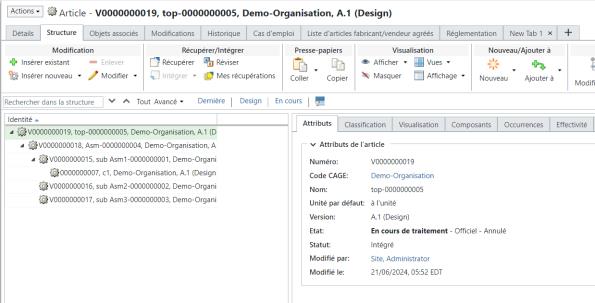

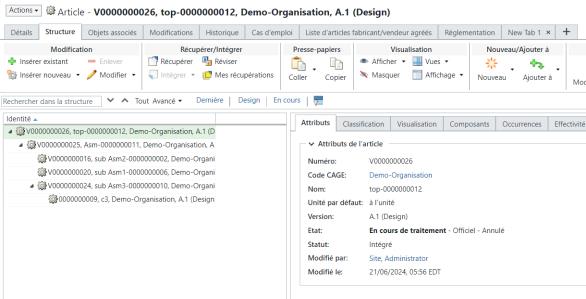

2. Les trois variantes de module ou variantes de nomenclature d'étude suivantes sont associées à la nomenclature d'étude générique. Ces variantes de module ou variantes de nomenclature d'étude ont des spécifications de variante individuelles.
*
Vous pouvez afficher les informations relatives à toutes les variantes en affichant le tableau Spécifications de variante sur la page d'informations de l'article. Pour plus d'informations, consultez la rubrique Personnalisation de vos onglets de page d'informations.
3. Utilisez l'action Générer des nomenclatures de fabrication en aval en série pour ajouter des variantes de nomenclature d'étude existantes et générer des variante de nomenclature de fabrication dans les vues en amont et en aval du Transformateur de nomenclature.

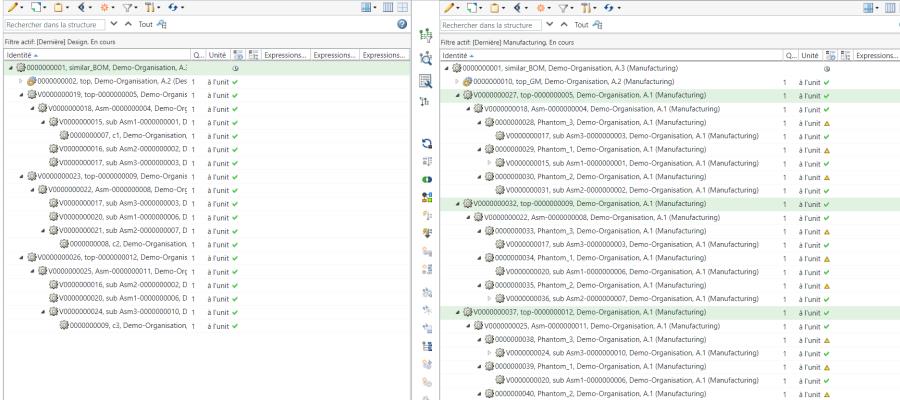

Sous sa forme développée, la structure apparaît comme suit :
Pour plus d'informations, consultez les rubriques suivantes :

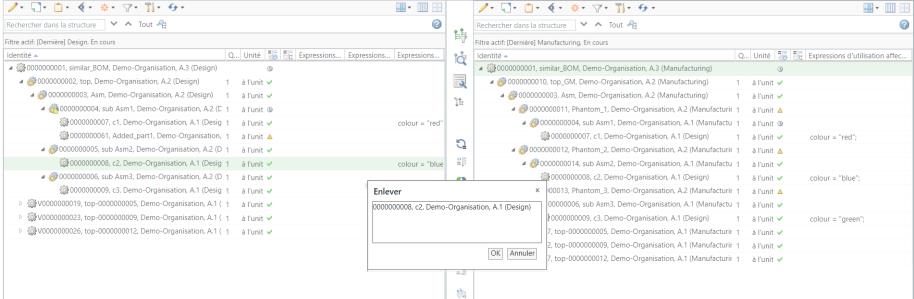

4. Ajoutez des divergences, c'est-à-dire apportez des modifications à la structure de nomenclature d'étude générique présente dans la vue en amont du Transformateur de nomenclature. Dans ce cas, l'article 0000000105 est ajouté sous le sous-assemblage 0000000063. En outre, l'article 0000000067 est supprimé du sous-assemblage 0000000064.

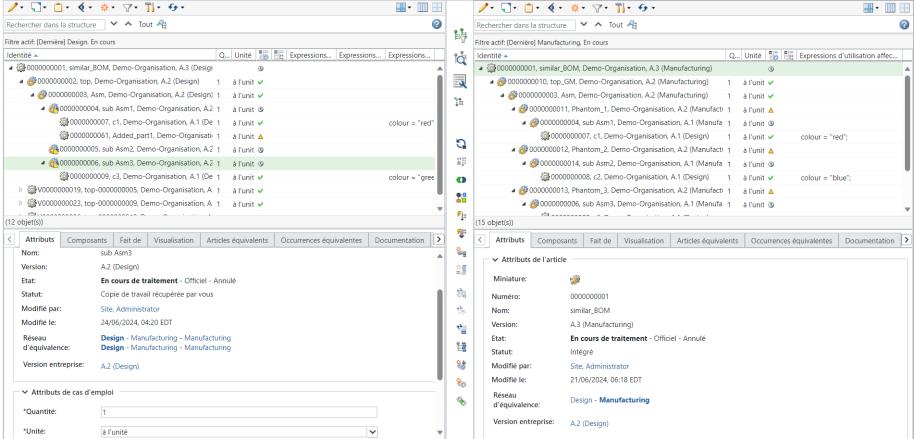

5. Une fois le processus de suppression terminé, la structure de nomenclature d'étude générique mise à jour apparaît comme suit :
6. Configuration des variantes : permet de mettre à jour les nomenclatures d'étude génériques dans la vue en amont pour incorporer les mises à jour apportées aux nomenclatures d'étude génériques.

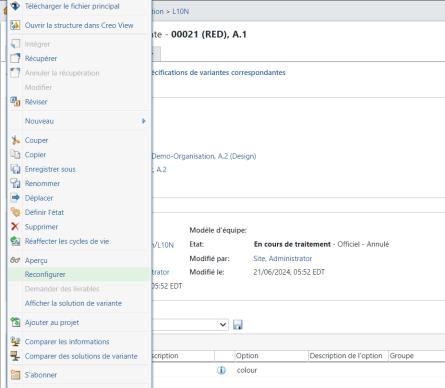

Utilisez l'action Reconfigurer pour la spécification de variante. Conservez toutes les informations existantes mentionnées dans les onglets. Révisez uniquement la spécification de variante en aval existante, comme indiqué ci-dessous :

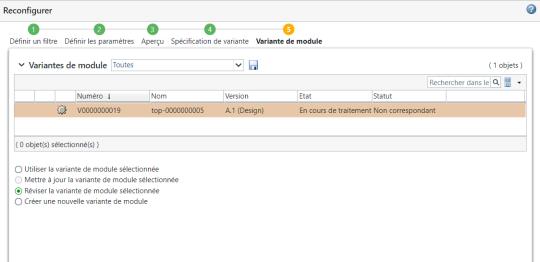

Dans la boîte de dialogue Reconfigurer, vous devez sélectionner l'option Réviser la variante de module sélectionnée.

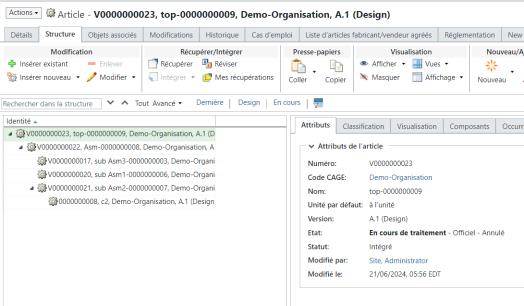

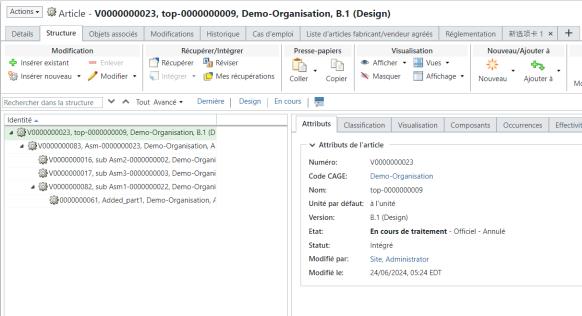

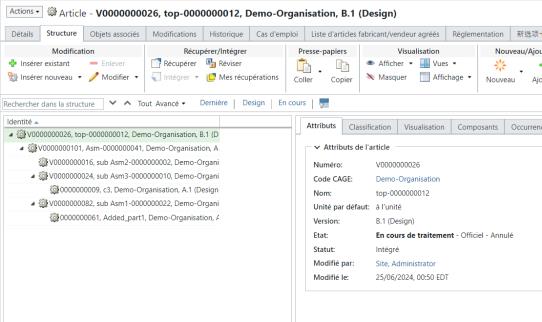

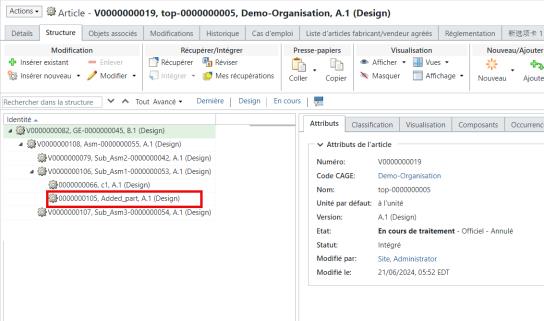

7. Les structures de variante E mises à jour s'affichent comme suit :
L'article 0000000105 est ajouté à la structure.
L'article 0000000105 est ajouté à la structure. En outre, l'article 0000000067, C2 est supprimé de la structure.
L'article 0000000105 est ajouté à la structure.
8. Dans le Transformateur de nomenclature, vous pouvez utiliser l'action Synchroniser les structures pour détecter et résoudre les divergences entre les articles équivalents de premier niveau dans les deux structures présentes sous des noeuds similaires. Dans ce cas, le système propage les modifications de la nomenclature d'étude générique à la nomenclature de fabrication générique. Autrement dit, les modifications apportées à la structure de nomenclature d'étude générique sont également mises à jour dans la structure de nomenclature de fabrication générique. Pour plus d'informations, consultez la rubrique Synchronisation des structures en amont et en aval.
9. Si vous le souhaitez, vous pouvez utiliser l'action Mettre à jour vers l'objet équivalent en amont actuel pour mettre à jour les liens d'équivalence de la nomenclature de fabrication générique.

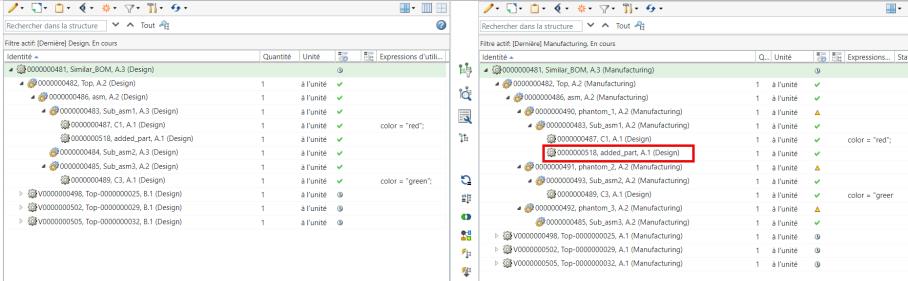

La structure de nomenclature de fabrication générique mise à jour dans la vue en aval s'affiche comme suit :
L'article 0000000105 est ajouté sous 0000000063, Sub_Asm1. En outre, l'article 0000000067, C2 est supprimé de la structure.
En outre, l'article 0000000068, C3 est déplacé sous 0000000073, Sub_Asm2. Auparavant, l'article était présent sous 0000000065, Sub_Asm3.

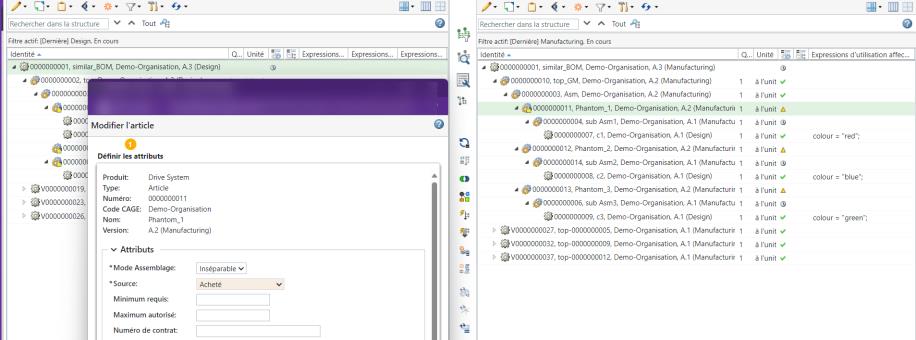

10. Modifiez les attributs d'un article fantôme dans la vue en aval. Dans ce cas, les attributs Mode Assemblage et Source de l'article fantôme 0000000073, Sub_Asm2 sont modifiés.
Ici, la nomenclature d'étude générique, la nomenclature de fabrication générique et les variantes de nomenclatures d'étude sont synchronisées. C'est-à-dire que le travail à effectuer avant l'utilisation de l'action Mettre à jour les nomenclatures de fabrication en aval en série est maintenant terminé.

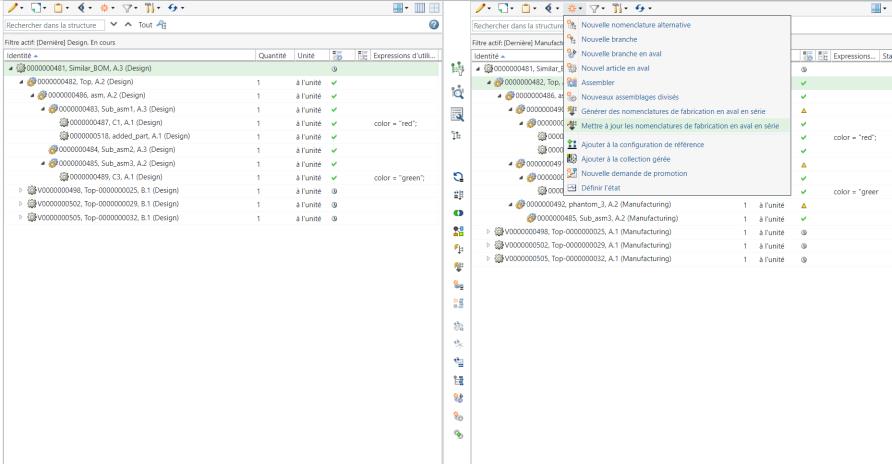

11. Sélectionnez la nomenclature de fabrication générique dans la vue en aval et cliquez sur Nouveau/Ajouter > Mettre à jour les nomenclatures de fabrication en aval en série.
*
Pour mettre à jour en série toutes les variantes de nomenclature de fabrication dans la vue en aval, sélectionnez la nomenclature de fabrication générique dans la vue en aval et cliquez sur Nouveau/Ajouter > Mettre à jour les nomenclatures de fabrication en aval en série.

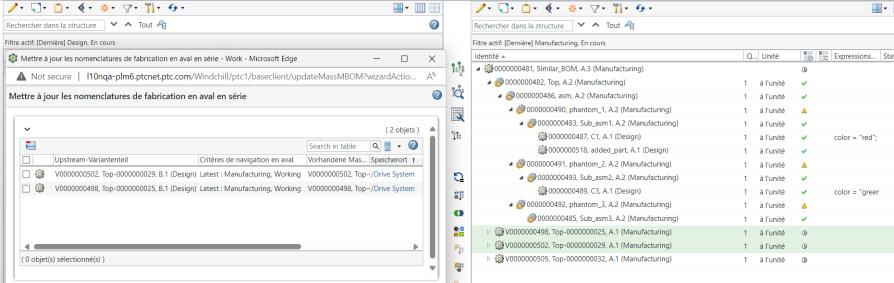

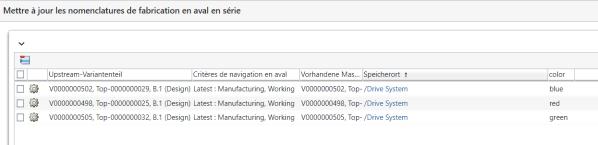

12. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série s'affiche. Elle affiche toutes les variantes de nomenclature de fabrication.
*
Si vous le souhaitez, vous pouvez sélectionner une variante de nomenclature de fabrication et cliquer sur l'action Supprimer la ligne sélectionnée pour supprimer la variante de nomenclature de fabrication dans la boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série.
13. Cliquez sur Terminer. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série se ferme. Le système met à jour toutes les variantes de nomenclature de fabrication en fonction des modifications apportées aux variantes de nomenclature d'étude et aux structures de nomenclature de fabrication génériques.
◦ Le système met à jour le lien d'équivalence entre variantes de nomenclature d'étude et les variantes de nomenclature de fabrication.
◦ Le système récupère les noeuds des variantes de nomenclature de fabrication impactés.
◦ Vous pouvez également utiliser l'action Mettre à jour l'indicateur de statut équivalent cumulé disponible dans la barre d'outils du volet central pour mettre à jour le statut de l'indicateur équivalent cumulé. Pour plus d'informations, consultez la rubrique Updating the Cumulative Equivalent Status (en anglais).

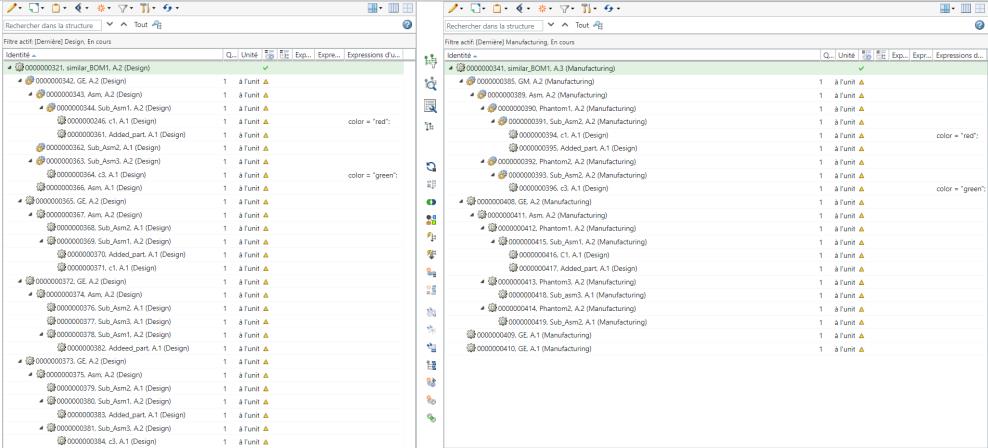

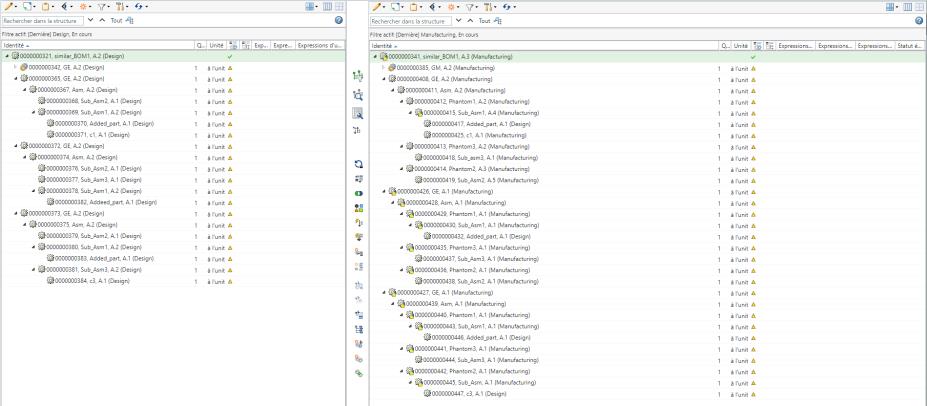

◦ L'image ci-après illustre les structures développées :
Le système a propagé toutes les modifications vers les variantes de nomenclature de fabrication depuis les variantes de nomenclature d'étude et les nomenclatures de fabrication génériques. Examinez la structure présente sous la première variante de nomenclature de fabrication V0000000090 :
▪ L'article 00000000105 est ajouté sous la première variante de nomenclature de fabrication V0000000090.
▪ L'article 00000000067, qui était présent sous V00000000116, est enlevé.
▪ Le système propage les modifications apportées à l'attribut pour l'article fantôme 00000000113.
Le système propage les modifications similaires vers les deux variantes de nomenclature de fabrication restantes. C'est-à-dire V0000000095 et V0000000100.
Informations supplémentaires
• Vous pouvez également mettre à jour de manière sélective les variantes de nomenclature de fabrication. Par exemple, vous pouvez sélectionner une ou plusieurs variantes de nomenclatures de fabrication et lancer l'action Mettre à jour les nomenclatures de fabrication en aval en série.
Dans ce cas, la boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série affiche uniquement les variantes de nomenclature de fabrication sélectionnées.
• Le système prend en charge les divergences associées aux entités suivantes pour l'implémentation de l'action Mettre à jour les nomenclatures de fabrication en aval en série :
◦ Modifications au niveau structurel : article ajouté, article supprimé, restructuration des structures de nomenclature de fabrication génériques.
◦ Modifications au niveau de l'article : attributs d'article, attributs de cas d'emploi, attributs d'usine, attributs de service, effectivité et caractéristiques de contrôle standard, documents.
◦ Modifications au niveau de l'utilisation : attributs de cas d'emploi, quantité, position, attributs d'occurrence.
*
Les divergences de remplacement d'article, de représentation flexible et de modification d'expression ne sont pas prises en charge.
