Текущие и предыдущие значения для типов изменений

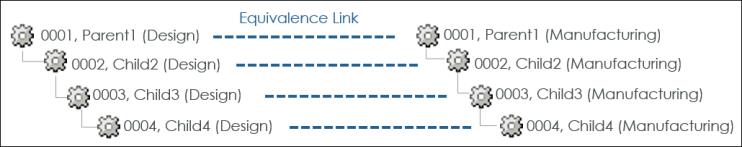

В таблице на панелях Изменения родительского объекта и Результирующие изменения дочернего объекта отображаются обновленные сведения о детали с текущими и предыдущими значениями для типа изменения. В следующей таблице приведены примеры текущих и предыдущих значений для каждого типа изменений. В примере рассматривается следующая структура:
Тип изменения | Текущее значение | Предыдущее значение |
|---|---|---|
Добавленные детали | Путь от родительского узла к добавленной детали с использованием символа вертикальной черты (|). Например, если в данном примере в деталь Child2 добавлена деталь Child5 (0005), отображается путь 0001|0002|0005. | Пустое. |
Контролируемые характеристики | Добавленная контролируемая характеристика в следующем формате: "Контролируемая характеристика - <обозначение>, <наименование>". Например, "Контролируемая характеристика - 000306, CC1". Пустое, если контролируемая характеристика удалена. | Удаленная контролируемая характеристика в следующем формате: "Контролируемая характеристика - <обозначение>, <наименование>. Например, "Контролируемая характеристика - 000413, CC7". Пустое, если контролируемая характеристика добавлена. |
Ограничение применимости | Обновленные значения ограничения применимости детали в формате: Тип: | Контекст: | Квалификатор: | Диапазон:. Например, для изменений в ограничении применимости по дате в детали Child3 текущее значение отображается следующим образом: Тип: Дата| Контекст: 0003| Квалификатор: Точное| Диапазон: 12.03.2019 - 19.03.2019. | Предыдущие значения ограничения применимости детали в формате: Тип: | Контекст: | Квалификатор: | Диапазон:. Например, для изменений в ограничении применимости по дате в детали Child3 предыдущее значение отображается следующим образом: Тип: Дата| Контекст: 0003| Квалификатор: Точное| Диапазон: 18.02.2019 - 25.02.2019. |
Гибкое представление | Путь от родительского узла, который содержит гибкие констр. элементы, до дочерней детали с обновляемым гибким представлением, с использованием символа вертикальной черты (|) в качестве разделителя. Например, если обновляется дочерняя деталь Child3, а узел Parent1 в данном примере содержит констр. элемент гибкого представления, отображается путь 0001|0002|0003. Пустое, если удалено гибкое представление. | Путь от родительского узла, который содержит гибкие констр. элементы, до дочерней детали с обновляемым гибким представлением, с использованием символа вертикальной черты (|) в качестве разделителя. Например, если обновляется дочерняя деталь Child3, а узел Parent1 в данном примере содержит констр. элемент гибкого представления, отображается путь 0001|0002|0003. Пустое, если добавлено гибкое представление. |
Выражения вхождения | Обновленное значение выражения вхождения, назначенного детали. Например, (СИНИЙ). | Предыдущее значение выражения вхождения, назначенного детали. Например, (КРАСНЫЙ). |
В неправильном положении | Обновленные значения координат X, Y и Z и значения по осям X, Y и Z для детали. Например: 1.0m 2.0m 3.0m 6.0r 7.0r 8.0r. | Предыдущие значения координат X, Y и Z, а также значения по осям X, Y и Z для детали. Например: 0.0m 2.0m 1.0m 5.0r 0.0r 0.0r. |
Атрибуты детали | Обновленное значение атрибута детали. Например, "Источник=Изготовление". | Предыдущее значение атрибута детали. Например, "Источник=Закупка". |
Количество | Обновленное значение количества. Например, 2.0. | Предыдущее значение количества. Например, 1.0. |
Удаленные детали | Пустое. | Путь от родительского узла к удаленной детали с использованием в качестве разделителя символа вертикальной черты (|). Например, если в данном примере удалена деталь Child3, отображается путь 0001|0002|0003. |
Замененные детали | Путь от родительского узла к замещенной детали с использованием в качестве разделителя символа вертикальной черты (|). Например, если в данном примере деталь Child3 заменена деталью Child6 (0006), отображается путь 0001|0002|0006. | Путь от родительского узла к предыдущей детали с использованием в качестве разделителя символа вертикальной черты (|). Например, если в данном примере деталь Child3 заменена деталью Child6 (0006), отображается путь 0001|0002|0003. |
Атрибуты использования | Обновленное значение атрибута использования. Например, Поисковое обозначение=10". | Предыдущее значение атрибута использования. Например, "Поисковое обозначение=40". |
Выражения использования | Обновленное значение выражения использования, назначенного детали. Например, (СИНИЙ). | Предыдущее значение выражения использования, назначенного детали. Например, (КРАСНЫЙ). |
