Преобразование ведомости конструкционных материалов в производственную ведомость материалов

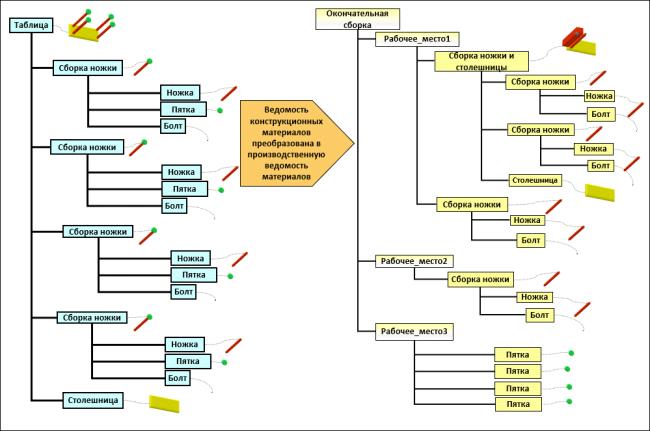

Преобразование ведомости конструкционных материалов в производственную ведомость материалов является ключевым компонентом производственного процесса. Как правило, представление в проекте ("как задумано") о том, как должно производиться изделие, отличается от производственного представления ("как запланировано") о том, как изделие будет скомпоновано.
Windchill MPMLink позволяет как инженерам-конструкторам, так и инженерам-технологам не только изменять соответствующие ведомости материалов, но и поддерживать ассоциативные связи ведомостей материалов (эквивалентные связи) между ними. Это гарантирует, что любые изменения в конструкции изделия становятся известны инженерам-технологам, и влияние таких изменений можно сразу увидеть.
 | Эта процедура применима только если настройка Вставка деталей задана как Вставить и ассоциативно связать с ведомостью материалов. Дополнительные сведения см. в разделе Правка настроек пользователя. |
Ниже перечислены способы преобразования ведомости конструкционных материалов в производственную ведомость материалов.
• Переименование деталей ведомости конструкционных материалов (новое обозначение детали).
Используйте, если детали ведомости конструкционных материалов и детали производственной ведомости материалов должны иметь различные обозначения деталей или если несколько сборок производственной ведомости материалов необходимо использовать для одной сборки ведомости конструкционных материалов.
• Повторное использование детали ведомости конструкционных материалов в производственной ведомости материалов (добавление выбранной детали).
Используйте, если деталь ведомости конструкционных материалов не нуждается в изменении при использовании в производственной ведомости материалов и если не требуется отдельного управления этой деталью (например, при управлении изменениями, ограничении применимости, создании новых версий и т. д.).
• Создание новой ветви детали ведомости конструкционных материалов.
Используйте, если деталь производственной ведомости материалов сохраняет то же самое обозначение детали, что и в ведомости конструкционных материалов, но для нее необходимо отдельное управление.
• Использование вкладки Визуализация для копирования и вставки деталей.
| | Не все проектные детали требуют преобразования при планировании их производства. В этом случае проектная деталь может использоваться как есть в родительской технологической сборке. |
| | Невозможно перенести детали из родительской сборки в дочернюю, если нет доступа к вариантам, которые назначены деталям, выбранным для преобразования. |
Дополнительные сведения см. в разделе Добавление деталей с ассоциативными связями ведомости материалов.
