Пример 2. Подсветка вхождений в структуре дерева на основе выбора на вкладке "Визуализация" в преобразователе ведомости материалов

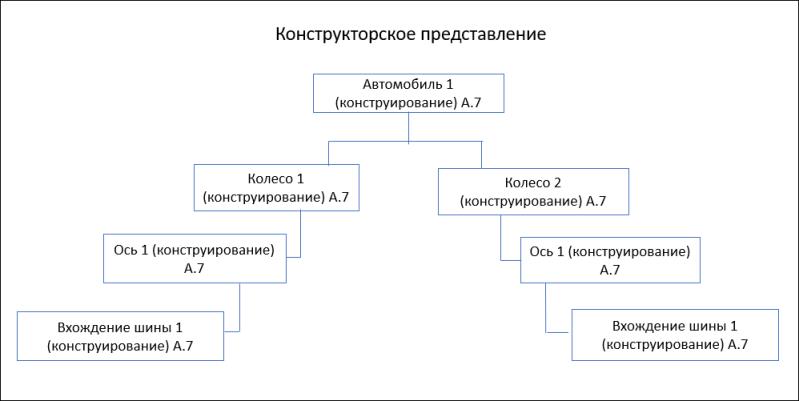

В следующем примере показано поведение действия Пользовательский выбор в режиме вхождений при конфигурировании свойства, как описано в подразделе "Конфигурирование свойств пользовательского выбора" раздела Сведения о действии "Пользовательский выбор" на вкладке "Визуализация" преобразователя ведомости материалов. Рассмотрим следующий пример структуры.
В случае вхождений, когда выбрано конкретное вхождение на вкладке Визуализация, в структуре дерева подсвечивается только дочернее вхождение первого уровня конкретного вхождения, удовлетворяющего заданным в свойстве критериям.
1. Конфигурация свойства имеет следующий вид:
<AddToProperty name="com.ptc.windchill.associativity.upstreamCustomVizSelectionObjectTypes" value="wt.part.WTPart2|str1|true"/>
2. На панели инструментов вкладки Визуализация щелкните
Помощь при выборе > , чтобы включить действие Пользовательский выбор.
Помощь при выборе > , чтобы включить действие Пользовательский выбор.3. На вкладке Визуализация преобразователя ведомости материалов выберите Tire Occurrence 1 (Design) A.7 в разделе Wheel 1 (Design) A.7.
В структуре дерева подсвечивается только потомок первого уровня конкретного вхождения, удовлетворяющего критериям, заданным в свойстве.
4. Wheel 1 (Design) A.7 - единственное вхождение, удовлетворяющее критериям набора. Axle 1 (Design) A.7 в разделе Wheel 1 (Design) A.7 подсвечивается в структуре дерева
