Пример 1. Подсветка деталей в структуре дерева на основе выбора на вкладке "Визуализация" в преобразователе ведомости материалов

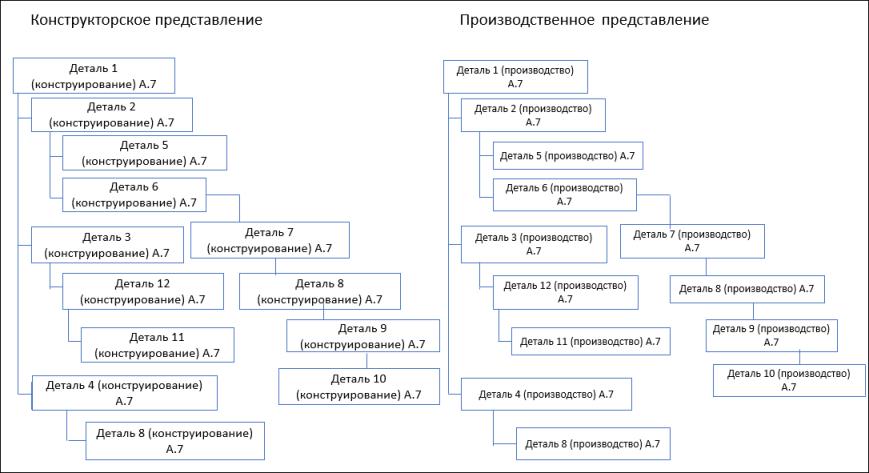

В следующем примере показано поведение действия Пользовательский выбор в режиме использования при конфигурировании свойства, как описано в подразделе "Конфигурирование свойств пользовательского выбора" раздела Сведения о действии "Пользовательский выбор" на вкладке "Визуализация" преобразователя ведомости материалов. Рассмотрим следующий пример структуры.
1. Конфигурация свойства имеет следующий вид:
<AddToProperty name="com.ptc.windchill.associativity.upstreamCustomVizSelectionObjectTypes" value="wt.part.WTPart|str1|true"/>
2. На панели инструментов вкладки Визуализация щелкните
Помощь при выборе > , чтобы включить действие Пользовательский выбор.
Помощь при выборе > , чтобы включить действие Пользовательский выбор.3. На вкладке Визуализация преобразователя ведомости материалов выберите Part 9 (Design) A.7.
4. Если Part 6 (Design) A.7 - единственная деталь, удовлетворяющая критериям набора, то Part 7 (Design) A.7 подсвечивается в структуре дерева.
