Сведения о действии "Собрать" в преобразователе вед. материалов
Действие Собрать в родительском представлении преобразователя вед. материалов можно использовать для создания в дочернем представлении нескольких альтернативных сборок из существующих сборок в родительском представлении.
Инженер-технолог может использовать это действие для создания в дочернем представлении нескольких альтернативных сборок с различными цветами, материалами и т. д. Действие Собрать позволяет эффективно управлять несколькими ведомостями материалов. При использовании действия Собрать можно выбрать способ использования дочерних деталей в дочернем представлении. Дополнительные сведения см. в видео. Чтобы просмотреть видео в окне большего размера, щелкните заголовок видео. Это позволяет открыть видео в новой вкладке YouTube.
Примите во внимание следующие два варианта использования.
Пример использования 1
Инженер-конструктор создает сборку дверцы автомобиля в родительском представлении, а инженер-технолог может использовать действие Собрать, чтобы создать в дочернем представлении альтернативные сборки дверцы автомобиля с использованием цветов Red, White и Gray.
Пример использования 2
Инженер-конструктор создает сборку автомобильного сиденья в родительском представлении, а инженер-технолог может использовать действие Собрать, чтобы создать альтернативную сборку текстуры автомобильного сиденья с использованием материалов Nylon, Leather, Polyester и Vinyl.
Ключевые моменты

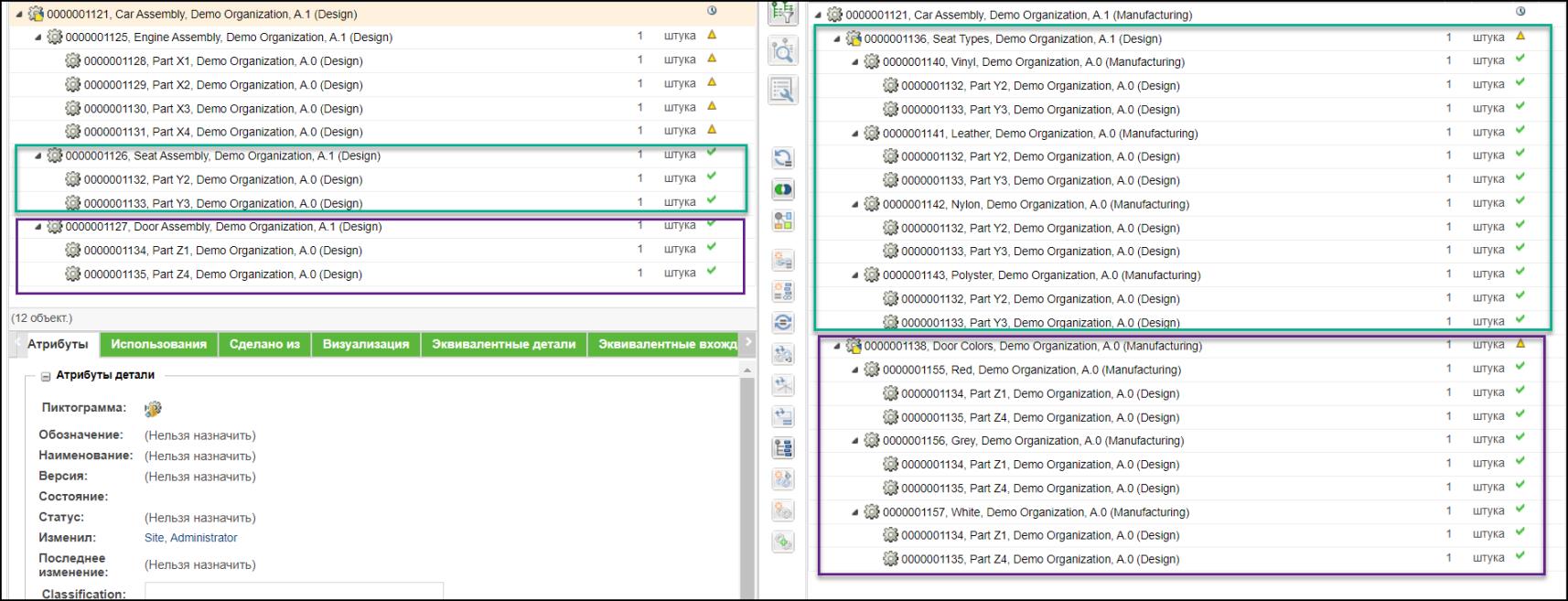

• Сборка в родительском представлении и соответствующие альтернативные сборки в дочернем представлении считаются набором. Например, сборки, помеченные зеленым, считаются одним набором, а сборки, помеченные синим - другим.
Можно также выбрать несколько сборок в родительском представлении для создания альтернативных сборок в дочернем представлении. В этом случае несколько сборок в родительском представлении и альтернативных сборок в дочернем представлении считаются набором.
• В наборе существует альтернативная эквивалентная связь между выбранными сборками в родительском представлении и соответствующими альтернативными сборками в дочернем представлении.
Примеры:
◦ Для набора, помеченного зеленым цветом, существует альтернативная эквивалентная связь между деталью Seat Assembly в родительском представлении и деталью Nylon в дочернем представлении.
◦ Для набора, помеченного зеленым цветом, существует альтернативная эквивалентная связь между деталью Seat Assembly в родительском представлении и деталью Vinyl в дочернем представлении.
• В наборе существует эквивалентная связь между дочерними деталями сборки в родительском представлении и дочерними деталями альтернативных сборок в дочернем представлении.
• Сборки в дочернем представлении взаимно исключают друг друга.
• Имейте в виду, что сборка A присутствует в родительском представлении. Альтернативные сборки B, C и D создаются из сборки A с помощью действия Собрать. После создания альтернативных сборок были внесены изменения в сборку A в родительском представлении. Эти изменения можно встроить в альтернативные сборки B, C и D с помощью действия Обновить до текущих эквивалентных объектов или действия
"Обнаружить расхождения".
"Обнаружить расхождения".Используйте значок
в диалоговом окне Обновить до текущих эквивалентных объектов или Проверить и разрешить расхождения, чтобы разрешить расхождения со статусом Интерактивный или Авто. Дополнительные сведения см. в разделе
в диалоговом окне Обновить до текущих эквивалентных объектов или Проверить и разрешить расхождения, чтобы разрешить расхождения со статусом Интерактивный или Авто. Дополнительные сведения см. в разделе
