Anwendungsfall 10: Downstream-Struktur unter Berücksichtigung der Prozessplan-Zuordnung generieren
Ein Eltern-Teil kann zu einem Teil in der übertragenen Struktur mit einer Logik hinzugefügt werden, die Informationen aus zugeordneten Prozessplänen nutzt. Wenn ein Prozessplan einem zu übertragenden Upstream-Teil zugeordnet ist, verwendet das System die Zuordnung zwischen dem Teil und der Operation, um die Erstellung eines Eltern-Teils in der übertragenen Struktur auszulösen. Diese Logik erfordert die Definition eines benutzerdefinierten Attributs für den Link zwischen Fertigungsvorgang und Teil, um den Namen des Eltern-Teils anzugeben.

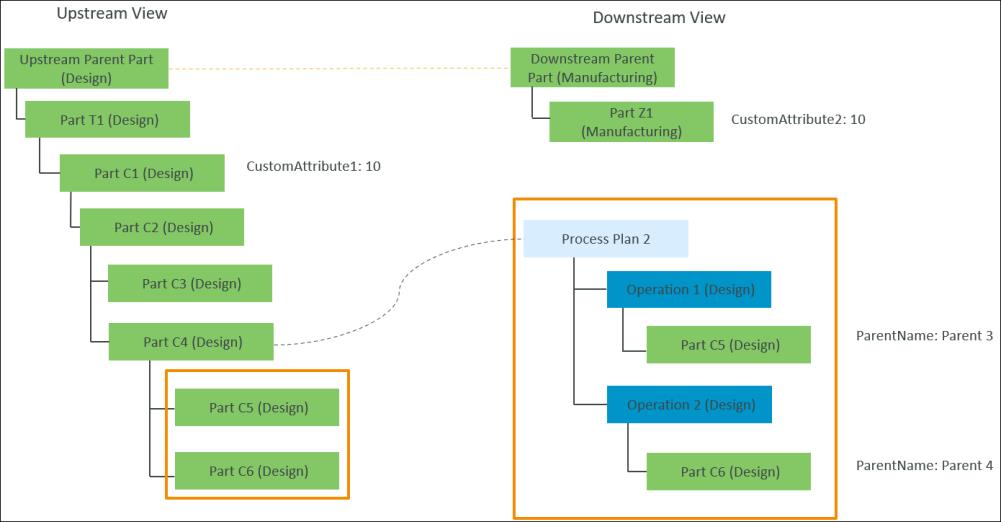

Angenommen, im Stücklisten-Transformator ist die folgende Struktur vorhanden:
• Zwischen Upstream Parent Part (Design) und Downstream Parent Part (Manufacturing) ist ein Äquivalenz-Link vorhanden.
• Alle Teile in der Struktur sind vom Typ wt.part.WTPart.
• Process Plan 2 ist in der Upstream-Struktur Part C4 (Design) zugeordnet, wobei Part C5 (Design) und Part C6 (Design) von dessen Operationen verbraucht werden. Das benutzerdefinierte Attribut ParentName wird verwendet, um die Namen der Eltern-Teile anzugeben. Der Prozessplan löst die Erstellung von Eltern-Teilen für Part C5 (Design) und Part C6 (Design) aus.
1. Greifen Sie unter Windchill/codebase/com/ptc/core/foundation/associativity auf die Datei associativity.properties.xconf zu.
2. Fügen Sie in der Datei Windchill/codebase/com/ptc/core/foundation/associativity die folgenden Umstrukturierungsregeln hinzu:
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformoption=newPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=CustomAttribute1:10:CustomAttribute2:10"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="useProcessPlanLogicEnabled=true"/>
Die Eigenschaft <Property name="com.ptc.windchill.associativity.reconciliation.addusage.processPlanAllocationAttribute" default="ParentName"/> ist bereits in der Datei associativity.properties.xconf unter Windchill/codebase/com/ptc/core/foundation/associativity vorhanden. Sie wird bei diesem Anwendungsfall für den Prozessplan verwendet. Sie können den Standardwert ändern. Hier ist ParentName das benutzerdefinierte Attribut für den Link zwischen Fertigungsvorgang und Teil.
 | Nachdem Sie die Aktion  für das ausgewählte Teil in der Upstream-Struktur initiiert haben, durchläuft das Windchill System die Struktur unterhalb des ausgewählten Teils. Diese Konfiguration stellt sicher, dass:• Wenn das Windchill System ein Teil erkennt, bei dem das Teileattribut CustomAttribute1 auf 10 festgelegt ist, wird das erkannte Teil in der Downstream-Struktur unter dem Teil als neues Teil hinzugefügt, dessen Teiletyp wt.part.WTPart ist und bei dem das Teileattribut CustomAttribute2 auf 10 festgelegt ist. • Basierend auf dem Attribut ParentName erstellt das System ein neues Teil im Downstream. Die den Operationen im Prozessplan zugeordneten Teile werden unter diesem Teil hinzugefügt. |
3. Wählen Sie Part T1 (Design) aus, und klicken Sie in der Symbolleiste im mittleren Fensterbereich auf .

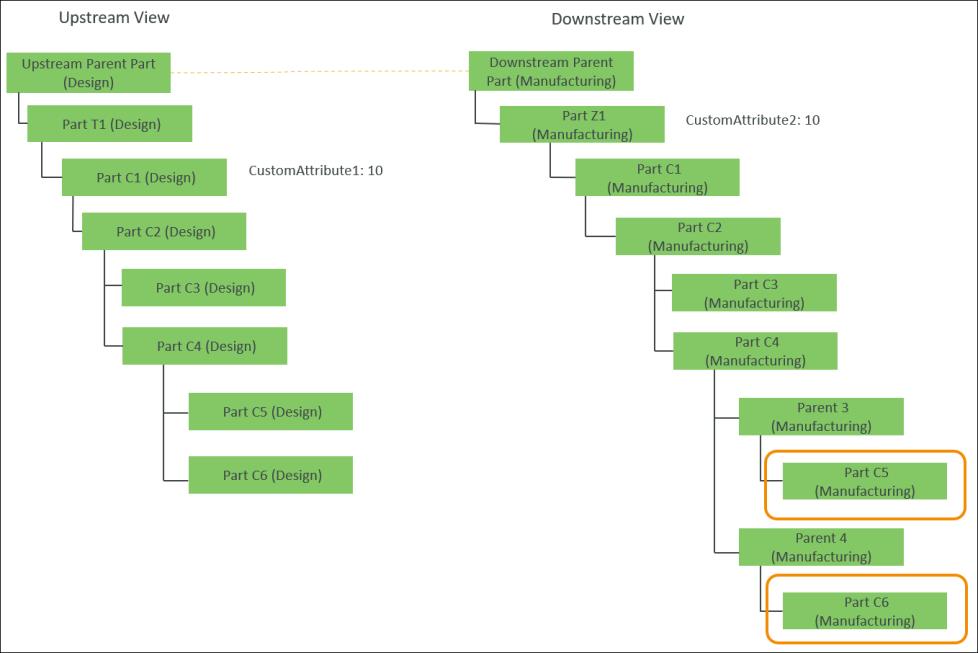

.4. Daraufhin wird im Stücklisten-Transformator die folgende Struktur angezeigt:
Nachdem die Aktion "Downstream-Struktur generieren" ausgeführt wurde, wird Part C4 (Manufacturing) umstrukturiert, um die neuen Eltern-Teile aufzunehmen. Parent 3 und Parent 4 werden in der aktiven Downstream-Ansicht erstellt, d.h. für die Fertigung. Der Grund dafür ist, dass Parent 3 und Parent 4 jeweils dem benutzerdefinierten Attribut ParentName von Part C5 (Design) und Part C6 (Design) als Werte zugewiesen sind.
"Downstream-Struktur generieren" ausgeführt wurde, wird Part C4 (Manufacturing) umstrukturiert, um die neuen Eltern-Teile aufzunehmen. Parent 3 und Parent 4 werden in der aktiven Downstream-Ansicht erstellt, d.h. für die Fertigung. Der Grund dafür ist, dass Parent 3 und Parent 4 jeweils dem benutzerdefinierten Attribut ParentName von Part C5 (Design) und Part C6 (Design) als Werte zugewiesen sind.In diesem Anwendungsfall wird die Transformation anhand der folgenden beiden Eigenschaften durchgeführt:
• <AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="useProcessPlanLogicEnabled=true"/>
• <Property name="com.ptc.windchill.associativity.reconciliation.addusage.processPlanAllocationAttribute" default="ParentName"/>.
Benutzerdefinierte Attribute definieren
In diesem Fall verwendet das System die Eigenschaft <Property name="com.ptc.windchill.associativity.reconciliation.addusage.processPlanAllocationAttribute" default="ParentName"/>. Sie können den Standardwert auch ändern. Hier ist ParentName das benutzerdefinierte Attribut für den Link zwischen Fertigungsvorgang und Teil.
