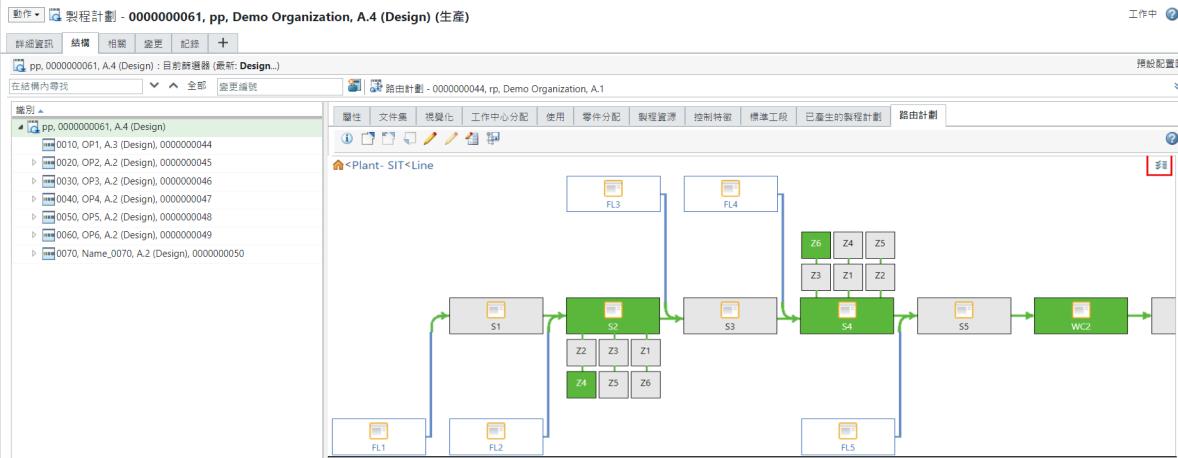

“工艺路线计划”选项卡
使用工艺计划阅览器 (PPB) 中的“工艺路线计划”选项卡，可以查看工厂和生产线的图形表示。此类表示包括：
• 工厂内的工作中心、工作站、进料线和区域
• 已本地化到特定工作站或进料线的工序
 | 仅当在工艺路线计划上下文中打开工艺计划时，才能在 PPB 中查看“工艺路线计划”选项卡。 |
在工艺路线计划上下文中打开工艺计划后，工艺路线计划的标识将在工艺计划选项卡上方显示。如果检出了工艺路线计划，则工艺路线计划对象名称旁还会显示“已检出”图标。
使用“工艺路线计划”选项卡中的“选项”菜单
在“工艺路线计划”选项卡中，单击

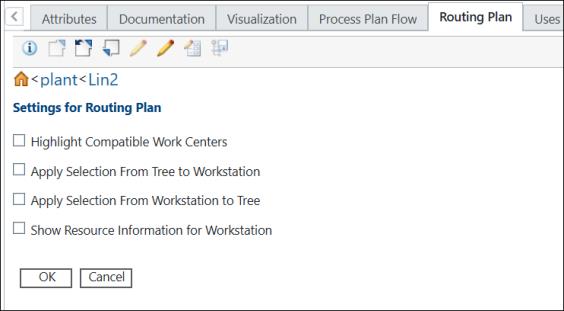

“选项”，可以更改“工艺路线计划”选项卡设置。显示以下操作：
“选项”，可以更改“工艺路线计划”选项卡设置。显示以下操作：• 突出显示兼容的工作中心
• 将树中的选择内容应用到工作站
• 将工作站中的选择内容应用到树
• 显示工作站的资源信息
默认不启用上述所有操作。要启用这些操作，单击“工艺路线计划”选项卡中的 “选项”，然后启用这些操作。
“选项”，然后启用这些操作。| | • 系统会记住您的选择。 • 只有在启用“显示工作站的资源信息”操作的情况下，其中包含“本地化的工序”、“工作中心”、“技能”、“工具”和“工艺材料”实体的列才会显示在“工艺路线计划”选项卡中。 |
突出显示兼容的工作中心
使用“突出显示兼容的工作中心”操作，可以突出显示满足选定工序的兼容性要求的工作中心。兼容的工作中心以橙色突出显示。
假设以下场景：
1. 您需要了解 PPB 树结构中提供的工序 0030 的兼容工作站。要了解这一点，必须先选择工作站，然后在“兼容性”选项卡的“兼容项”表格中添加所需的资源。有关详情，请参阅以下主题：
◦ “兼容性”选项卡。
◦ 创建兼容性链接。

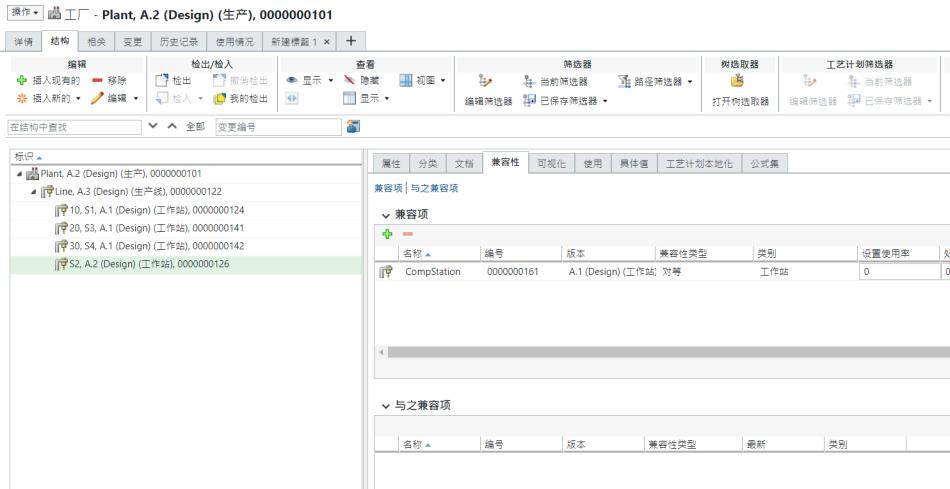

在本用例中，工作站 S2 和资源 CompStation 之间存在兼容性链接。
2. 在 PPB 树结构中，选择工序 0030，然后使用“分配资源”操作将资源 CompStation 分配给工序 0030。资源记录显示在工序 0030 下。有关详情，请参阅在工艺计划阅览器中将工艺资源分配给工序。
3. 在“工艺路线计划”选项卡中，单击 “选项”，然后选择“突出显示兼容的工作中心”操作。

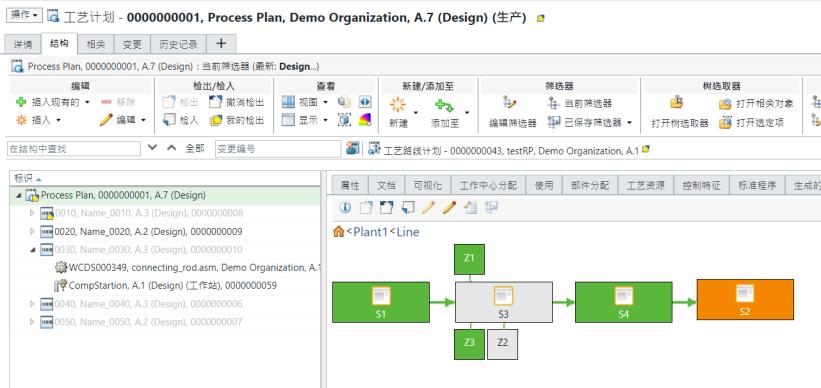

“选项”，然后选择“突出显示兼容的工作中心”操作。4. 在 PPB 树结构中，选择工序 0030。兼容的工作站 S2 以橙色突出显示。
如果需要，可以在工作站 S2 上拖放工序 0030 以完成本地化过程。在工作站 S2 上本地化工序时，橙色将消失。在进行本地化时，工作站 S2 变为绿色。
将树中的选择内容应用到工作站
在工艺计划树结构中选择本地化的工序后，使用“将树中的选择内容应用到工作站”操作可以突出显示“工艺路线计划”选项卡中的工作站。工作站以蓝色突出显示。如果未本地化工序，不会突出显示任何内容。

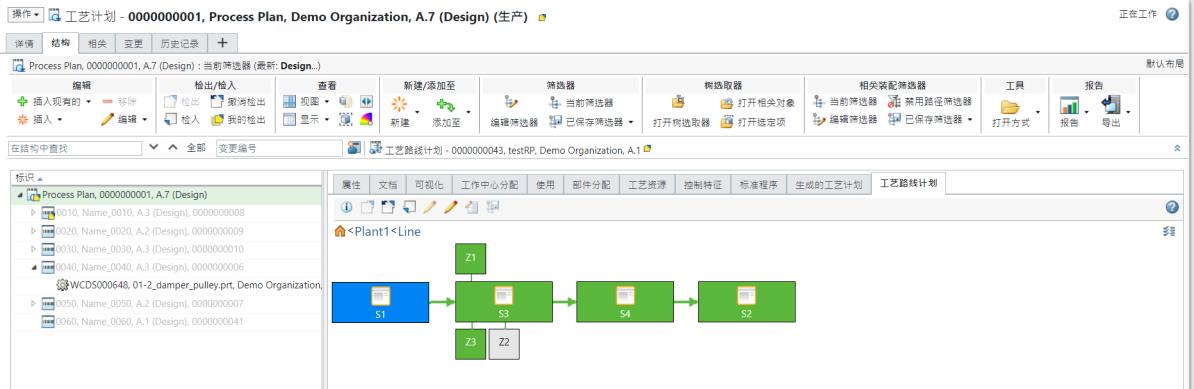

在本用例中，工序 0010 在工艺计划阅览器 (PPB) 树结构中处于选定状态。工作站 S1 是将工序 0010 本地化到的工作站。因此，系统以蓝色突出显示工作站 S1。
| | 假设以下场景：将工序本地化到进料线下的某一工作站。在此类场景中，如果在 PPB 树结构中选择此工序，系统不会展开进料线结构。因此，如果涉及到进料线，在使用“将树中的选择内容应用到工作站”操作之前，必须手动展开“工艺路线计划”选项卡中的进料线。展开后，启动该操作。系统会突出显示进料线下存在的工作台。 |
将工作站中的选择内容应用到树
在“工艺路线计划”选项卡中选择工作站或区域后，使用“将工作站中的选择内容应用到树”操作可以突出显示 PPB 树结构中本地化到该工作站或区域的所有工序。如果工序未展开，系统会展开 PPB 树结构并突出显示这些工序。

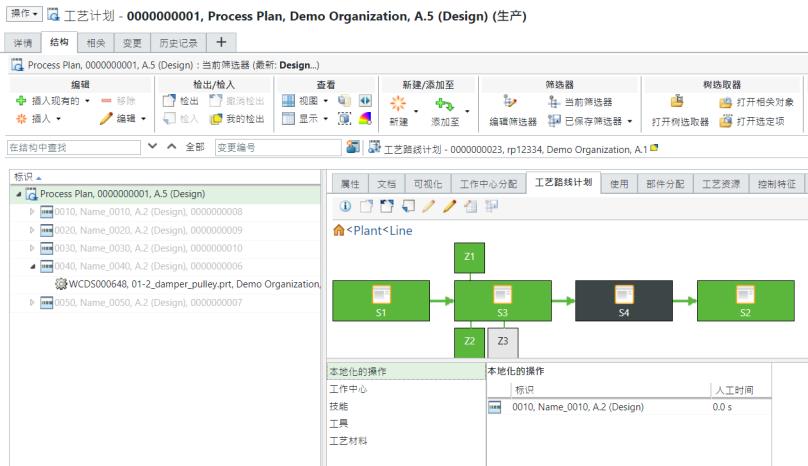

在本用例中，工作站 S4 在“工艺路线计划”选项卡中处于选定状态。工序 0030 已本地化到工作站 S4。因此，系统会在 PPB 树结构中选择工序 0030 并进行突出显示。
| | 选择所有这三个操作后，系统会优先使用“将树中的选择内容应用到工作站”和“将工作站中的选择内容应用到树”操作，而后才使用“突出显示兼容的工作中心”操作。 |
显示工作站的资源信息
使用“显示工作站的资源信息”操作，可以查看其中包含以下实体的列：
• “本地化的工序”- 查看所有本地化工序的列表。
• “工作中心”- 查看所有工作中心的列表。
• “技能”- 查看所有技能的列表。
• “工具”- 查看所有工具的列表。
• “工艺材料”- 查看所有工艺材料的列表。
有关详情，请参阅“本地化的工序”的操作。

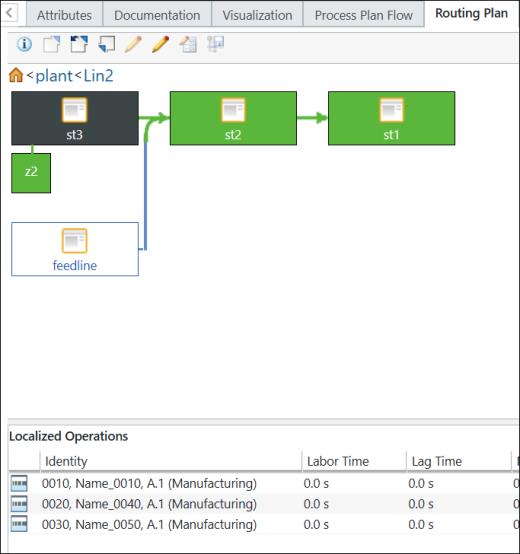

默认情况下，不会启用“显示工作站的资源信息”操作。如果未启用，“工艺路线计划”选项卡如下所示：

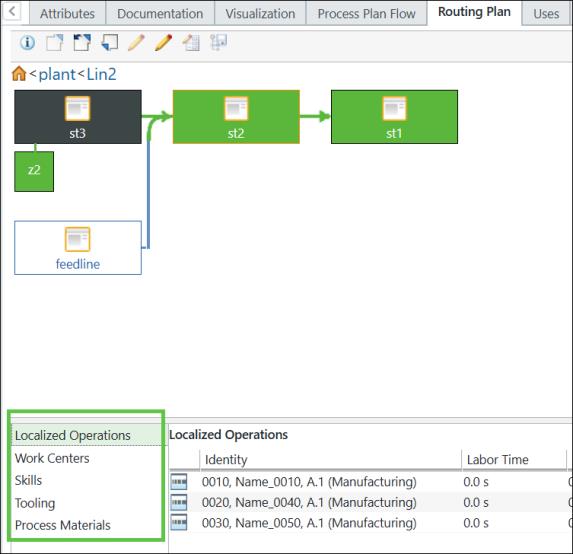

如果已启用，“工艺路线计划”选项卡如下所示：
