利用下游视图中的装配在下游视图中创建多个拆分装配
通过下游视图中的 “新建拆分装配”操作，可利用下游视图中的现有装配在下游视图中创建多个拆分装配。
要利用下游视图中的现有装配在下游视图中创建多个拆分装配，请执行以下步骤：
1. 选择下游视图中的一个或多个装配。
*
所有选定装配都必须具有相同的直接父项部件。
2. 在下游视图中，选择 “新建/添加” > “新建拆分装配”。“新建拆分装配”对话框随即打开。其中包含“在其下组装”和“设置参数”步骤。
通过“在其下组装”步骤可以创建新装配或使用现有装配。现有装配的详情 (如有) 会显示在此步骤中。
3. 在“在其下组装”步骤中，根据业务需求执行以下操作：
◦ 单击 “添加行”以创建新行。指定装配的名称，并选择性地提供“视图”、“位置”、“BOM 类型”和“替代 BOM”类型详情。
*
• 即使“新建拆分装配”部分中存在现有拆分装配，也可以添加新行。
• 如果要在已存在选定部件的产品文件夹中创建结构，请在“位置”字段中选择“自动选择文件夹”。否则，选择“选择文件夹”，然后单击 来设置替代文件夹的路径。“选择文件夹”文本框中显示的默认值即在“下游创建”部分的“上下文”和“位置”首选项中设置的值。如果“上下文”和“位置”首选项中未指定任何值，系统会将调用“新建拆分装配”操作的部件的位置视为“选择文件夹”文本框中的默认值。
◦ 使用 “移除选定行”可移除新添加的行。
◦ 也可以使用 “设置位置”操作来设置位置。单击 “设置位置”后，随即打开“设置位置”窗口。选择“上下文”和“文件夹”，然后单击“确定”。可通过单击“打开”查看选定文件夹的内容。有关详情，请参阅关于 MPMLink 中的“设置位置”操作。
*
您必须具有相应的权限才能访问指定的文件夹。
◦ 在“在其下组装”步骤中，“类型”列表显示“类型和属性管理”的“部件”部分中所示部件的所有类型和子类型。有关详情，请参阅使用“类型和属性管理”实用程序。
*
• 在“类型和属性管理”的“部件”部分中列出的资源不会在“类型”列表中列出。
• “类型”列表中显示的默认部件或子项部件取决于以下首选项中设置的值：
◦ “相关性” > “下游创建” > “类型”
◦ “结构变换类型映射列表”
◦ 选择装配，然后单击 “编辑属性值”，以设置为此操作选择的对象的任何强制可变类型属性。在“编辑属性值”对话框中，“设置”列表包含“在其下组装”选项卡各列中当前显示的必需可变属性的列表。根据“设置”列表中选择的属性，“到”字段会显示列表或输入面板。单击“应用”设置值，并使“编辑属性值”对话框保持打开状态。还可以单击“确定”退出“编辑属性值”对话框，并返回“在其下组装”步骤，其中显示有新设置的值。有关详情，请参阅设置属性值。
*
在“新建拆分装配”对话框中添加行后，如果更改可变类型属性，所添加行的条目不会再显示。“类型”列表也会更新。
◦ 选中“替换结构中的所有使用关系”复选框，将选定装配的所有使用关系均替换为新建的拆分装配。
4. 单击“下一步”进入“设置参数”选项卡。
5. “设置参数”选项卡上会显示选定部件及其第一级子项部件的属性。
属性
说明
“数量”
提供有关第一级子项部件数量的信息。
“现有下游对象”
在现有的下游对象下创建拆分装配。
*
可以选择使用“变换类型”列表在新部件下创建拆分装配。
• 如果不存在任何下游对象，“现有下游对象”列表为空。
• 如果未选择“现有下游对象”列表中的任何下游对象，会启用“变换类型”列表。
“变换类型”
从下列变换类型中选择一种类型：
• “添加相同的”- 这是“变换类型”列中的默认选择。如果希望照原样消耗部件，请选择此选项。在这种情况下，下游视图中耗用的部件的部件编号和视图均保持不变。“添加相同的”选择的行为与 BOM 变换器中的“粘贴”操作相同。
• “新建分支”-“新建分支”选择的行为与 BOM 变换器中的“粘贴为新分支”操作相同。在这种情况下，下游视图中耗用的部件的部件编号保持不变；但是，视图会发生变化。
• “新建部件”-“新建部件”选择的行为与 BOM 变换器中的“粘贴为新部件”操作相同。在这种情况下，下游视图中耗用的部件的部件编号和视图会发生变化。
使用“设置参数”步骤中的 “编辑属性值”操作可为多个拆分装配选择相同的变换类型。要执行此操作，请选择要为其设置变换类型的装配，然后单击 “编辑属性值”。“编辑属性值”对话框随即打开。在“编辑属性值”对话框中，“设置”列表包含“变换类型”列中显示的选项。选择其中一个选项，然后单击“确定”。
*
只有在未针对选定拆分装配选择“现有下游对象”列表中的任何内容时，才能使用 “编辑属性值”操作。
您还可以使用“设置参数”选项卡中提供的以下操作：
操作
说明
“显示具体值”和“隐藏具体值”
如果选择“显示具体值”，会在“设置参数”选项卡中将部件的每个具体值均显示为单独的对象。如果选择“隐藏具体值”，可根据“数量”列确定部件的具体值数量。
“启用‘在结构中选择’”和“禁用‘在结构中选择’”
如果选择“启用‘在结构中选择’”，“设置参数”选项卡中的选定部件或具体值会在下游树结构中和“可视化”选项卡上突出显示并处于选定状态。
6. 单击“完成”。即会创建新的拆分装配。
◦ 如果在“在其下组装”步骤中选中“替换结构中的所有使用关系”复选框，会将选定装配的所有使用关系都替换为拆分装配。
◦ 如果在“在其下组装”步骤中未选中“替换结构中的所有使用关系”复选框，仅会将选定装配的使用关系替换为拆分装配。
与下游视图中的“新建拆分装配”操作相关的要点
使用下游视图中的 “新建/添加” > “新建拆分装配”操作时，需要注意下列事项：

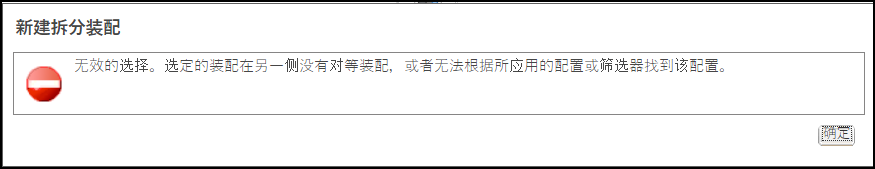

• 选择非对等部件并启动下游视图中的 “新建/添加” > “新建拆分装配”操作时，系统会显示以下错误消息：
• 在下游视图中选择多个部件后，会禁用 “新建拆分装配”操作。
用例：复制下游拆分装配中的所有工厂、工厂属性值、部门和部门属性值
