用例：复制下游拆分装配中的所有工厂、工厂属性值、部门和部门属性值

Windchill+ 用户帮助 > 其他功能 > 制造过程管理 > 将 eBOM 变换为 mBOM > 创建 mBOM > 关于 BOM 变换器中的“新建拆分装配”操作 > 用例：复制下游拆分装配中的所有工厂、工厂属性值、部门和部门属性值

通过下游视图中的

“新建拆分装配”操作，可利用下游视图中的现有装配在下游视图中创建多个拆分装配。有关详情，请参阅利用下游视图中的装配在下游视图中创建多个拆分装配。

通过以下用例，可以更好地了解 BOM 变换器下游视图中

“新建拆分装配”操作的工作机制。

配置以下用例中提及的特性，并将这些特性添加到 custom.site.xconf 文件中。有关详情，请参阅设置特性值和传播变更。借助这些特性，可以定义要在创建下游拆分装配后复制的全部或特定实体。

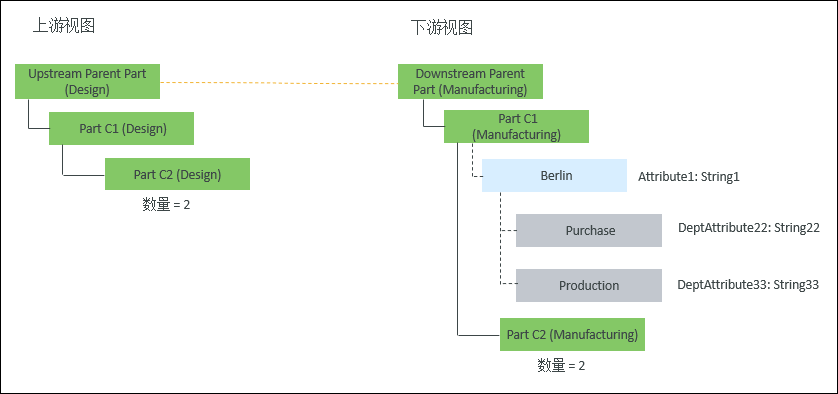

假设 BOM 变换器中显示以下结构：

• Upstream Parent Part (Design) 与 Downstream Parent Part (Manufacturing) 之间存在对等链接。

• Part C2 (Manufacturing) 是 Part C1 (Manufacturing) 的子项部件。

Part C2 (Manufacturing) 的数量为 2。

1. 将以下实体与 Part C1 (Manufacturing) 关联。

◦ Part C1 (Manufacturing) 分配有工厂 Berlin。

◦ Part C1 (Manufacturing) 分配有部门 Purchase 和 Production。

◦ 将值为 String1 的工厂属性 Attribute1 分配给工厂 Berlin。

◦ 将值为 String22 的部门属性 DeptAttribute22 分配给部门 Purchase。

◦ 将值为 String33 的部门属性 DeptAttribute33 分配给部门 Production。

2. 访问 custom.site.xconf 文件。有关详情，请参阅设置特性值和传播变更。

3. 设置下列配置：

◦ <Property name="com.ptc.windchill.mpml.copyOver.CopyOverPlantAndDepartmentData" default="true"/>

此特性可用于复制工厂、工厂属性、部门和部门属性。如果此特性设置为 false，则系统不会复制工厂、工厂属性、部门和部门属性，即使您添加了与特定工厂、工厂属性、部门和部门属性的复制相关的其他特性也是如此。

◦ 定位以下特性：

<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>。在此特性下添加以下特性：

此特性可确保复制工厂 Berlin 以及工厂 Berlin 的所有工厂属性的值。IdentityAttributes::view=Berlin@CopyAttributes:: 项可确保复制这些内容。

◦ 以下特性是复制部门实体所必需的。定位以下特性：

<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.PlantFunctionalData" multivalued="," default=""/>。在此特性下添加以下特性：

此特性可确保复制工厂 Berlin 下的所有部门和部门属性。此特性名称中的 PlantFunctionalData 项可确保复制与部门相关的所有实体。

com.ptc.windchill.enterprise.data.PlantFunctionalData 是部门数据的内部名称。由于指定了主要父项类型 PlantFunctionalData，因此复制其下的所有可变类型，即 Purchase 和 Production。

4. 在下游视图中选择 Part C1 (Manufacturing)。

5. 在下游视图中，选择

“新建/添加” >

“新建拆分装配”。“新建拆分装配”对话框随即打开。

6. 在“在其下组装”步骤中，创建两个拆分装配 Split Assembly 1 和 Split Assembly 2。

7. 在“设置参数”步骤中，针对 Part C2 (Manufacturing)，在 Split Assembly 1 和 Split Assembly 2 列中，将数量分配为 1。

有关详情，请参阅利用下游视图中的装配在下游视图中创建多个拆分装配。

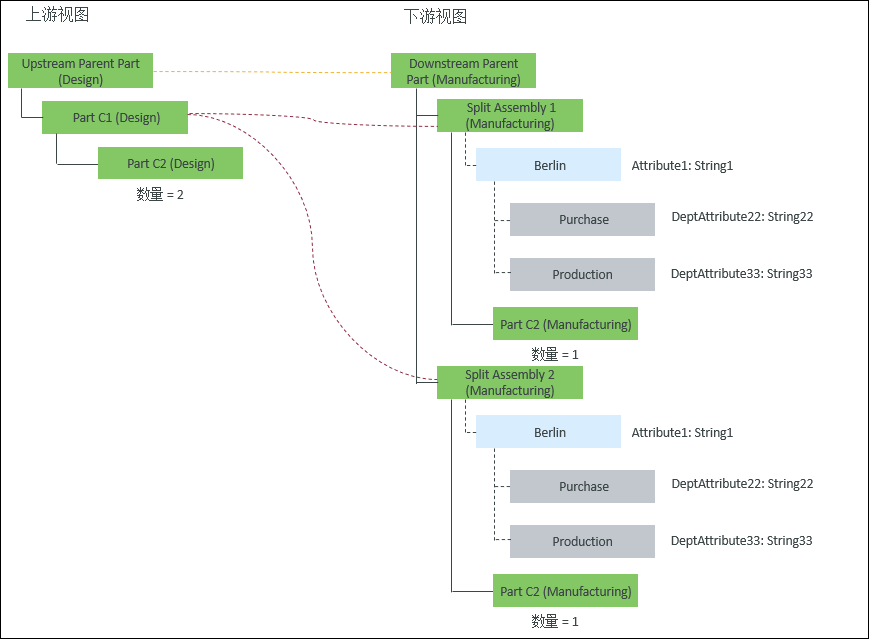

8. 单击“完成”。BOM 变换器中会显示下列结构：

在 Part C1 (Design) 和 Split Assembly 1(Manufacturing) 之间创建一个拆分对等链接。

在 Part C1 (Design) 和 Split Assembly 2(Manufacturing) 之间创建一个拆分对等链接。
