Просмотр информации, связанной с технологическим процессом
Настройка Показать связанную информацию технологического процесса управляет отображением информации, связанной с технологическим процессом. Если задано значение Показывать автоматически (по умолчанию), система автоматически отображает связанную информацию в структуре дерева технологического процесса без необходимости выбора. Если задано значение Показать, объект не отображается в структуре дерева технологического процесса. В этом случае необходимо щелкнуть действие Показать, чтобы просмотреть объект в структуре дерева технологического процесса. Если оставить это поле пустым, соответствующая информация не отображается в структуре дерева.
 |
• Порядок отображения связанной информации для технологического процесса зависит от значений, заданных для объектов в настройке Определить порядок для назначаемых объектов технологического процесса. Дополнительные сведения см. в разделе Определение порядка для назначаемых объектов технологического процесса. • Необходимо выбрать допустимые объекты, а затем инициировать действие  Показать или  Скрыть в наборе действий Просмотр браузера технологического процесса. Например, если нужно показать или скрыть объекты, присутствующие в операции, необходимо выбрать операцию, а затем щелкнуть действиеПоказать или Скрыть. В этом случае отображаются или скрываются только объекты, присутствующие в операции. Дополнительные сведения см. в разделе Просмотр набора действий - браузер технологического процесса. |
Рассмотрим следующие примеры.
Пример 1

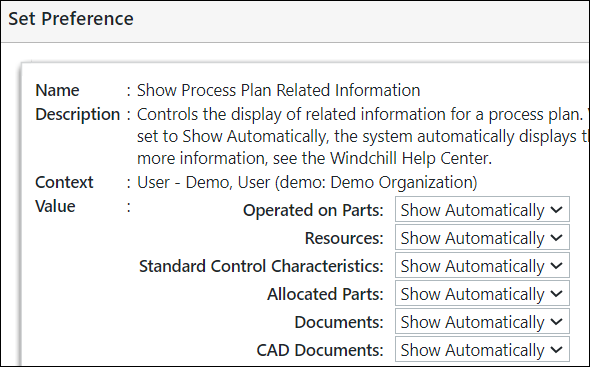

Значения в настройке Показать связанную информацию технологического процесса задаются, как показано на следующем изображении:

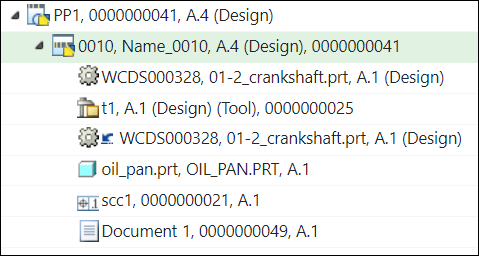

В соответствии со значениями, заданными в настройке Показать связанную информацию технологического процесса, структура дерева технологического процесса имеет следующий вид:
• Все объекты отображаются в структуре дерева технологического процесса, поскольку для всех объектов заданы значения Показывать автоматически.

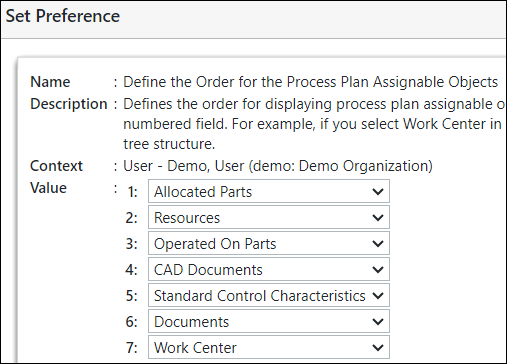

• В этом примере объекты отображаются в определенном порядке из-за следующих значений, заданных в настройке Определить порядок для назначаемых объектов технологического процесса.
Пример 2

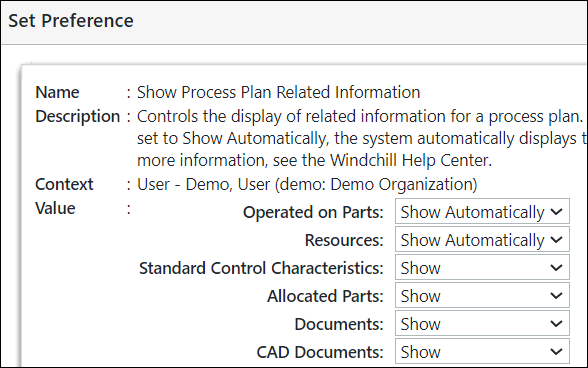

Значения в настройке Показать связанную информацию технологического процесса задаются, как показано на следующем изображении:

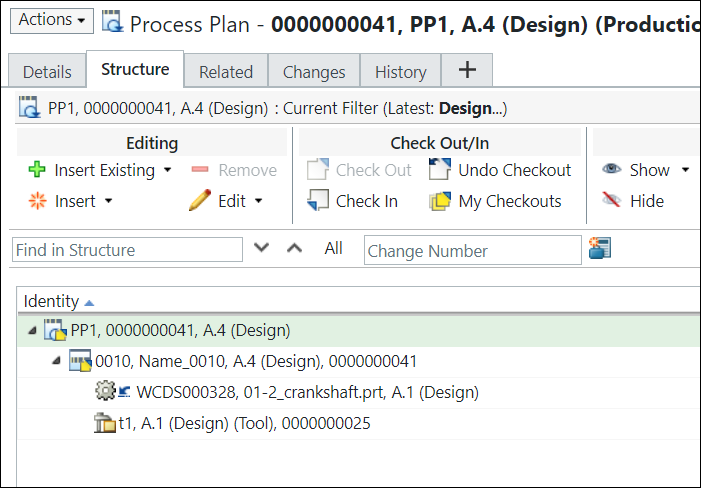

В соответствии со значениями, заданными в настройке Показать связанную информацию технологического процесса, структура дерева технологического процесса имеет следующий вид:
Объекты, для которых задано значение Показывать автоматически, отображаются в структуре дерева технологического процесса. Если щелкнуть список Показать, флажок появится напротив объектов, для которых задано значение Показывать автоматически.

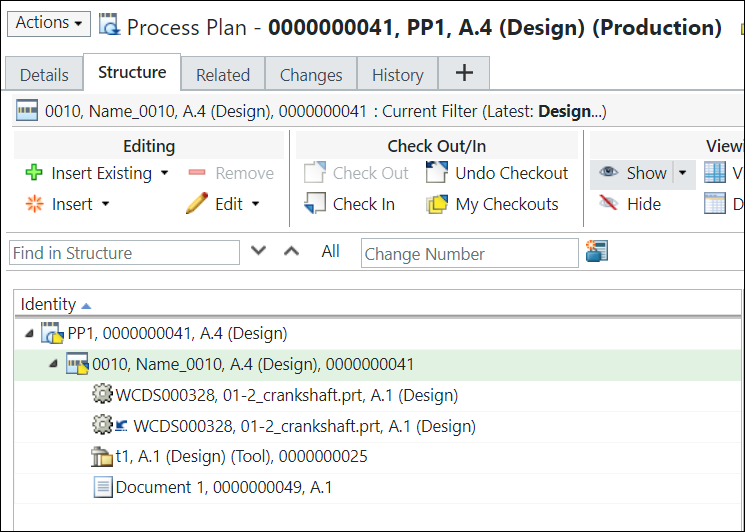

Если нажать кнопку Показать, объекты, для которых задано значение Показать, также отображаются в структуре дерева технологического процесса.
Пример 3

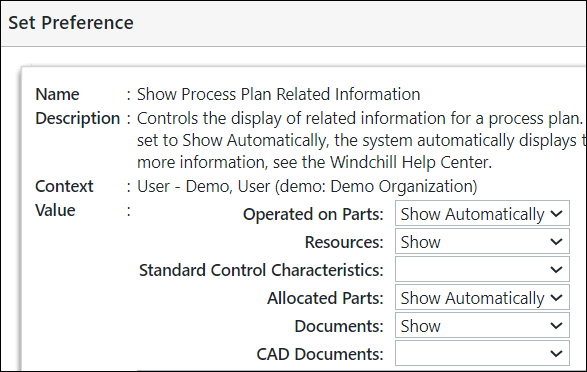

Значения в настройке Показать связанную информацию технологического процесса задаются, как показано на следующем изображении:

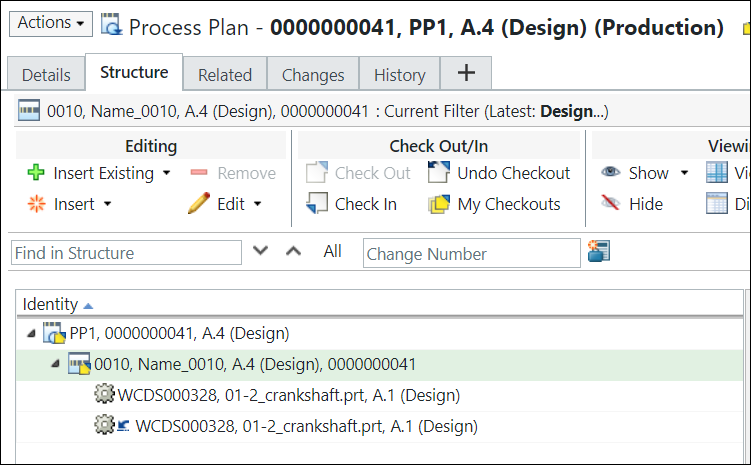

В соответствии со значениями, заданными в настройке Показать связанную информацию технологического процесса, структура дерева технологического процесса имеет следующий вид:
Если нажать кнопку Показать, объекты, для которых задано значение Показать, также отображаются в структуре дерева технологического процесса.
Объекты, для которых задано пустое значение, не отображаются в структуре дерева технологического процесса.
