Учебник 1. Генерирование одиночной подобной производственной ведомости материалов
Действие
Генерировать из существующих вед. материалов можно инициировать, выбрав одну или несколько подобных ведомостей конструкционных материалов в родительском представлении и шаблон производственной ведомости материалов в дочернем представлении. В этом учебнике перед инициированием действия Генерировать из существующих вед. материалов выбирается одна подобная ведомость конструкционных материалов.

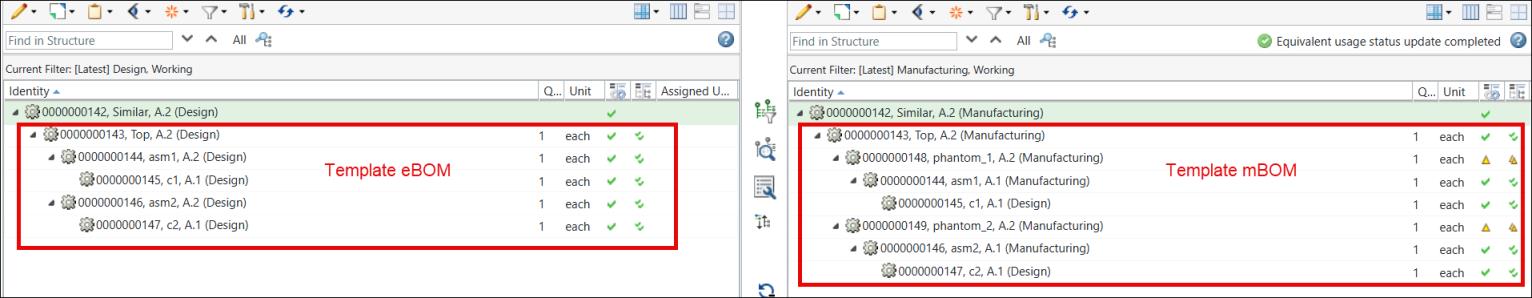

Генерировать из существующих вед. материалов можно инициировать, выбрав одну или несколько подобных ведомостей конструкционных материалов в родительском представлении и шаблон производственной ведомости материалов в дочернем представлении. В этом учебнике перед инициированием действия Генерировать из существующих вед. материалов выбирается одна подобная ведомость конструкционных материалов.Предположим, что в преобразователе ведомостей материалов присутствует следующая структура:
• Детали 000000142, Similar, (Design) и 000000142, Similar, (Manufacturing) считаются похожими узлами.
• Например, структура детали 000000143, Top, (Design) рассматривается как шаблонная ведомость конструкционных материалов, а структура детали 000000143, Top, (Manufacturing) - как шаблон производственной ведомости материалов.
Выполните следующие действия.

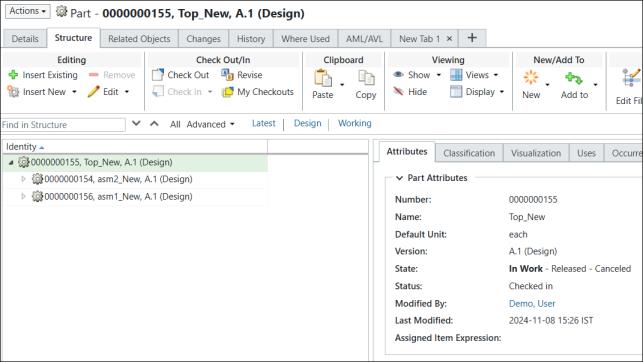

1. Выберите деталь 000000143, Top (Design) и создайте копию структуры, находящейся под деталью 000000143, Top (Design) с помощью действия Сохранить как. Структура, созданная действием Сохранить как, выглядит следующим образом:
Структура, присутствующая под деталью 000000155, Top_New, (Design), рассматривается как структура подобной ведомости конструкционных материалов.

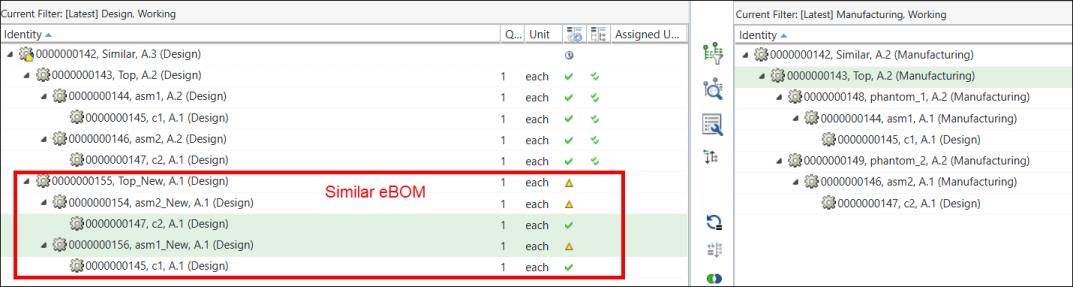

2. В преобразователе вед. материалов вставьте структуру подобной ведомости конструкционных материалов под подобной деталью 000000142, Similar, (Design). Обновленная структура выглядит следующим образом:
.
3. Добавьте новую деталь под деталью 0000000156, asm1_New, (Design).

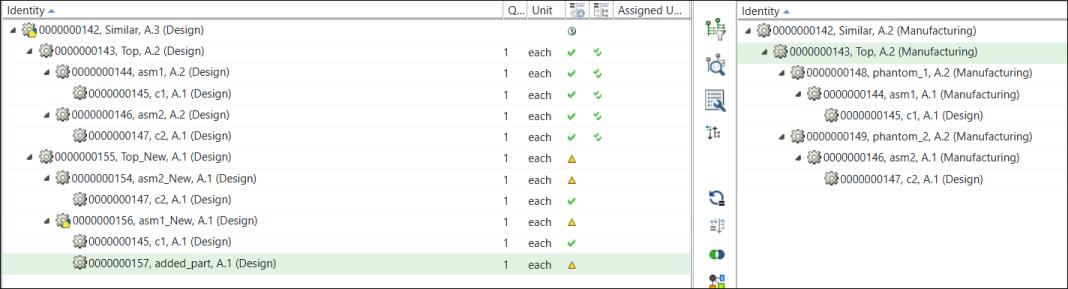

4. Обновленная структура выглядит следующим образом:
Деталь 000000157, added_part, (Design) добавляется под деталью 000000156, asm1_New, (Design).

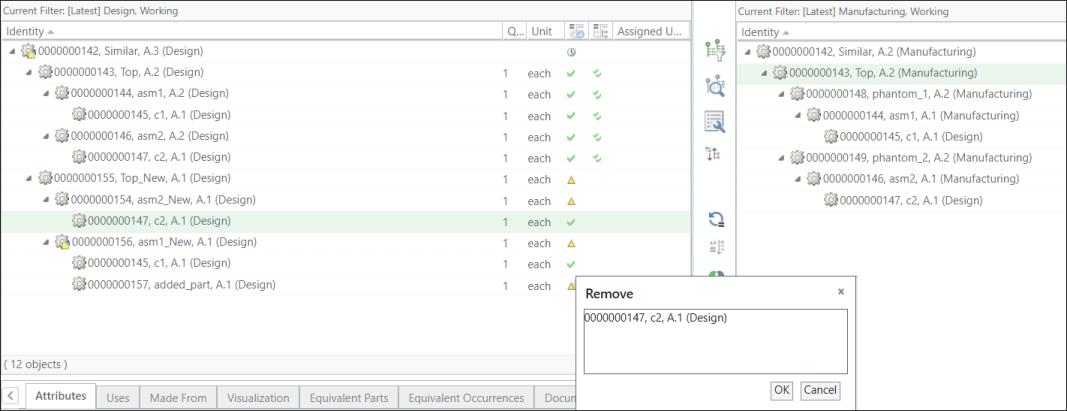

5. Удалите деталь 0000000147, c2, (Design), существующую под деталью 0000000154, asm2_New, (Design).

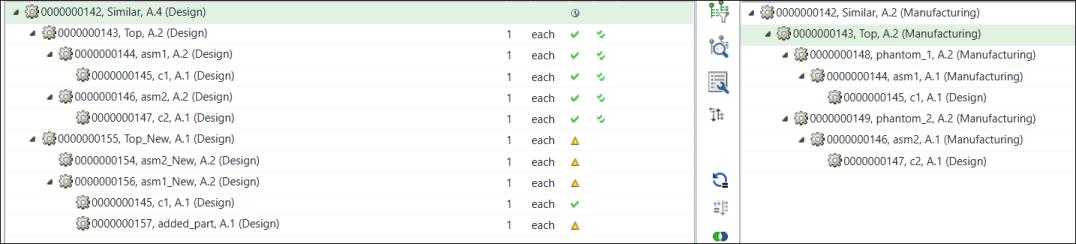

Обновленная структура выглядит следующим образом:

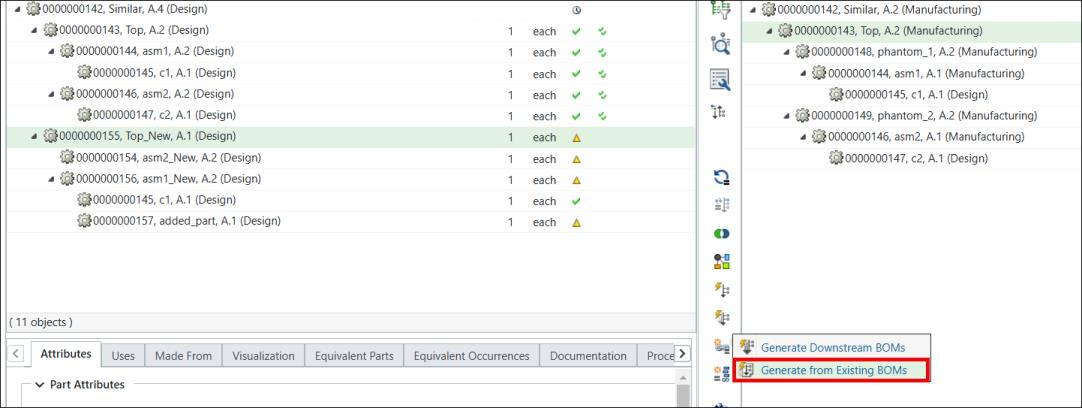

6. Выберите корневой узел подобной ведомости конструкционных материалов 0000000155, Top_New, (Design) в родительской структуре. Кроме того, выберите корневой узел 0000000143, Top, (Manufacturing) шаблона производственной ведомости материалов в дочернем представлении.
7. На средней панели инструментов панели выберите
Генерировать ведомости материалов > Генерировать из существующих вед. материалов.
Генерировать ведомости материалов > Генерировать из существующих вед. материалов.

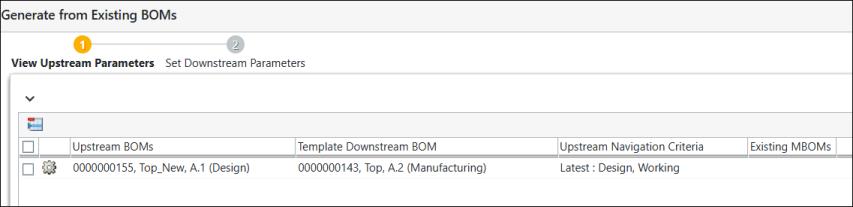

Откроется диалоговое окно Генерировать массовые дочерние ведомости материалов.
8. В разделе Просмотр родительских параметров система отображает выбранный корневой узел подобной ведомости конструкционных материалов.
По умолчанию в разделе Просмотр родительских параметров отображаются следующие столбцы:
◦ Родительские вед. материалов - отображение выбранного корневого узла подобной ведомости конструкционных материалов.
◦ Шаблон "Дочерняя вед. материалов" - отображение выбранного корневого узла подобной ведомости конструкционных материалов.
◦ Критерии навигации в родительских объектах - отображает критерии навигации в родительской структуре.
◦ Существующие производственные ведомости материалов - отображение уже созданных подобных производственных ведомостей материалов.

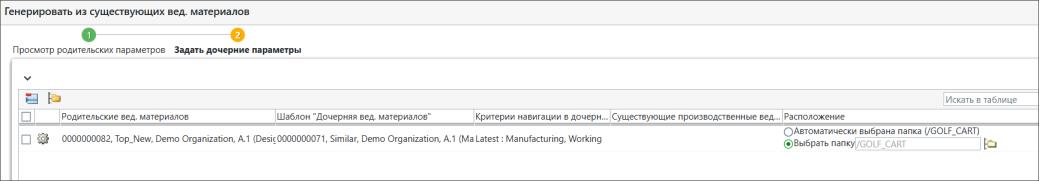

9. Нажмите кнопку "Далее". Появится раздел Задать дочерние параметры.
По умолчанию в разделе Задать дочерние параметры отображаются следующие столбцы:
◦ Родительские вед. материалов - отображение выбранного корневого узла подобной ведомости конструкционных материалов.
◦ Шаблон "Дочерняя вед. материалов" - отображение выбранного корневого узла подобной ведомости конструкционных материалов.
◦ Критерии навигации в дочерних объектах - отображает критерии навигации в дочерней структуре.
◦ Существующие производственные ведомости материалов - отображение уже созданных подобных производственных ведомостей материалов.
◦ Расположение - отображает расположение. Можно выбрать расположение, в котором нужно сохранить сгенерированные подобные производственные ведомости материалов.
Можно также использовать действие
"Задать расположение", чтобы задать расположение. Откроется окно Задать расположение, когда вы щелкните значок "Задать расположение". Выберите Контекст и Папка, а затем нажмите кнопку OK. Можно просмотреть содержимое выбранной папки, щелкнув Открыть. Дополнительные сведения см. в разделе "Сведения о действии "Задать расположение" в MPMLink.
"Задать расположение", чтобы задать расположение. Откроется окно Задать расположение, когда вы щелкните значок "Задать расположение". Выберите Контекст и Папка, а затем нажмите кнопку OK. Можно просмотреть содержимое выбранной папки, щелкнув Открыть. Дополнительные сведения см. в разделе "Сведения о действии "Задать расположение" в MPMLink. | • Для доступа к указанным папкам необходимо иметь соответствующие разрешения. • Если выбрать строки, для которых уже задано расположение,и инициировать действие "Задать расположение", система отображает следующее сообщение:Можно задать расположение только для редактируемых строк. Выберите только редактируемые строки и щелкните "Задать расположение". |

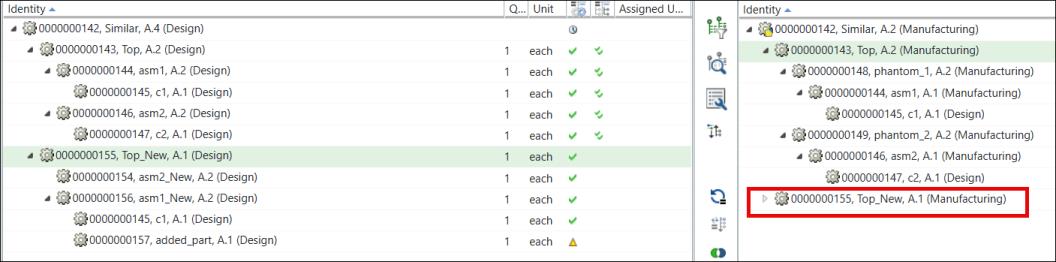

10. Нажмите кнопку Готово. Сгенерированная подобная структура производственной ведомости материалов с корневым узлом 000000155, Top_New, (Manufacturing) добавляется в аналогичный узел 000000142, Similar, (Manufacturing).

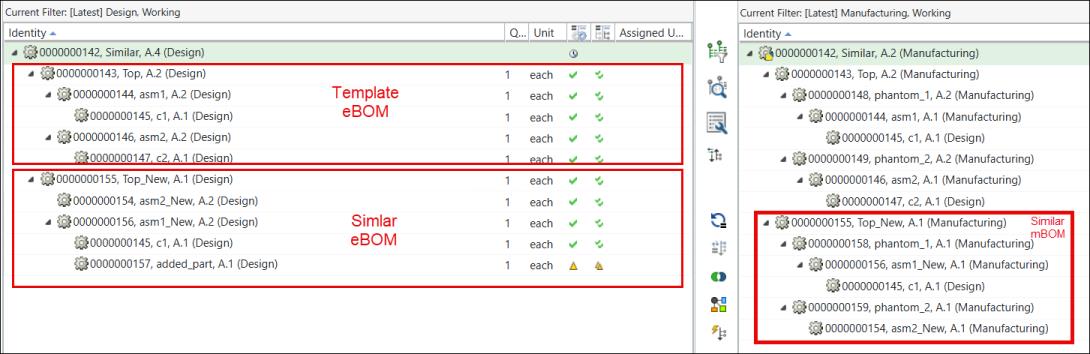

В развернутом виде структура выглядит следующим образом:
| | Дополнительные сведения о реализации Генерировать из существующих вед. материалов см. в подразделе "Логика" раздела Создание с использованием существующих ведомостей материалов. |
• Связь "сохранить как" существует для всех деталей между ведомостью конструкционных материалов шаблона и подобной ведомостью конструкционных материалов, за исключением детали 00000000157, added_part, (Design). Эта деталь вновь добавлена. Поскольку это новое добавление, в нем нет связи "сохранить как", идентификатора компонента или той же самой главной детали. Поэтому деталь не преобразуется в структуру подобной производственной ведомости материалов.
• Связь "сохранить как" существует для всех деталей между шаблонной ведомостью конструкционных материалов и подобной ведомостью конструкционных материалов, за исключением детали 00000000157, added_part, (Design). Эта деталь недавно добавлена, поэтому у нее нет связи "сохранить как", идентификатора компонента или такой же главной детали. Поэтому деталь не преобразуется в структуру подобной производственной ведомости материалов.
• Связь "сохранить как" существует между элементом 00000000156, asm1_New, (Design), присутствующим в структуре подобной ведомости конструкционных материалов, и деталью 00000000144, asm1, (Design). Деталь 00000000144, asm1, (Design) была преобразована как новая ветвь в шаблонной производственной ведомости материалов. Поэтому деталь 00000000156, asm1_New, (Design) также преобразуется как новая ветвь в подобной производственной ведомости материалов. Преобразованная деталь - 00000000156, asm1_New, (Manufacturing).
