Генерирование с использованием существующих ведомостей материалов
Используйте действие
Генерировать из существующих вед. материалов, доступное на средней панели инструментов преобразователя ведомостей материалов, чтобы создавать аналогичные производственные ведомости материалов из связанных родительских аналогичных ведомостей конструкционных материалов.
Генерировать из существующих вед. материалов, доступное на средней панели инструментов преобразователя ведомостей материалов, чтобы создавать аналогичные производственные ведомости материалов из связанных родительских аналогичных ведомостей конструкционных материалов.Вариант бизнес-использования
Предположим, изделие Product 1.0 уже доступно на рынке. Новое изделие Product 1.1 производится на основе изделия Product 1.0. Изделие Product 1.1 почти аналогично изделию Product 1.0 за исключением некоторых незначительных изменений, таких как цвет или материал, используемый для производства. Производственные процессы для изделий Product 1.0 и Product 1.1 совпадают. В таком сценарии нет необходимости повторно выполнять действие преобразования ведомости материалов, поскольку объект привязки (в данном случае Product 1.0) уже доступен для пользователя. Можно использовать существующие ведомости конструкционных материалов и производственные ведомости материалов в качестве начальных объектов привязок, а затем использовать новую ведомость конструкционных материалов в качестве входных данных и выполнить преобразование вед. материалов. Такой подход экономит время и усилия и повышает производительность.
Перед использованием действия Генерировать массовые дочерние ведомости материалов убедитесь, что доступны следующие сущности:
Генерировать массовые дочерние ведомости материалов убедитесь, что доступны следующие сущности:• Шаблон ведомости конструкционных материалов
• Шаблон производственной ведомости материалов
• Одна или несколько подобных ведомостей конструкционных материалов
Например, структура под деталью 000000163, Root (Design) рассматривается как шаблон ведомости конструкционных материалов, а структура под деталью 000000163, Root (Manufacturing) рассматривается как шаблон производственной ведомости материалов. Структуры под деталями 000000169, Root_A, (Design) и 000000173, Root_B, (Design) считаются подобными ведомостями конструкционных материалов.

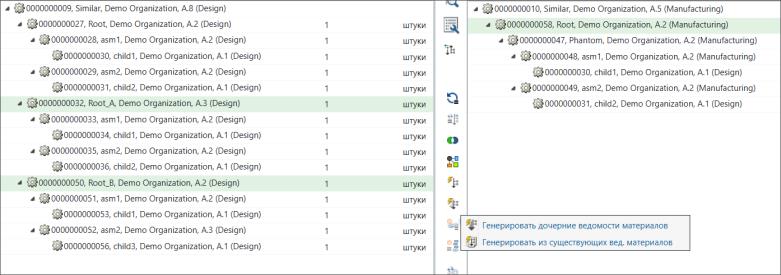

Действие Генерировать из существующих вед. материалов можно инициировать, выбрав одну или несколько подобных ведомостей конструкционных материалов в родительском представлении и шаблон производственной ведомости материалов в дочернем представлении.
Логика
1. После инициирования действия Генерировать из существующих вед. материалов система проверяет наличие связи, созданной в результате действия Сохранить как, между ведомостью конструкционных материалов шаблона и аналогичными ведомостями конструкционных материалов. В дальнейшем рассмотрим наименование этого типа связи как связь "сохранить как". Если существует связь "сохранить как", система ищет информацию о преобразовании и создает соответствующую структуру.
Генерировать из существующих вед. материалов система проверяет наличие связи, созданной в результате действия Сохранить как, между ведомостью конструкционных материалов шаблона и аналогичными ведомостями конструкционных материалов. В дальнейшем рассмотрим наименование этого типа связи как связь "сохранить как". Если существует связь "сохранить как", система ищет информацию о преобразовании и создает соответствующую структуру.Определенная информация о преобразовании генерируется, когда система преобразует шаблонную производственную вед. материалов из шаблонной вед. конструкционных материалов с помощью действий преобразования структуры. Система использует структуру шаблонной ведомости конструкционных материалов для создания подобных ведомостей конструкционных материалов. Система использует доступную информацию о преобразовании (способ и место преобразования) для генерирования подобных производственных ведомостей материалов из подобных ведомостей конструкционных материалов. Например, деталь преобразуется как новая ветвь между шаблонной ведомостью конструкционных материалов и шаблонной производственной ведомостью материалов. В этом случае деталь, соответствующая ей в подобной ведомости конструкционных материалов, также преобразуется как новая ветвь в подобной производственной ведомости материалов. Система также сохраняет информацию о пути из шаблонов.
2. Если системе не удается найти связь "сохранить как", она проверяет, есть ли согласованные идентификаторы компонентов между шаблонной ведомостью конструкционных материалов и выбранными подобными ведомостями конструкционных материалов. Если соответствующие идентификаторы компонентов найдены, система выполняет преобразование.
3. Если связь "сохранить как" и совпадающие идентификаторы компонентов не найдены, система проверяет, является ли мастер одним и тем же для шаблонной ведомости конструкционных материалов и для выбранных подобных ведомостей конструкционных материалов. Если мастеры совпадают, система выполнит преобразование.

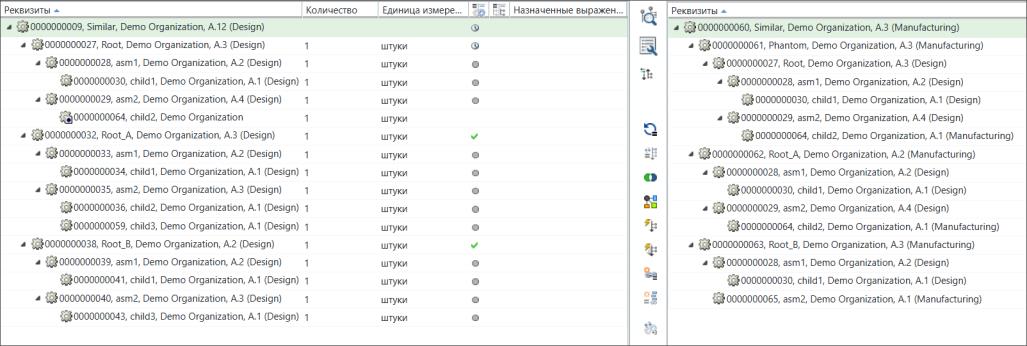

После реализации действия Генерировать из существующих вед. материалов созданная структура имеет следующий вид:
Генерировать из существующих вед. материалов созданная структура имеет следующий вид:
Дополнительные сведения см. в следующих учебниках:
