Вкладка "Документы"
Вкладка Документы доступна для просмотра на панели структуры граничной версии при открытии граничной версии. Вкладка Документы видима для детали граничной версии ведомости материалов, которая является корневой деталью и для выбранной дочерней детали, имеющей граничную версию ведомости материалов.

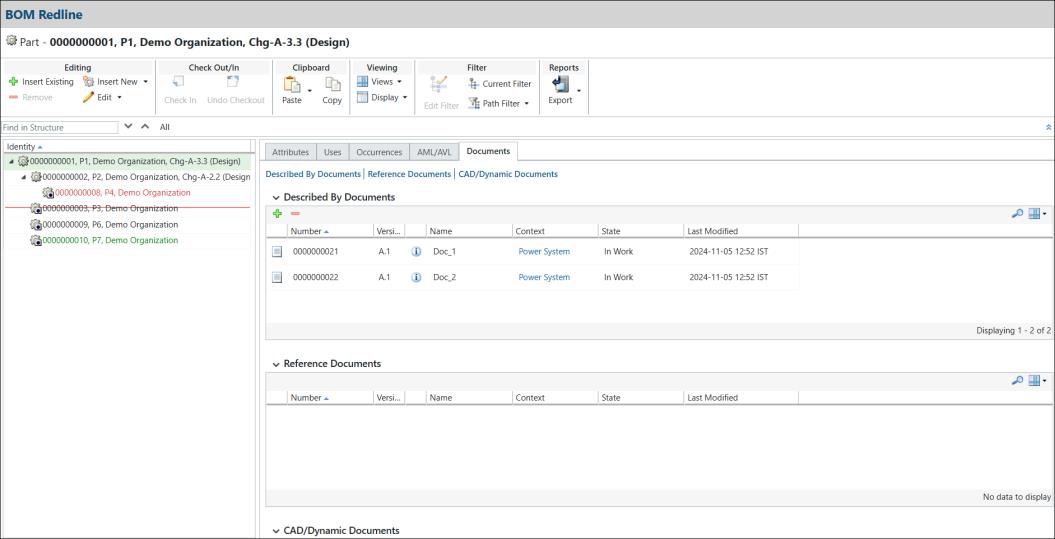

На вкладке Документы можно просматривать только документы, связанные с деталью. Отображаются следующие типы таблиц связей документов.
• Описывается документами - отображение специфичных для версии представлений документов для выбранной детали. Документ можно добавлять или удалять по мере необходимости.
• Справочная документация - отображение документов, связанных с выбранной деталью. Документ можно добавлять или удалять по мере необходимости.
• CAD-документы/Динамические документы - отображение доступного только для чтения представления документов, представляющих элементы структуры CAD-сборки для выбранной детали.
 |
Нельзя выполнить такие действия, как добавление или удаление записей в таблицах связей документов для CAD-документов/Динамических документов.
|
Опция Описывается документами в граничной версии описана в следующих таблицах и разделах.
Описывается документами в Windchill - это тип документа, который остается неизменным в структуре детали Windchill даже после создания новой версии детали.

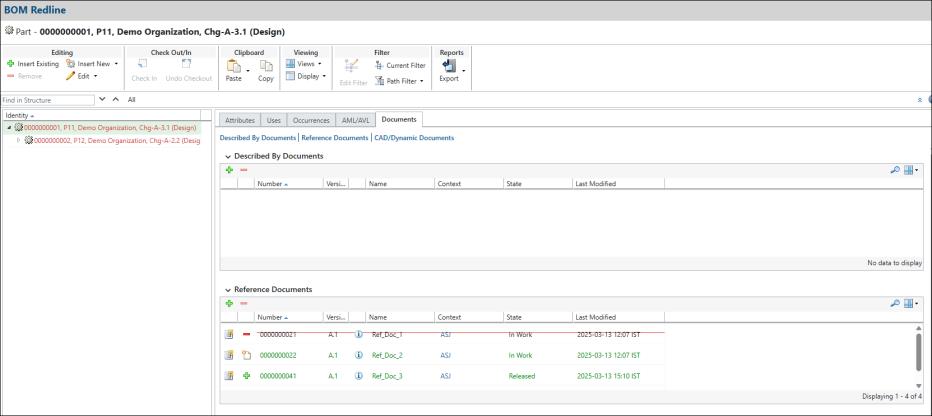

Справочная документация - это тип документа, который остается неизменным в структуре детали Windchill даже при создании новой версии детали.
При выборе граничной версии на вкладке Документы представляются такие сведения, как наименование, обозначение, версия, контекст, состояние и дата последнего изменения документа. Используйте эту вкладку для выполнения следующих действий:
• Просмотр сведений об атрибутах связанных документов.
• Добавление существующих или новых элементов Описывается документами и Справочная документация в граничную версию вед. материалов или в выбранную дочернюю деталь, для которой существует граничная версия вед. материалов.
• Удаление элементов Описывается документами и Справочная документация из граничной версии ведомости материалов или из выбранной дочерней детали, для которой существует граничная версия вед. материалов.
В следующей таблице описаны действия, которые можно выполнить на вкладке Документы для разделов Описывается документами и Справочная документация.
Действие | Значок | Описание | ||
|---|---|---|---|---|
Вставить существующ. |  | Связывает существующий документ с деталью граничной версии ведомости материалов и с выбранной дочерней деталью, имеющей граничную версию ведомости материалов. Дополнительные сведения см. в разделе Вставка документа.
| ||
Удалить выбранное |  | Удаляет выбранные элементы списков Описывается документами или Справочная документация из граничной версии ведомости материалов или из выбранной дочерней детали, для которой существует граничная версия вед. материалов.
|
Описание атрибутов
В следующей таблице описаны атрибуты детали, показанные в табличном представлении по умолчанию, на вкладке Документы:
Атрибут | Описание | ||
|---|---|---|---|
Индикатор изменения | Тип изменения в сравнении с базовым объектом. Столбец Индикатор изменения недоступен в стандартной версии.
| ||
Обозначение | Уникальный числовой идентификатор для документа. | ||
Версия | Ревизия и итерация документа. | ||
Наименование | Текстовый идентификатор для документа. | ||
Контекст | Контекст, в котором хранится объект, например Изделие, Библиотека или Проект. | ||
Последнее изменение | Дата и время последней сдачи на хранение объекта. |
Индикаторы изменений для вкладки "Документы"
Индикатор изменения отображает сводные данные по типу изменения, которое происходит при сравнении базового объекта с граничной версией. В следующей таблице представлены значки для столбца Индикатор изменения и их описания.
Индикатор | Значок | Описание |
|---|---|---|
Пустой | Показывает, что документ не изменен. | |
Вставить новый |  | Показывает, что вставлен существующий документ, который не выпущен, или недавно созданный документ. |
Вставить существующ. | | Показывает, что существующий выпущенный документ вставлен в структуру граничной версии. |
Удалить | | Показывает, что документ удален из структуры граничной версии. |
Пример использования действия "Возврат" для деталей, связанных с документами
Возврат не отменяет изменения, связанные с документами.
Рассмотрим следующее дерево структуры граничной версии для родительской граничной версии Part, Chg-A-1.1 с дочерними деталями в организации.
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (связана с документом Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (связана с документом Doc_3)
◦ Part5, Chg-A-2.8
Дочерние детали Part2, Chg-A-2.1, Part4, Chg-A-2.5 и Part5, Chg-A-2.8 являются граничными версиями. Дочерние детали Part2 и Part4 связываются с документами Doc_1 и Doc_3 соответственно.
Если внести в дочернюю деталь Part5, Chg-A-2.8 некоторые изменения, например изменить использование, атрибуты и вхождения детали, а также добавить документ Doc_5 в дочернюю деталь, и выполнить действие Возврат, можно будет наблюдать следующее.
• Изменения в использовании деталей, атрибутах и вхождениях восстанавливаются до первоначального состояния.
• Вкладка Документы по-прежнему отображает Doc_5, поскольку изменения не отменяются.
Результирующая визуальная подсветка детали Part5, Chg-A-2.8 в дереве структуры граничной версии остается красной. В таблице Документы документ Doc_5 остается с зеленой подсветкой даже после действия Возврат, поскольку Doc_5 не возвращается в предыдущее состояние.
| | Цвет узла в дереве структуры граничной версии может измениться на черный, показывающий, что изменений нет, поскольку все изменения отменены. Однако даже если изменение использования отменено, в узле дерева структуры граничной версии изменение по-прежнему может отображаться из-за неотмененных изменений, связанных с атрибутами версии, документами и УСДИ/УСДП. |
