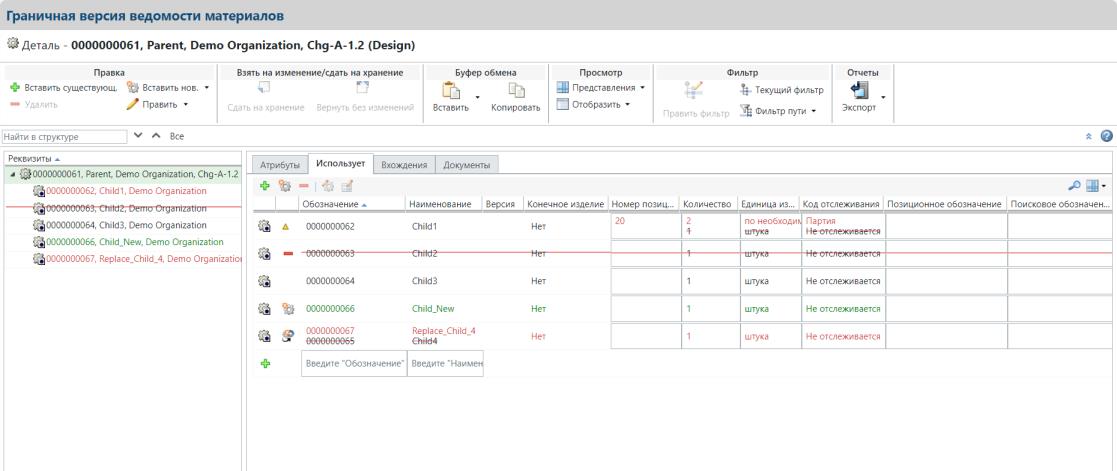

Браузер структуры граничной версии
Структура граничной версии - это иерархическое представление деталей граничной версии и других дочерних деталей более низкого уровня, которые составляют определенную деталь. Она отображает иерархическую сборку детали. Структура граничной версии представляет собой динамическое развертываемое представление ведомости материалов граничной версии, в котором фиксируется содержимое изделия по мере его развития. Она содержит аннотации структуры и визуальные индикаторы для передачи набора предлагаемых изменений.
• Аннотации структуры - позволяют создавать набор предлагаемых изменений в структуре изделия, например для добавления или удаления деталей.
• Визуальные индикаторы - предоставляют визуальные метки для набора предлагаемых изменений в представлении.
При открытии граничной версии ведомости материалов можно просмотреть информацию о детали и заголовок граничной версии. На этой странице также отображается статус граничной версии со значками
Взято на изменение или
Подозрение.
Взято на изменение или Подозрение.Браузер структуры граничной версии содержит два раздела: панель инструментов действий и панели структуры граничной версии. Дополнительные сведения см. в следующих двух разделах: Панель инструментов действий граничной версии и Панели структуры граничной версии.
Браузер структуры граничной версии можно использовать для управления деталями и структурами деталей граничной версии. Он состоит из двойной панели. На левой панели (или панели навигации) отображается дерево структуры граничной версии. На правой панели отображается таблица использования и вкладки, которые содержат информацию, относящуюся к граничной версии, выбранной на панели навигации. Все вкладки, неприменимые для выбранной детали, скрываются. В браузере структуры граничной версии видимы только вкладки, имеющие отношение к выбранной детали. Следующие вкладки отображаются при определенных условиях:
• Использует - всегда видима.
• Атрибуты - видима, если это деталь граничной версии ведомости материалов или выбранная деталь (либо главная деталь) имеет родителя в дереве структуры граничной версии.
• Вхождения - всегда видима.
• Замены - видима, если у выбранной детали (либо главной детали) есть родитель в дереве структуры граничной версии.
• УСДИ/УСДП - видима, если выбранная деталь является граничной версией.
• Документы - видима, если выбранная деталь является граничной версией.
• Классификация - видима, если выбранная деталь является граничной версией.
См. также
