ルーティング計画に関連付けられた製造構造を開く操作
製造技術者は、プロセス計画、プラント、および BOM 構造に関連付けられたルーティング計画に素早くアクセスして修正する必要がある場合があります。以下の操作を使用して、プロセス計画ワークベンチ (PPW) でルーティング計画のコンテキストでこれらの構造を開くことができます。
•
「プラントレイアウトで開く」には次の情報が表示されます。
「プラントレイアウトで開く」には次の情報が表示されます。◦ 選択したルーティング計画に関連付けられたプロセス計画ツリー構造
◦ プロセス計画およびルーティング計画に関連付けられた部品
◦ プラントレイアウトが表示された「ルーティング計画」タブ
•
「関連する上流をプラントレイアウトで開く」または「プラントレイアウトで上流として開く」には次の情報が表示されます。
「関連する上流をプラントレイアウトで開く」または「プラントレイアウトで上流として開く」には次の情報が表示されます。◦ 選択したルーティング計画、または選択した部品に関連付けられているルーティング計画
◦ ツリーピッカーで上流 BOM 構造にある部品
◦ プロセス計画に割り当てられている部品のビジュアリゼーション
操作の可用性
「PTC 製造ライセンス」プロフィールのメンバーであるユーザーのみが、「プラントレイアウトで開く」操作、「関連する上流をプラントレイアウトで開く」操作、および「プラントレイアウトで上流として開く」操作にアクセスできます。
これらの操作は、ルーティング計画と部品に使用でき、以下の場所にある「操作」メニューまたは右クリック操作メニューにアイコンとして表示されるか、リストされます。
• BOM トランスフォーマの「プロセス計画」タブ内の上流構造または下流構造および「ルーティング計画」テーブルに対する右クリック操作メニュー
• プロセス計画の情報ページおよび部品の情報ページの「関連」タブまたは「関連オブジェクト」タブ内の「ルーティング計画」テーブル
• 部品の情報ページおよびルーティング計画の情報ページ
• 「フォルダブラウザ」ページ
• サーチ結果ページ
• 変更タスクの「変更適用オブジェクト」テーブル
• 変更通知の「変更サマリー」テーブル
1 つの部品に複数のルーティング計画が関連付けられている場合、「ルーティング計画」ダイアログボックスが表示され、アクセスするルーティング計画を選択できます。
手順
対応する上流部品 Engine を持つ下流部品 Engine に、プロセス計画 EngineProcessPlan が関連付けられているユースケースについて考えます。ルーティング計画 EngineBostonPlant は、下流側の EngineProcessPlan に関連付けられます。
関連構造を開く
PPW で EngineBostonPlant に関連付けられている製造構造を表示するには、次の手順を実行します。

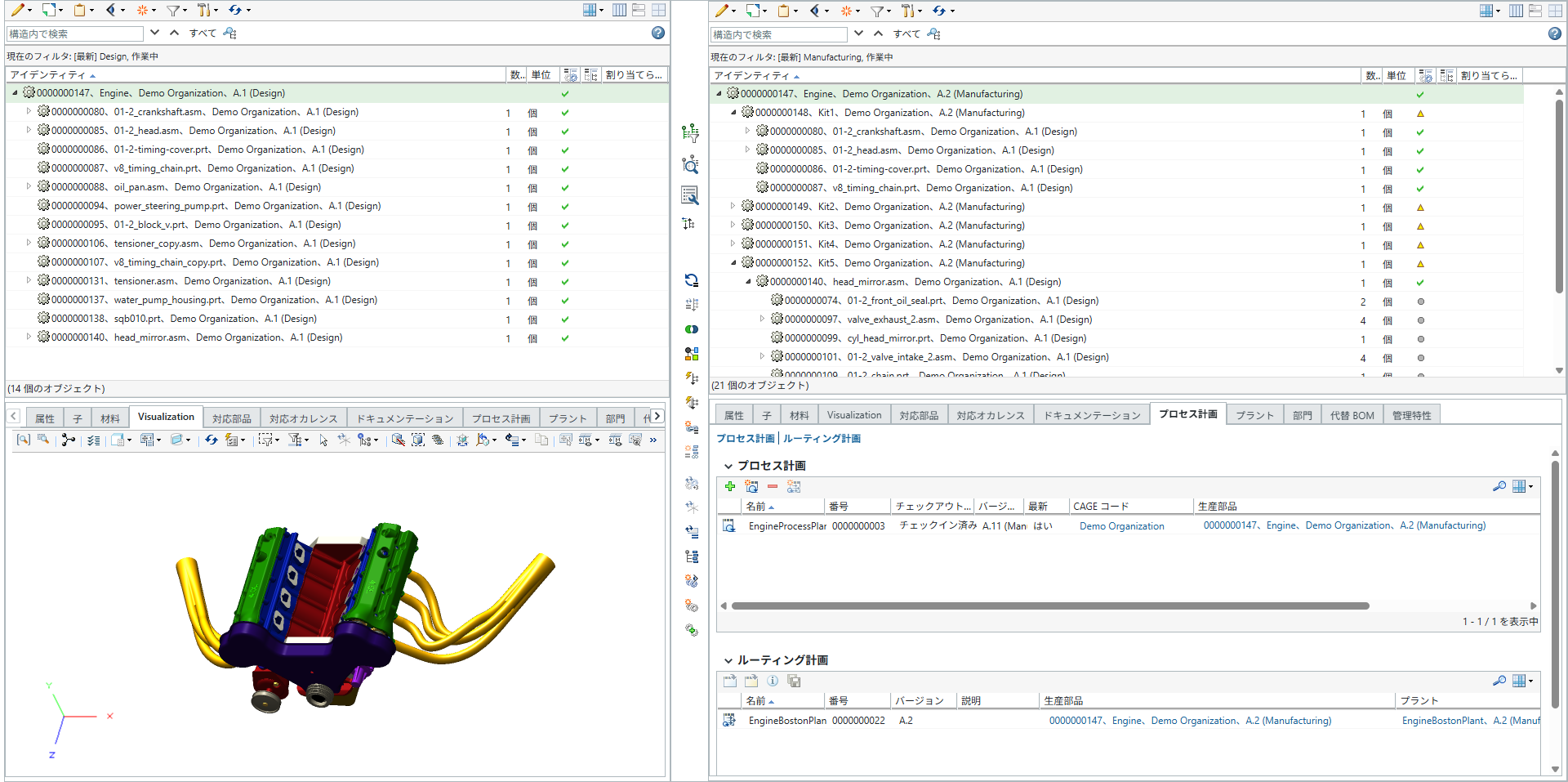

1. BOM トランスフォーマの「プロセス計画」タブで、「ルーティング計画」テーブルの EngineBostonPlant を選択します。
2. ツールバーの をクリックするか、EngineBostonPlant を右クリックして「プラントレイアウトで開く」を選択します。
をクリックするか、EngineBostonPlant を右クリックして「プラントレイアウトで開く」を選択します。 | 選択したルーティング計画に複数のプロセス計画が関連付けられている場合にのみ、「プラントレイアウトで開く」ダイアログボックスが開きます。「プラントレイアウトで開く」ダイアログボックスには、複数のプロセス計画と、プロセス計画に関連付けられている部品に関する情報が含まれています。「プラントレイアウトで開く」ダイアログボックスの「プロセス計画」テーブルには、次のコラムが表示されます。 • 名前 • 部品アイデンティティ プロセス計画に複数の部品が関連付けられている場合は、「部品アイデンティティ」にドロップダウンリストが表示されます。ビジネスユースケースに応じてプロセス計画と部品の組み合わせを選択し、プロセス計画の横に表示される 「情報を表示」操作をクリックします。これにより、選択した部品とプロセス計画のコンテキストでルーティング計画が開きます。 |

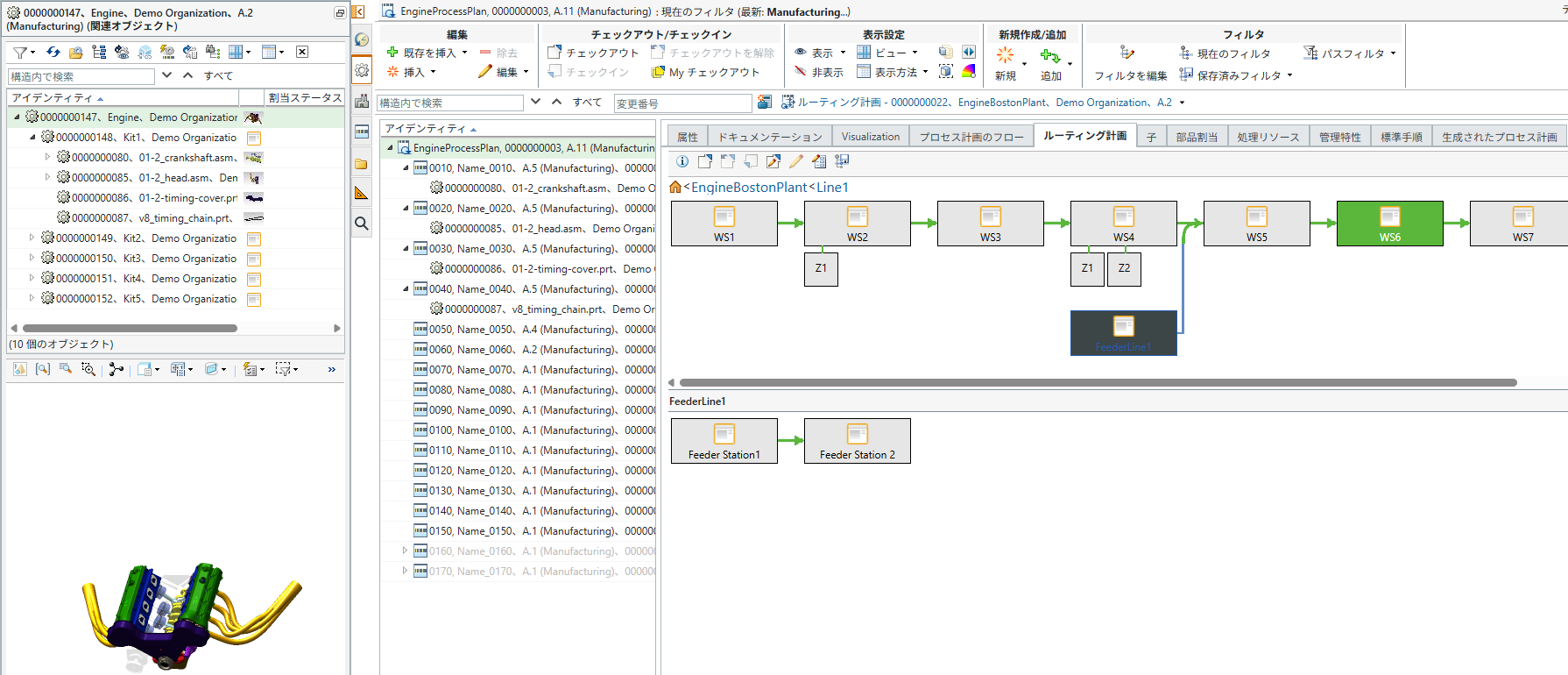

PPW がデフォルトレイアウトモードで開き、左側に下流部品 Engine の構造、中央に EngineProcessPlan、右側に EngineBostonPlant のプラントとラインのリンクが表示されます。
プラントレイアウトで関連する上流構造を開く操作
下流構造に関連付けられている上流構造を表示するには、次の手順を実行します。
1. BOM トランスフォーマの「プロセス計画」タブで、「ルーティング計画」テーブルの EngineBostonPlant を選択します。
2. ツールバーの をクリックするか、EngineBostonPlant を右クリックして「関連する上流をプラントレイアウトで開く」を選択します。

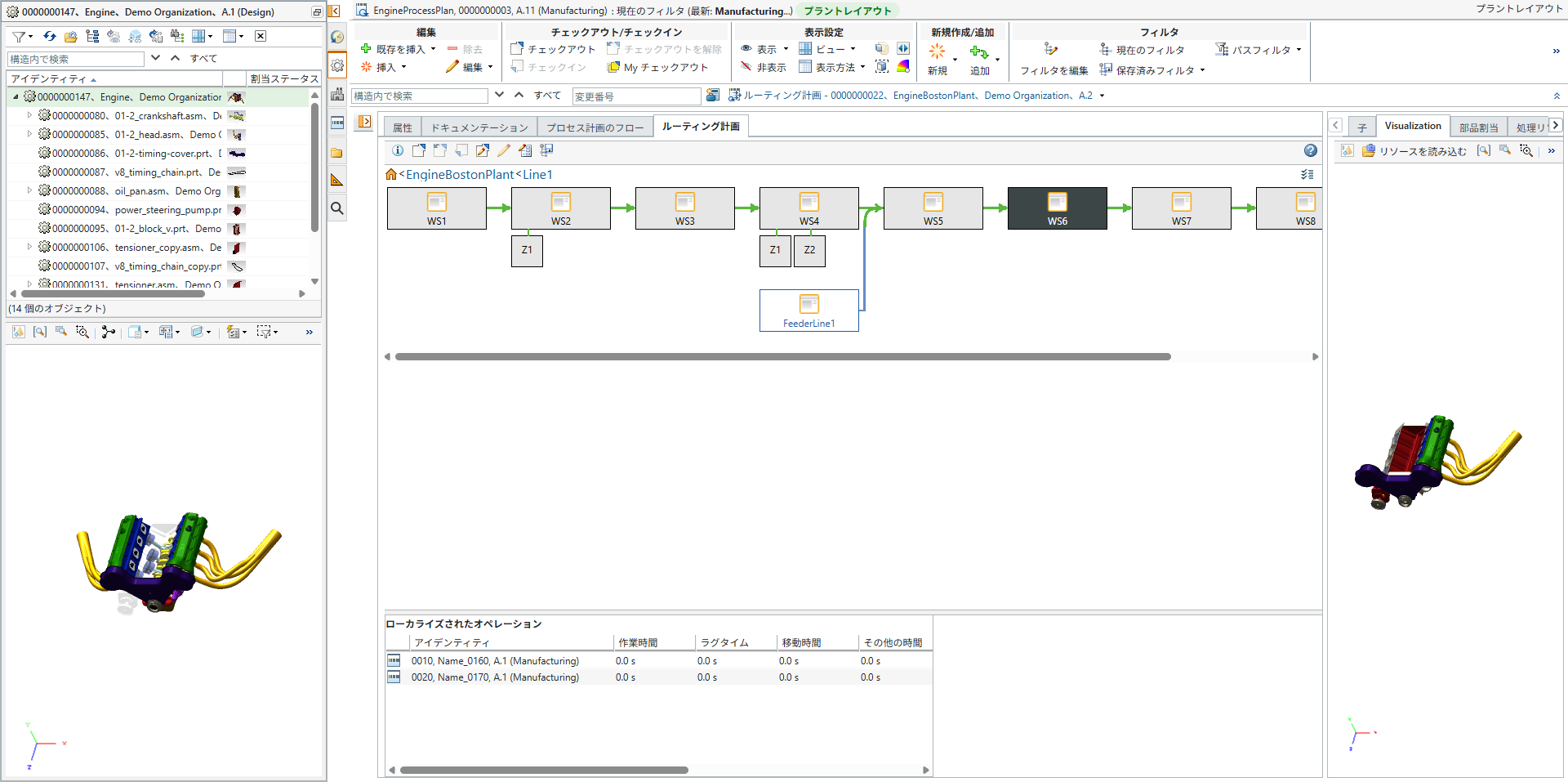

をクリックするか、EngineBostonPlant を右クリックして「関連する上流をプラントレイアウトで開く」を選択します。PPW がプラントレイアウトモードで開き、左側に Engine の上流構造、中央に EngineBostonPlant に関連付けられているプラントとラインのリンク、右側に EngineProcessPlan に割り当てられている部品のビジュアリゼーションが表示されます。
ラベル「プラントレイアウト」は、PPW の上部にあるプロセス計画アイデンティティの横に表示されます。
このレイアウトでは、「ルーティング計画」タブで部品をワークステーションまたはゾーンにドラッグまたはコピーすると、mBOM とオペレーションが自動生成されます。オペレーションはプラントにローカライズされ、そのオペレーションに部品が割り当てられます。詳細については、ローカライズされたオペレーションと製造 BOM の自動生成を参照してください。
| | プロセス計画ツリー構造は、デフォルトでは非表示です。ツリーピッカーの横にある  アイコンをクリックすると、構造を表示できます。 |
