Terminologie utilisée dans les nomenclatures de fabrication en série
Les termes suivants sont propres à la fonctionnalité Nomenclature de fabrication en série.
|
Terme
|
Définition
|
|---|---|
|
Nomenclature d'étude générique
|
Une nomenclature d'étude générique est une structure incluant l'intégralité de la nomenclature de toutes les variantes d'un produit spécifique. Une nomenclature d'étude générique inclut tous les éléments de toutes les variantes. En d'autres termes, le système extrait les variantes d'une nomenclature d'étude générique.
Pour plus d'informations, consultez les rubriques suivantes :
|
|
Nomenclature de fabrication générique
|
Une nomenclature de fabrication générique est créée à partir d'une nomenclature d'étude générique à l'aide des actions de transformation de structure MPMLink standards. Par exemple, Nouvelle branche en aval. Lorsque vous utilisez l'action  Générer des nomenclatures de fabrication en aval en série, le système utilise la nomenclature de fabrication générique comme modèle pour générer des variantes de nomenclatures de fabrication en série. C'est-à-dire que le système utilise la structure de nomenclature d'étude générique pour générer une variante de nomenclature d'étude en série.Pour plus d'informations, consultez les tutoriels suivants : |
|
Variante de nomenclature d'étude ou variante E
|
• Une variante de nomenclature d'étude ou variante E est l'une des variantes extraites ou générées à partir de la nomenclature d'étude générique à l'aide de spécifications de variante.
• Une variante de nomenclature d'étude correspond à la nomenclature de matière d'une spécification de variante particulière. Elle est extraite à l'aide de certaines règles présentes dans la spécification de variante. • Lorsque vous utilisez l'action Générer des nomenclatures de fabrication en aval en série, le système utilise la variante de nomenclature d'étude comme référence pour générer des variantes de nomenclature de fabrication en série. |
|
Variante de nomenclature de fabrication ou variante F
|
Une variante de nomenclature de fabrication ou variante F est un sous-ensemble d'une nomenclature de fabrication générique. Elle est extraite ou générée à partir de la nomenclature de fabrication générique.
Une variante de nomenclature de fabrication ou variante F est un sous-ensemble d'une nomenclature de fabrication générique. Elle est générée à partir de la nomenclature de fabrication générique. Le système transforme la nomenclature de fabrication générique (pour les variantes de nomenclature d'étude) pour créer des variantes de nomenclature de fabrication.
|
|

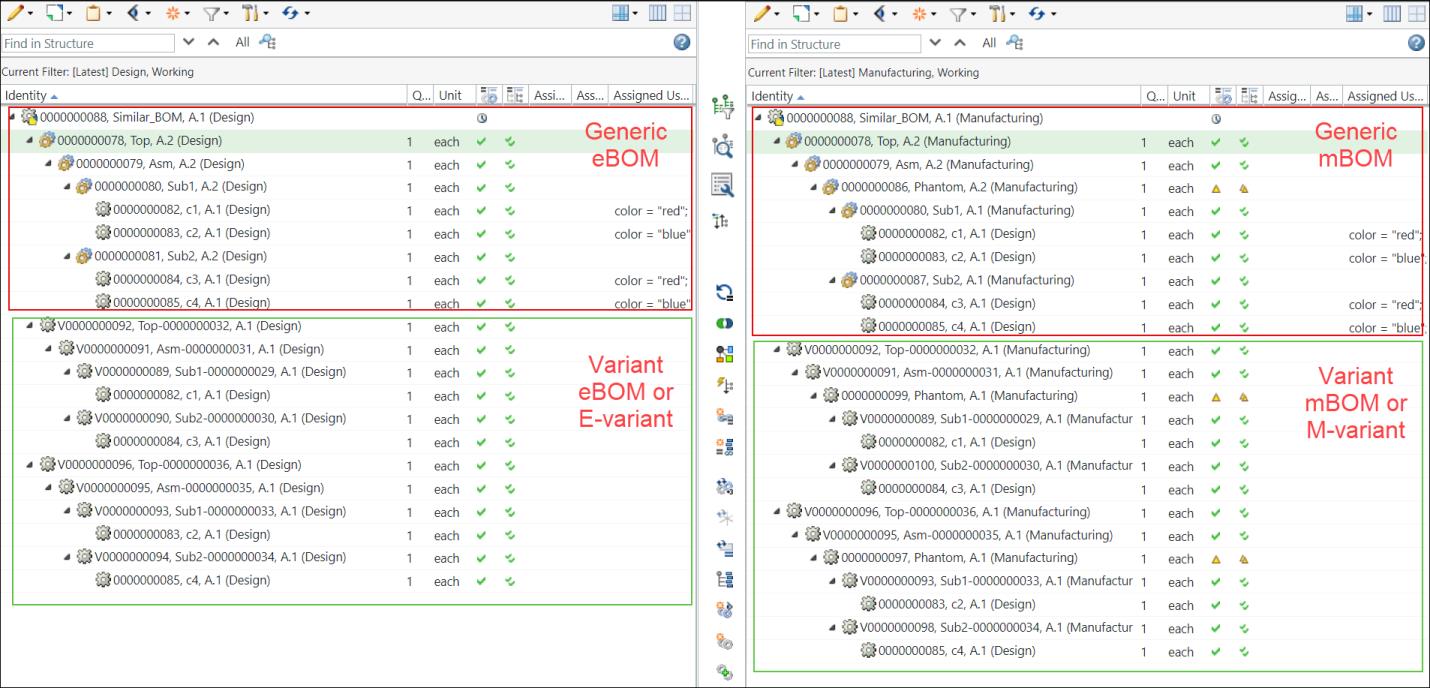

Similar_BOM
|
Une nomenclature similaire est un noeud ou un article qui contient toutes les nomenclatures génériques d'assemblages génériques similaires et leurs variantes.
Cas d'utilisation :
Considérons que 3 nomenclatures génériques associées sont présentes. Les 3 nomenclatures génériques sont des assemblages de moteurs constituant une combinaison d'articles. Tous les moteurs appartiennent à un modèle de voiture différent. En outre, différentes variantes existent pour tous les moteurs. Dans ce cas, le système vous permet de structurer tous les moteurs sous un même noeud de nomenclature similaire. Désormais, lorsque vous accédez à la nomenclature similaire, vous pouvez accéder à tous les éléments, au lieu de les ouvrir individuellement.
|
|
Article non transformable
|
Lors de la transformation d'une nomenclature d'étude générique en nomenclature de fabrication générique, vous pouvez ajouter des articles uniquement dans la nomenclature de fabrication générique. Ces articles ne figurent pas dans la nomenclature d'étude générique. Ces articles sont appelés articles non transformables. Pour plus d'informations, consultez les rubriques suivantes :
|
Terme | Définition |
|---|---|
Expression basique | Les expressions basiques correspondent aux choix d'option que vous pouvez affecter à des liens de cas d'emploi d'article et des articles, de manière à spécifier les conditions d'inclusion d'un composant dans la structure produit. |
Choix | Valeur affectée à une option. Par exemple, USA, Mexico et Germany peuvent être proposés en tant que choix pour l'option Country. Windchill établit une distinction entre les choix de vente et de conception, qui peuvent être définis pour les options de vente et de conception. |
Module configurable | Article Windchill pouvant avoir un ou plusieurs articles enfant, qui représentent des variations au niveau de la conception et de la configuration d'un composant ou d'une unité fonctionnelle. Windchill utilise des modules configurables pour apporter une part de variabilité à une structure produit. |
Structure produit configurable | Structure produit qui inclut des modules configurables permettant la création de plusieurs variantes de produit à partir d'une même structure produit. |
Livrable | Synonyme de variante. |
filtre d'options | Ensemble de critères, définis par l'utilisateur, permettant de filtrer la structure produit en fonction de choix affectés aux articles et des cas d'emploi de ces derniers dans une structure. |
Option | Capacité ou fonction d'un produit pouvant être conçue avec des variations. Par exemple, les choix 100, 110 et 220 peuvent être proposés pour l'option Voltage du produit, et les choix Red, Green et Blue pour l'option Color. Dans Windchill, une option est créée dans un ensemble d'options et peut être réutilisée par des jeux d'options. Une option peut être caractérisée en tant qu'option de conception ou option de vente. Par exemple, un choix commercial pour un système de navigation peut vous permettre de choisir parmi plusieurs choix de conception, telles que des antennes, le GPS, un écran tactile ou un logiciel de plans et d'itinéraires. |
Paramètre | Attribut défini localement au sein du contexte d'un module configurable pour prendre en charge la logique de sélection avancée. Un paramètre peut correspondre à un entier, un réel, un booléen, une chaîne ou tout autre type de variable. Un paramètre peut avoir, pour ses valeurs, des contraintes basées sur d'autres paramètres, tableaux de cas d'emploi et expressions d'entrée. La valeur d'un choix d'option sélectionné peut être mise en correspondance avec une valeur de paramètre, puis être utilisée au cours du processus de configuration d'article. Pour plus d'informations sur les paramètres, consultez les rubriques suivantes : |
Famille de produits | Ensemble de produits associés qui offrent une gamme de fonctionnalités et partagent en grande partie les mêmes pièces. Dans Windchill, une famille de produits est définie par un jeu d'options et la structure produit configurable associée. |
Variante | Article ou structure d'article représentant une configuration spécifique de la structure produit configurable. Les entrées utilisées pour créer cette variante sont stockées dans la spécification de variante. Une variante est un type de livrable créé au cours d'un processus de configuration d'article. Pour plus d'informations, consultez les rubriques suivantes : • Navigating between Parts and Variant Specification (en anglais) |
Spécification de variante | Concerne un enregistrement d'entrées utilisateur, y compris les choix d'option et les valeurs de paramètre, le cas échéant, cet enregistrement étant fourni durant un processus de configuration et utilisé pour générer une structure de variante d'article. Une spécification de variante est un type de livrable créé au cours d'un processus de configuration. |
Article non transformable | Lors de la transformation d'une nomenclature d'étude générique en nomenclature de fabrication générique, vous pouvez ajouter des articles uniquement dans la nomenclature de fabrication générique. Ces articles ne figurent pas dans la nomenclature d'étude générique. Ils ne sont présents que dans la nomenclature de fabrication générique. Ces articles sont appelés articles non transformables. Pour plus d'informations, consultez les rubriques suivantes : |
