Tutoriel 3 : Mise à jour collective de plusieurs nomenclatures génériques
Vous pouvez mettre à jour de manière collective des variantes de nomenclature de fabrication à partir d'une variante de nomenclature d'étude spécifique. Sélectionnez toutes les nomenclatures de fabrication génériques dans la vue en aval du Transformateur de nomenclature, puis cliquez sur l'action
Mettre à jour les nomenclatures de fabrication en aval en série. Une fois l'action Mettre à jour les nomenclatures de fabrication en aval en série terminée, le système met à jour toutes les variantes de nomenclatures de fabrication.
Mettre à jour les nomenclatures de fabrication en aval en série. Une fois l'action Mettre à jour les nomenclatures de fabrication en aval en série terminée, le système met à jour toutes les variantes de nomenclatures de fabrication.Structure du tutoriel
• Etape 1 : explique l'implémentation et le fonctionnement de l'action
Générer des nomenclatures de fabrication en aval en série.
Générer des nomenclatures de fabrication en aval en série.• Etapes 2 à 10 : expliquent le processus de travail à effectuer avant le lancement de l'action Mettre à jour les nomenclatures de fabrication en aval en série.
Mettre à jour les nomenclatures de fabrication en aval en série.• Etapes 11 et 12 : expliquent l'implémentation et le fonctionnement de l'action Mettre à jour les nomenclatures de fabrication en aval en série.
Mettre à jour les nomenclatures de fabrication en aval en série.Tutoriel

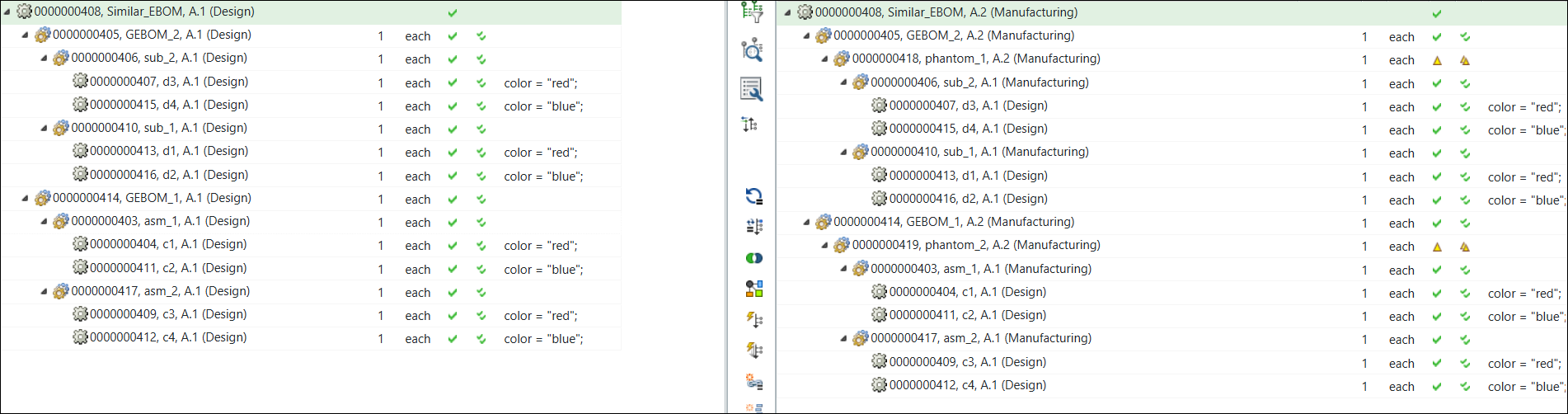

Notez que la structure suivante est présente dans le Transformateur de nomenclature :
• Deux nomenclatures d'étude génériques, 0000000405, GEBOM_2, (Design) et 000000000414, GEBOM_1, (Design), sont présentes sous le noeud similaire 000000000408, Similar_EBOM, (Design) dans la vue en amont du Transformateur de nomenclature.
• Deux nomenclatures d'étude génériques, 000000000405, GEBOM_2, (Manufacturing) et 000000000414, GEBOM_1, (Manufacturing), sont présentes sous la nomenclature de fabrication similaire 000000000408,Similar_EBOM, (Manufacturing) dans la vue en aval.

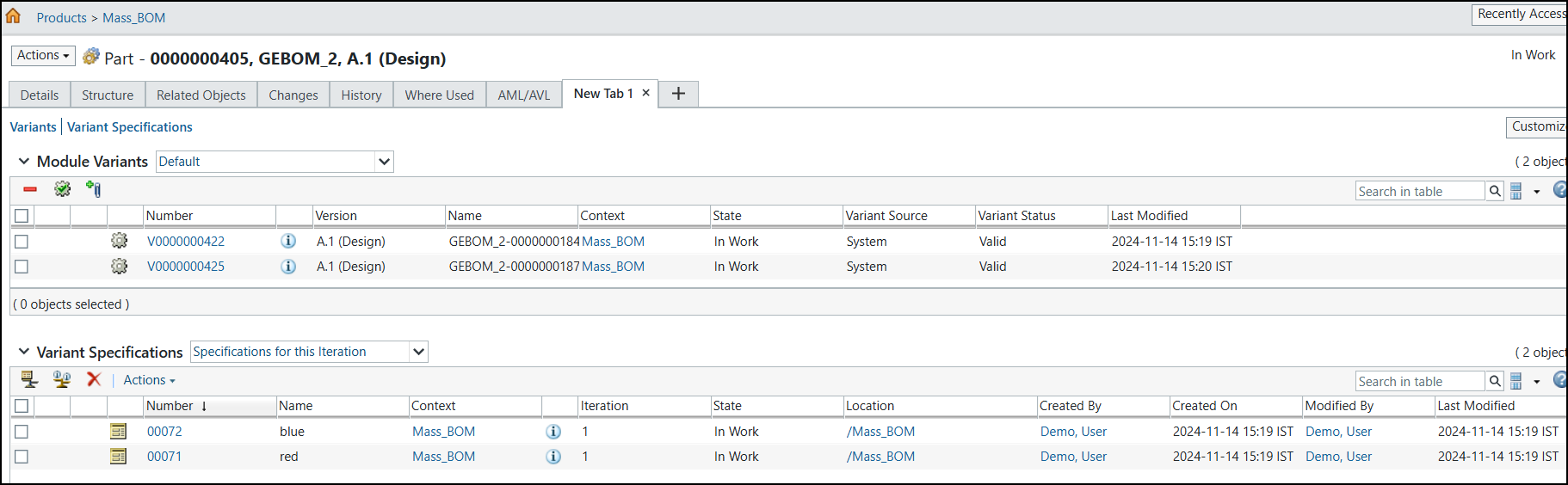

Les variantes de module ou une variante de nomenclature d'étude suivantes sont associées à la nomenclature d'étude générique 0000000405, GEBOM_2, (Design). Ces variantes de module ou variantes de nomenclature d'étude ont des spécifications de variante individuelles.
Les variantes de module ou variantes de nomenclature d'étude similaires sont associées à la nomenclature d'étude générique 000000000414, GEBOM_1, (Design).
Effectuez les étapes suivantes :

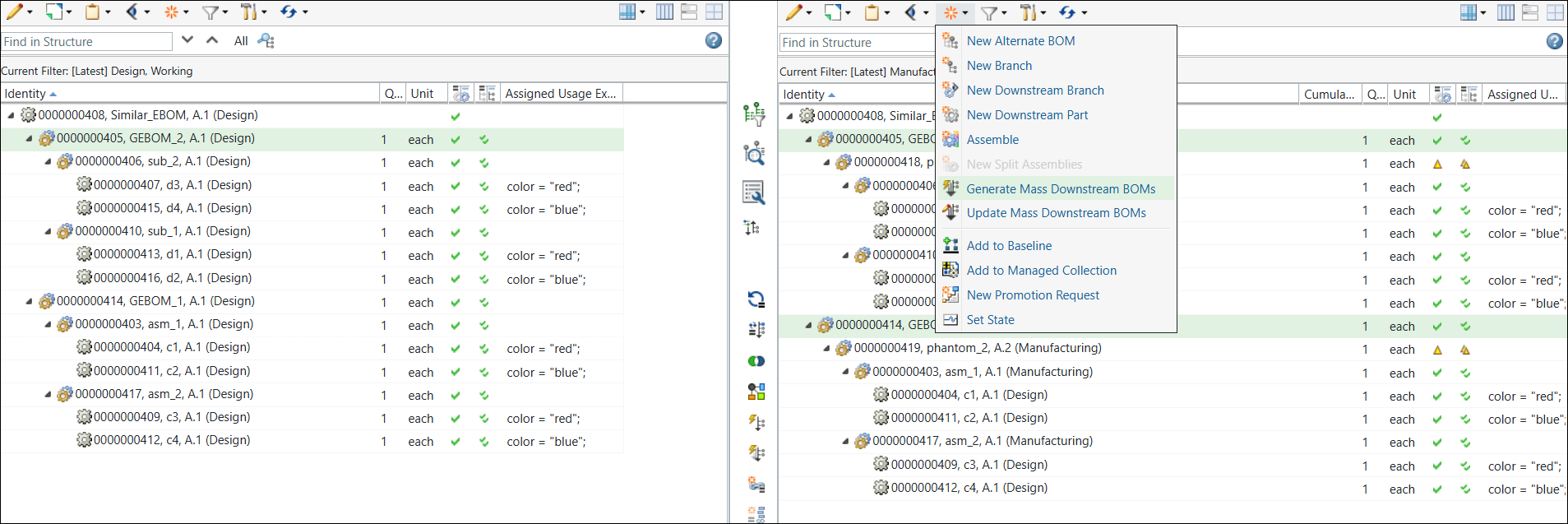

1. Sélectionnez les deux nomenclatures de fabrication génériques 000000000405, GEBOM_2,(Manufacturing) et 000000000414, GEBOM_1,(Manufacturing) dans la vue en aval. Dans la vue en aval, sélectionnez
Nouveau/Ajouter > Générer des nomenclatures de fabrication en aval en série.
Nouveau/Ajouter > Générer des nomenclatures de fabrication en aval en série.
La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche. Elle contient les étapes Afficher les paramètres en amont et Définir les paramètres en aval.

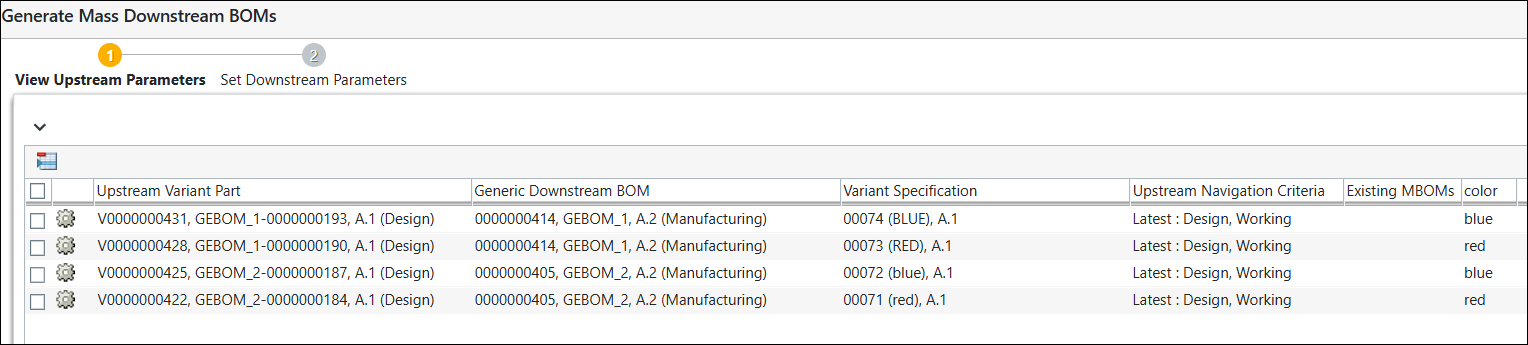

L'étape Afficher les paramètres en amont présente les variantes pour lesquelles vous souhaitez générer les nomenclatures de fabrication en aval en série.

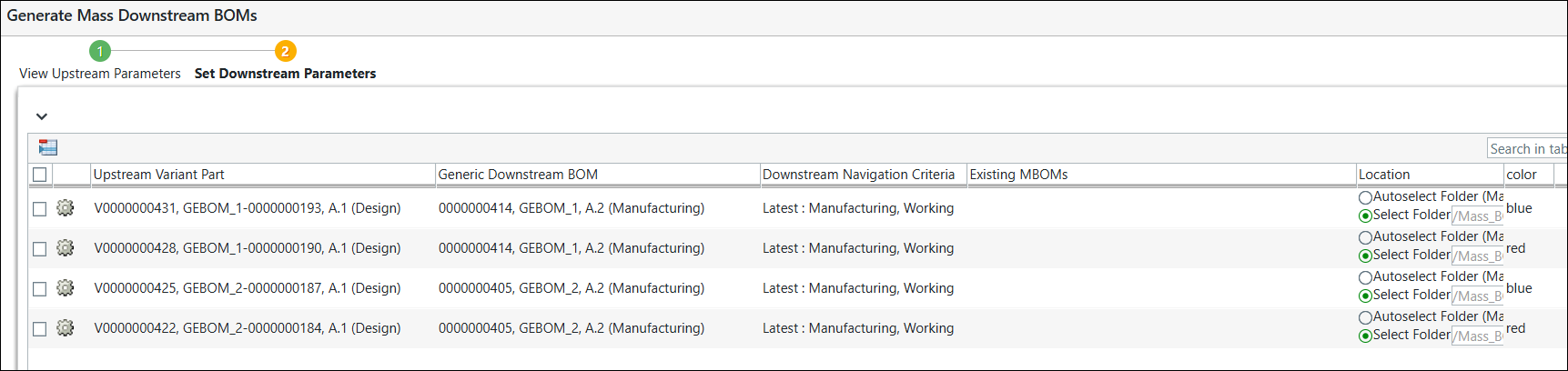

Cliquez sur Suivant. L'étape Définir les paramètres en aval s'affiche. L'étape Définir les paramètres en aval présente les variantes pour lesquelles vous souhaitez générer les nomenclatures de fabrication en aval en série.
Cliquez sur Terminer. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série se ferme. Les variantes de nomenclature d'étude et de nomenclature de fabrication apparaissent dans les vues en amont et en aval du Transformateur de nomenclature.

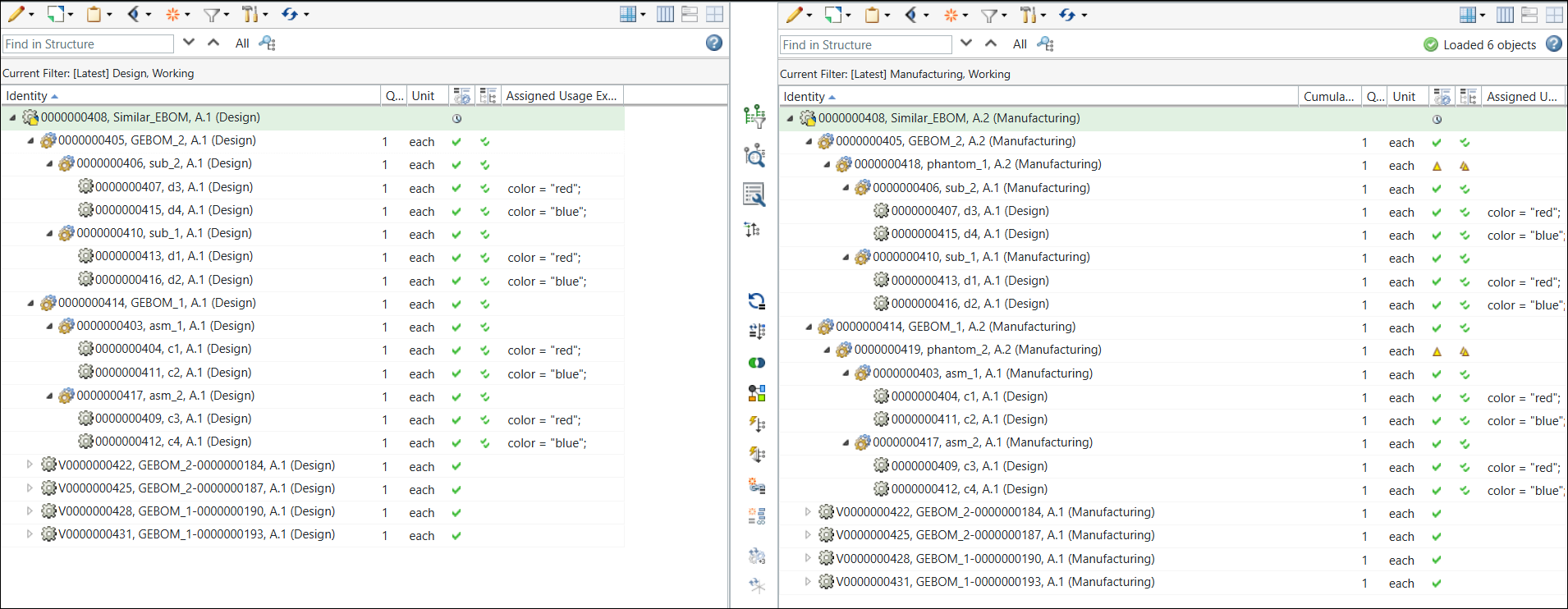

Sous sa forme réduite, la structure dans le Transformateur de nomenclature s'affiche comme suit :
Pour plus d'informations, consultez les rubriques suivantes :

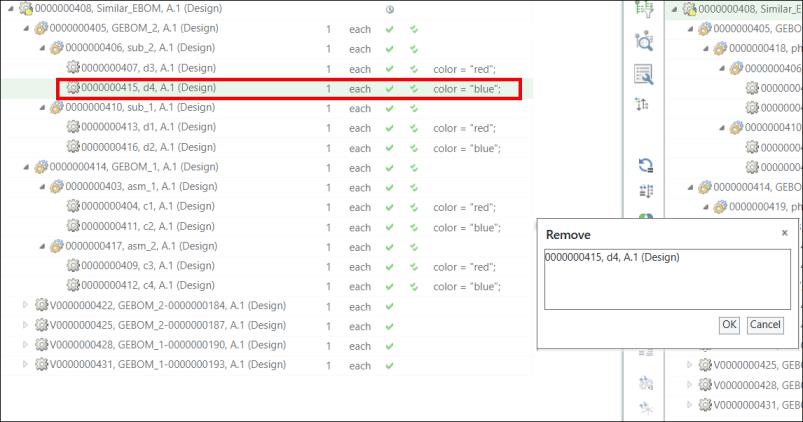

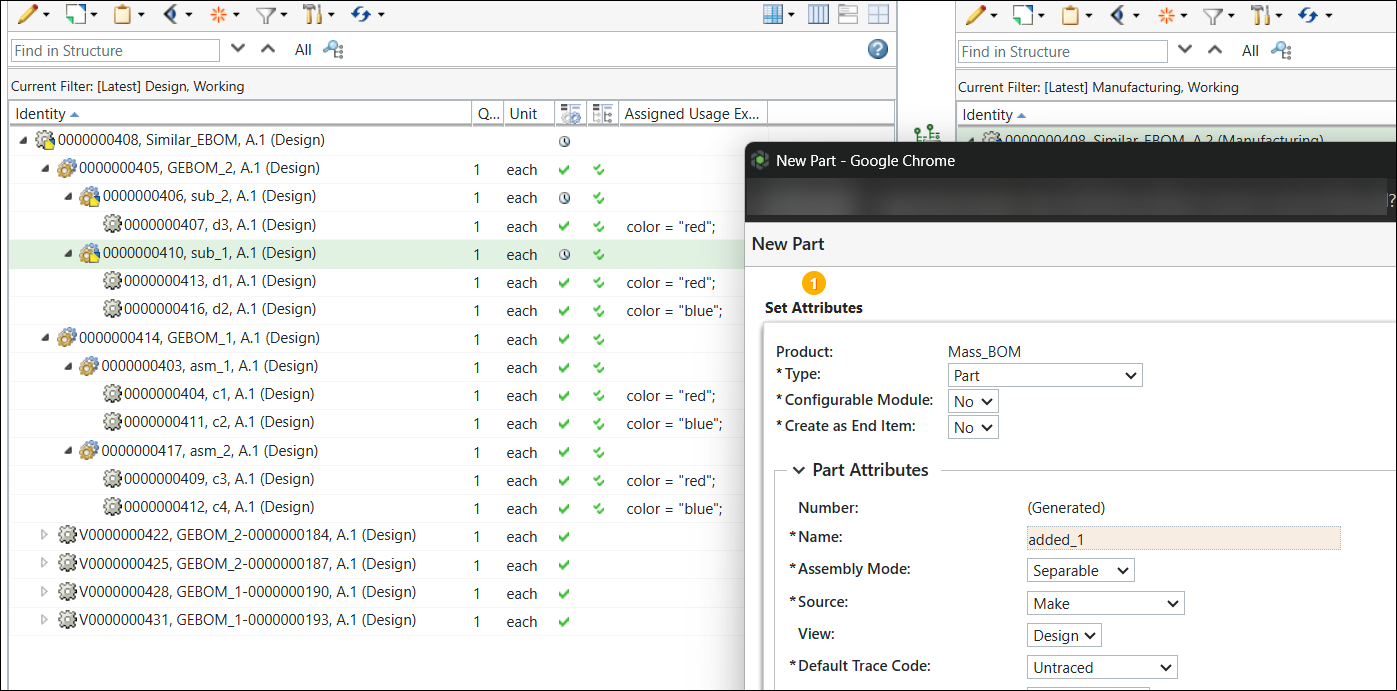

2. Ajoutez des divergences en apportant des modifications à la structure de nomenclature d'étude générique 0000000405, GEBOM_2, (Design) présente dans la vue en amont du Transformateur de nomenclature. Dans ce cas, l'article 0000000436,added_1 (Design) est ajouté sous le sous-assemblage 000000000410, asm_1,(Design). En outre, l'article 0000000415, d4, (Design) est supprimé du sous-assemblage 000000000406, sub_2,(Design).
3. Dans le Transformateur de nomenclature, utilisez l'action
Synchroniser les structures pour détecter et résoudre les divergences entre les articles équivalents de premier niveau dans les deux structures présentes sous les noeuds similaires. Pour plus d'informations, consultez la rubrique Synchronisation des structures en amont et en aval.
Synchroniser les structures pour détecter et résoudre les divergences entre les articles équivalents de premier niveau dans les deux structures présentes sous les noeuds similaires. Pour plus d'informations, consultez la rubrique Synchronisation des structures en amont et en aval.
4. La structure de nomenclature de fabrication générique mise à jour dans la vue en aval s'affiche comme suit :
 | L'article 0000000436, added_1, (Design) est ajouté sous 0000000410, sub_1, (Manufacturing). En outre, l'article 00000000415, d4, (Design) est supprimé de la structure. |

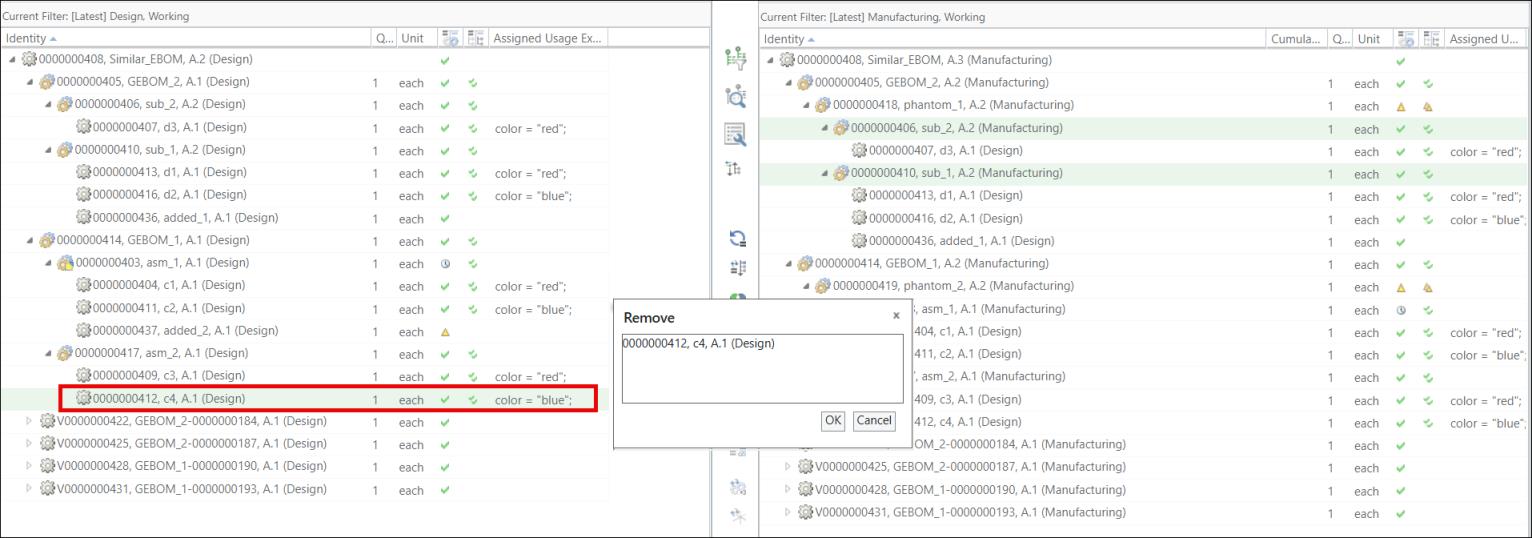

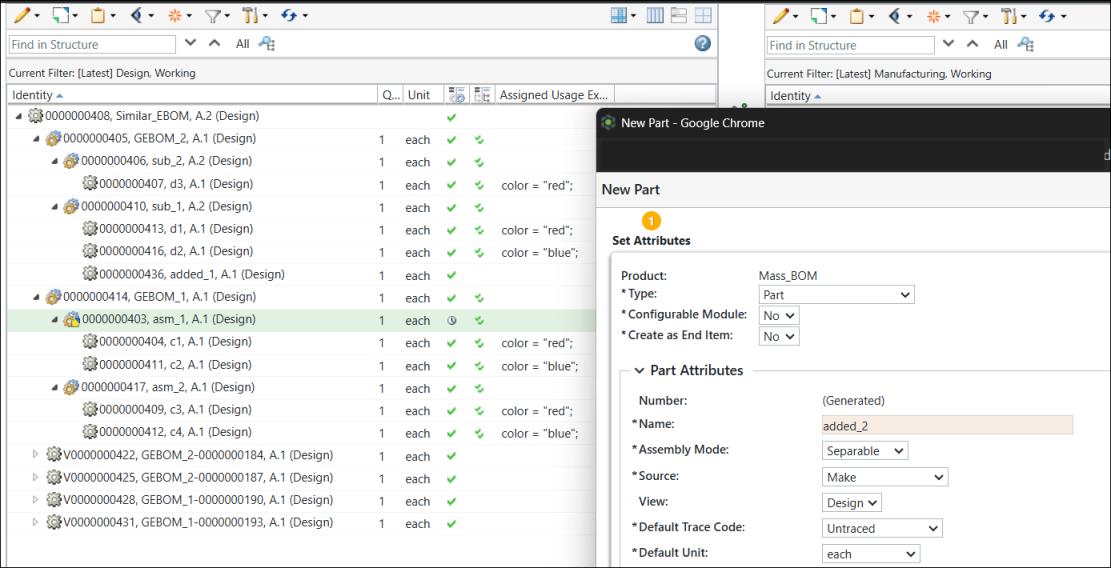

5. Ajoutez des divergences en apportant des modifications à la structure de nomenclature d'étude générique 0000000414, GEBOM_1, (Design)(Design) présente dans la vue en amont du Transformateur de nomenclature. Dans ce cas, l'article 0000000437, added_2, (Design) est ajouté sous le sous-assemblage 0000000403, asm_1, (Design). En outre, l'article 0000000412, c4, (Design) est supprimé du sous-assemblage 0000000417, asm_2, (Design).

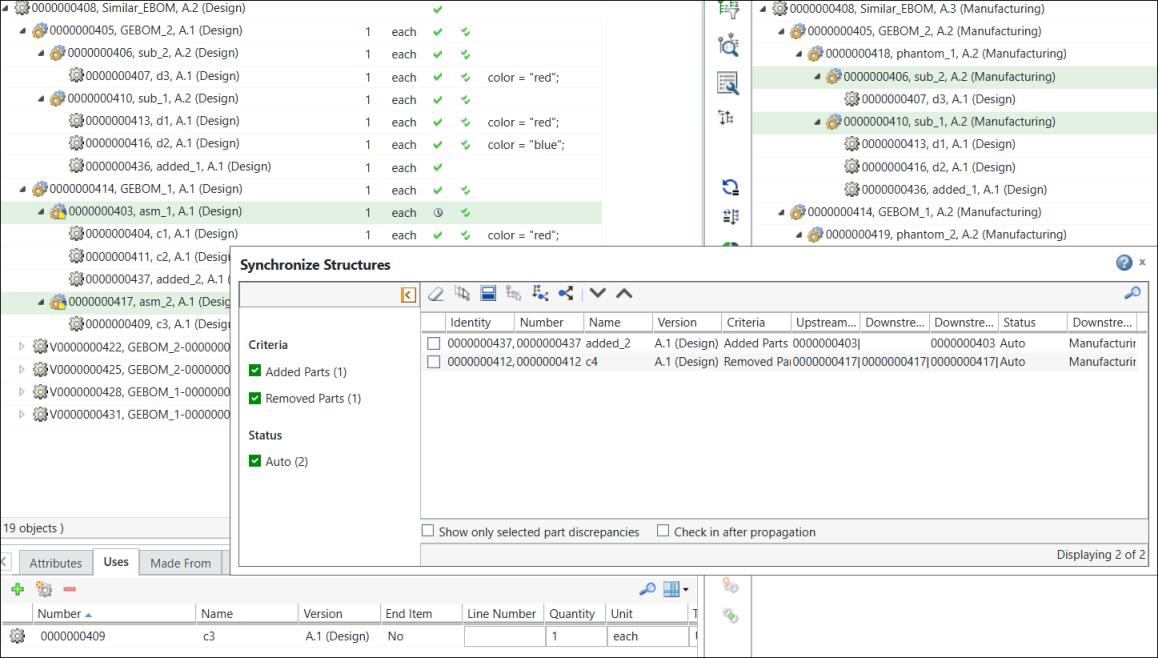

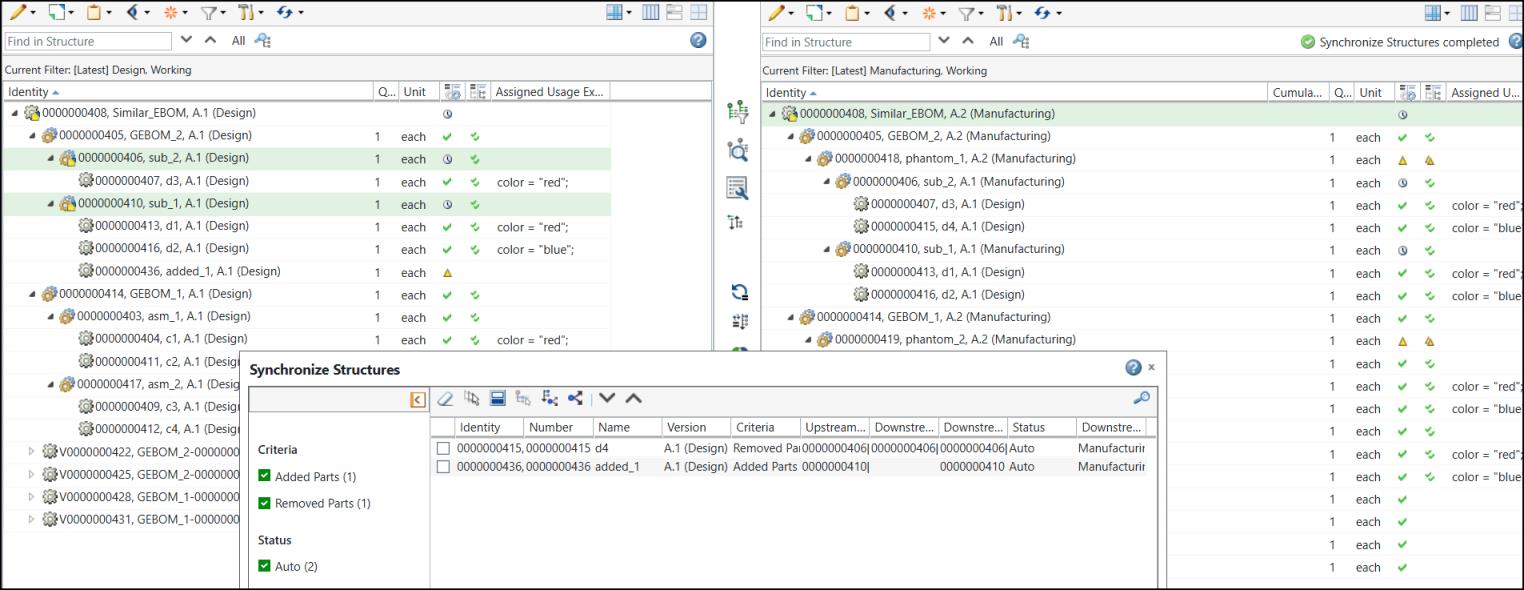

6. Utilisez l'action Synchroniser les structures pour détecter et résoudre les divergences entre les articles équivalents de premier niveau dans les deux structures présentes sous des noeuds similaires.
Synchroniser les structures pour détecter et résoudre les divergences entre les articles équivalents de premier niveau dans les deux structures présentes sous des noeuds similaires.

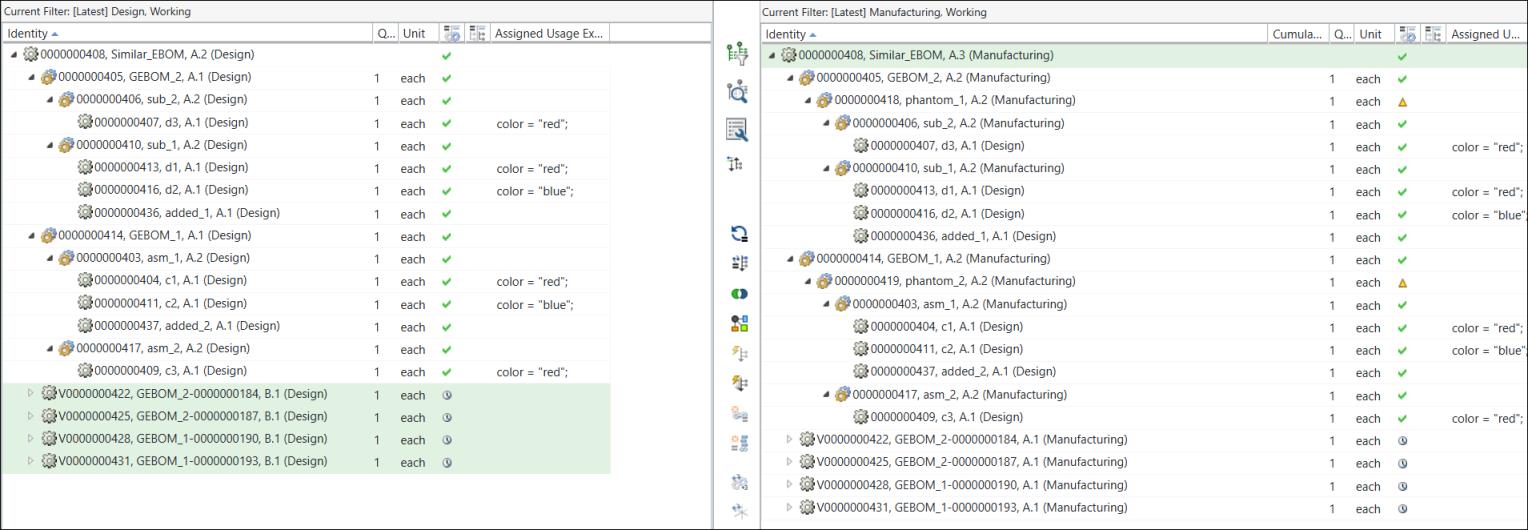

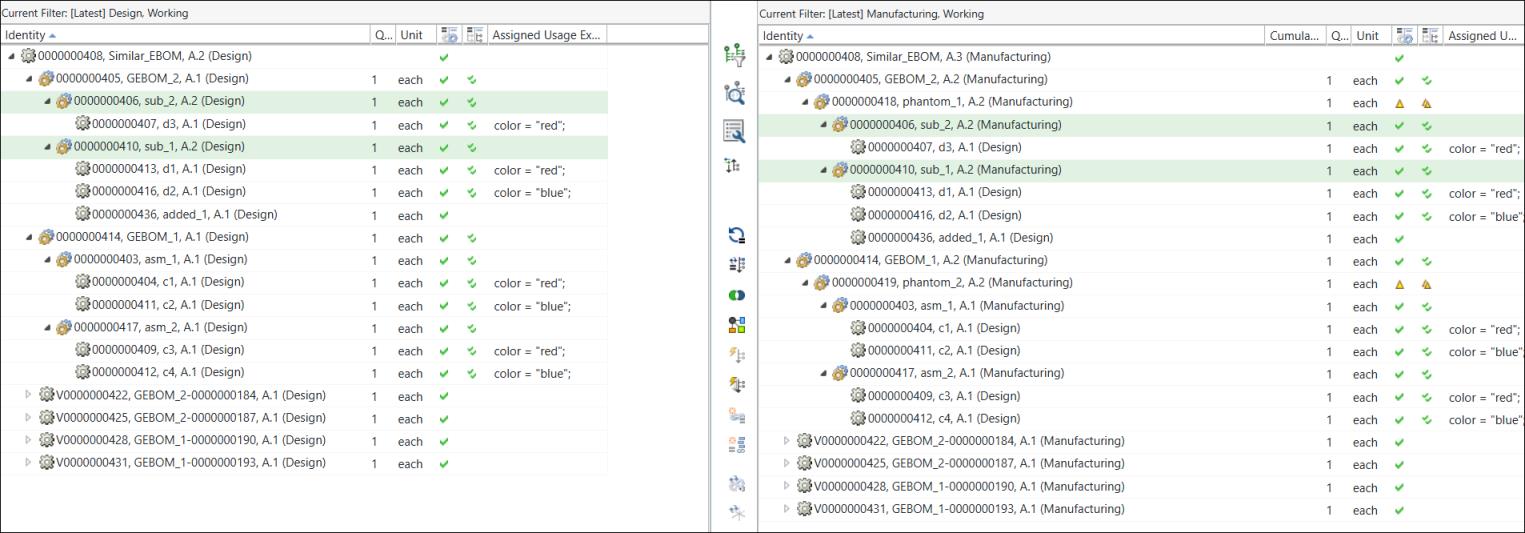

7. La structure de nomenclature de fabrication générique mise à jour dans la vue en aval s'affiche comme suit :
8. Configuration de variantes en mettant à jour les variantes de nomenclature d'étude.
Utilisez l'action Reconfigurer pour la spécification de variante. Conservez toutes les informations existantes mentionnées dans les onglets. Révisez uniquement la spécification de variante en aval existante.

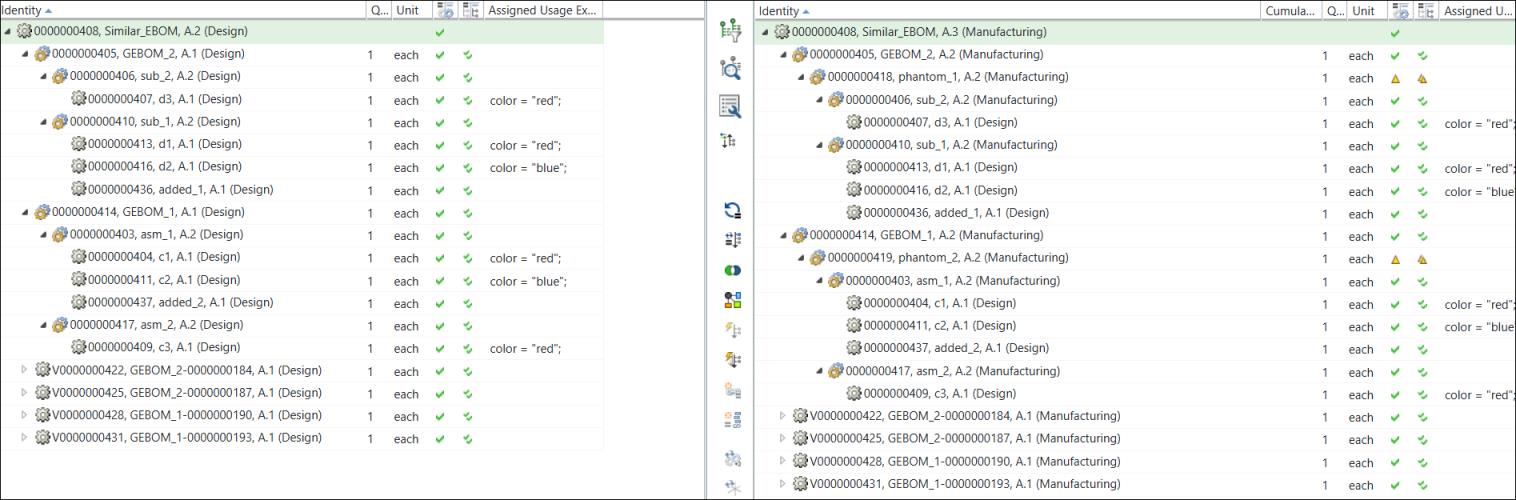

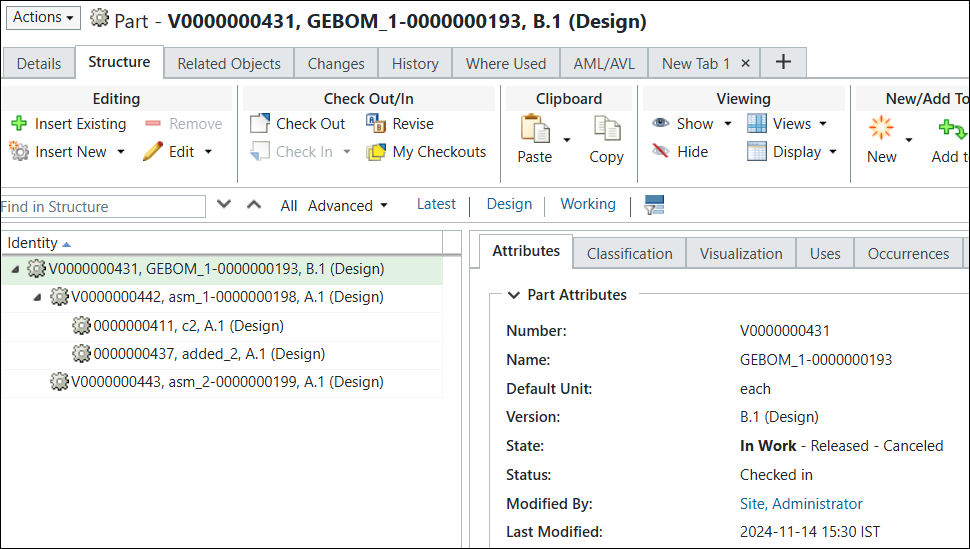

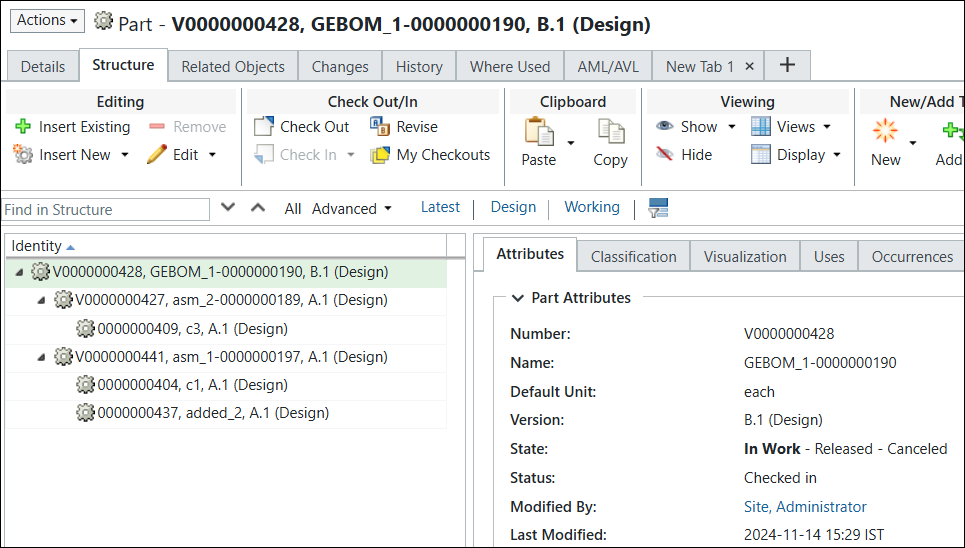

9. Les structures de variante E mises à jour s'affichent comme suit :
Les articles sont ajoutés et supprimés des structures présentées à cette étape.
10. La nomenclature d'étude générique, la nomenclature de fabrication générique et les variantes de nomenclatures d'étude sont synchronisées. C'est-à-dire que le travail à effectuer avant l'utilisation de l'action Mettre à jour les nomenclatures de fabrication en aval en série est maintenant terminé.
Mettre à jour les nomenclatures de fabrication en aval en série est maintenant terminé.

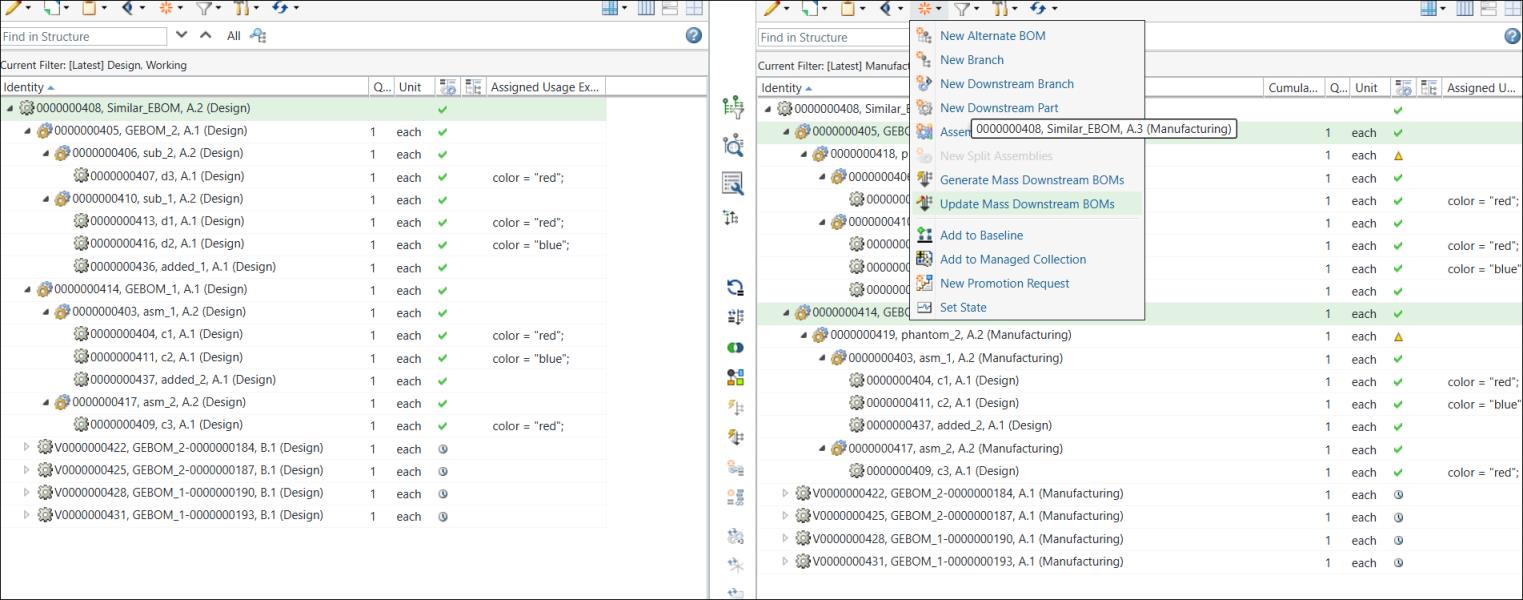

11. Sélectionnez les nomenclatures de fabrication génériques, 00000000405,GEBOM_2, (Manufacturing) et 00000000414, GEBOM_1, (Manufacturing), dans la vue en aval, et cliquez sur Nouveau/Ajouter > Mettre à jour les nomenclatures de fabrication en aval en série.
Nouveau/Ajouter > Mettre à jour les nomenclatures de fabrication en aval en série.
Lorsque vous lancez l'action Mettre à jour les nomenclatures de fabrication en aval en série, le message utilisateur suivant s'affiche :
Mettre à jour les nomenclatures de fabrication en aval en série, le message utilisateur suivant s'affiche :
Cliquez sur Continuer.

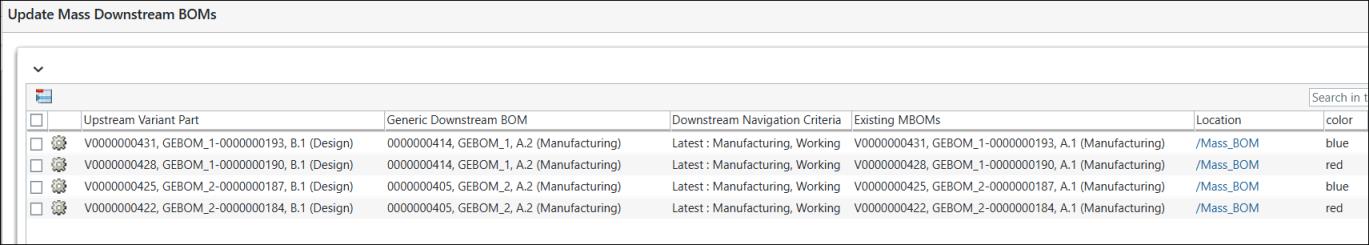

12. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série s'affiche. Elle affiche les informations relatives à toutes les variantes de nomenclature de fabrication.
13. Cliquez sur Terminer. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série se ferme. Le système met à jour toutes les variantes de nomenclature de fabrication en fonction des modifications apportées aux variantes de nomenclature d'étude et aux structures de nomenclature de fabrication génériques.
◦ Le système met à jour le lien d'équivalence entre variantes de nomenclature d'étude et les variantes de nomenclature de fabrication.
◦ Le système récupère les noeuds des variantes de nomenclature de fabrication impactés.
◦ Vous pouvez également utiliser l'action
Mettre à jour l'indicateur de statut équivalent cumulé disponible dans la barre d'outils du volet central pour mettre à jour le statut de l'indicateur équivalent cumulé. Pour plus d'informations, consultez la rubrique Updating the Cumulative Equivalent Status (en anglais).

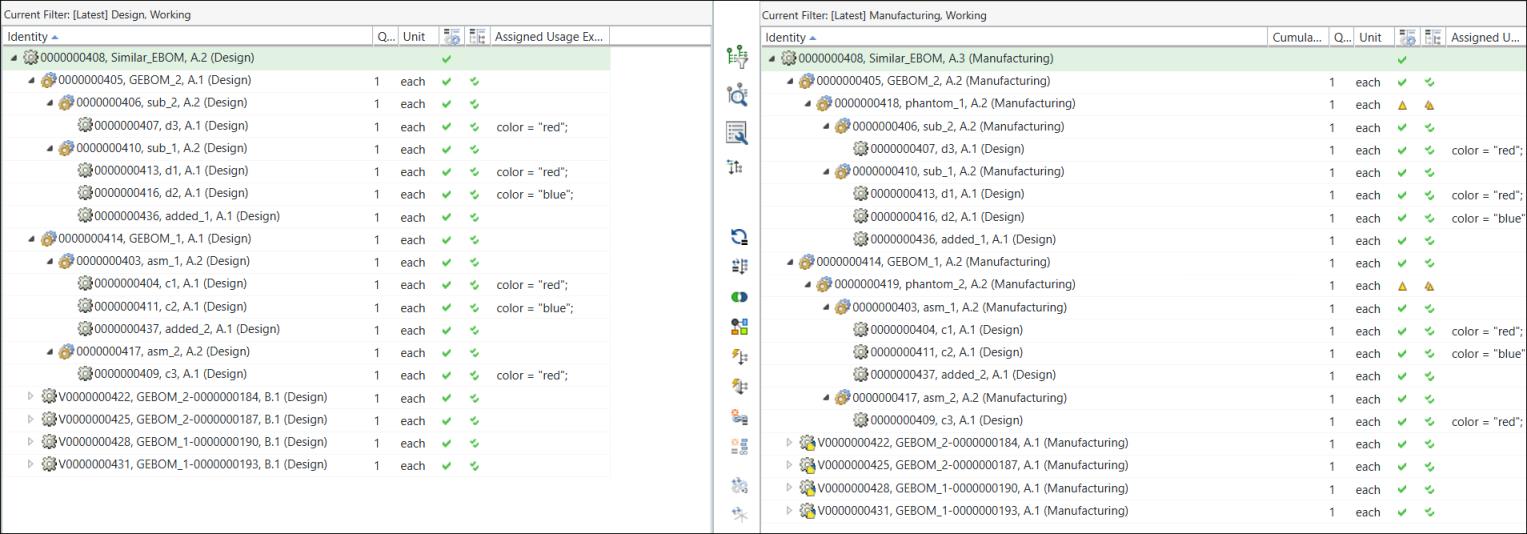

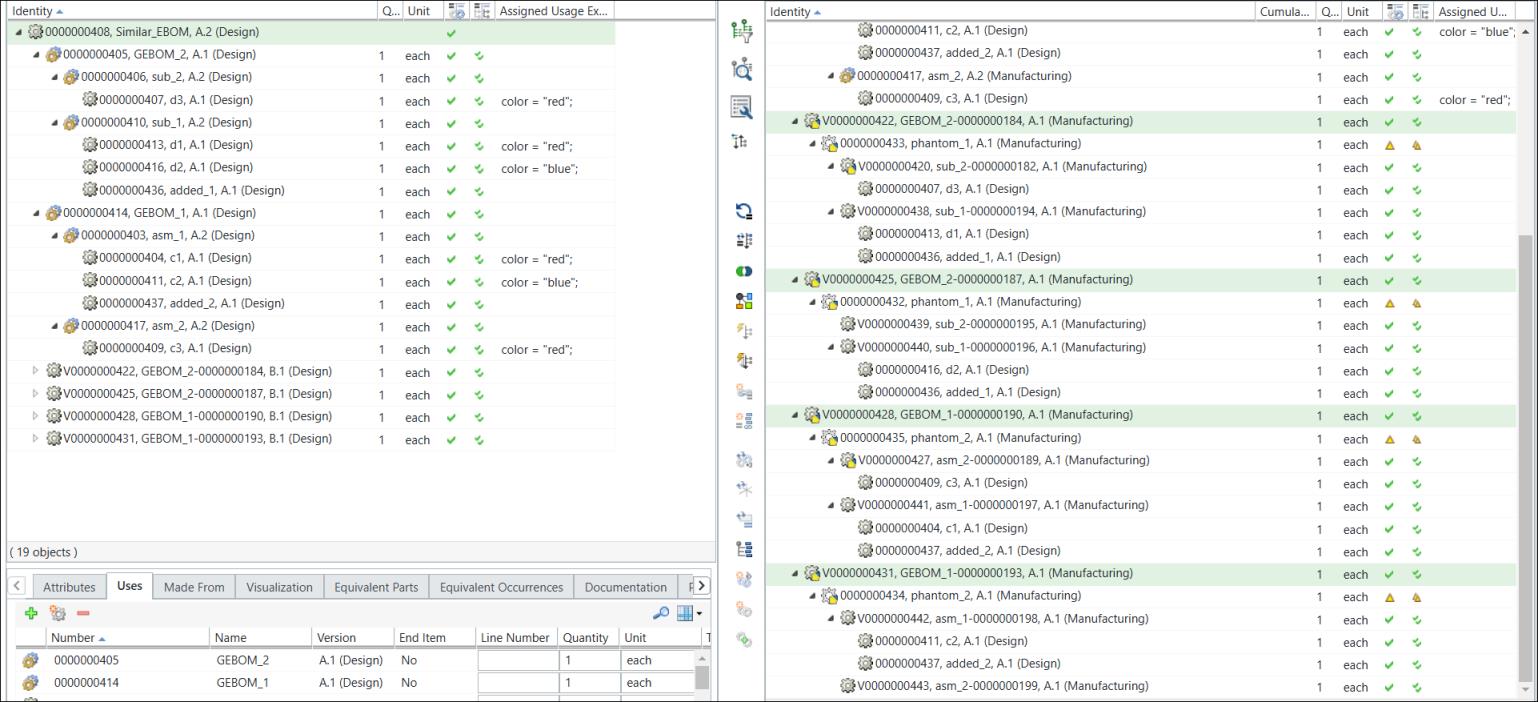

Mettre à jour l'indicateur de statut équivalent cumulé disponible dans la barre d'outils du volet central pour mettre à jour le statut de l'indicateur équivalent cumulé. Pour plus d'informations, consultez la rubrique Updating the Cumulative Equivalent Status (en anglais).L'image ci-après illustre les structures développées :

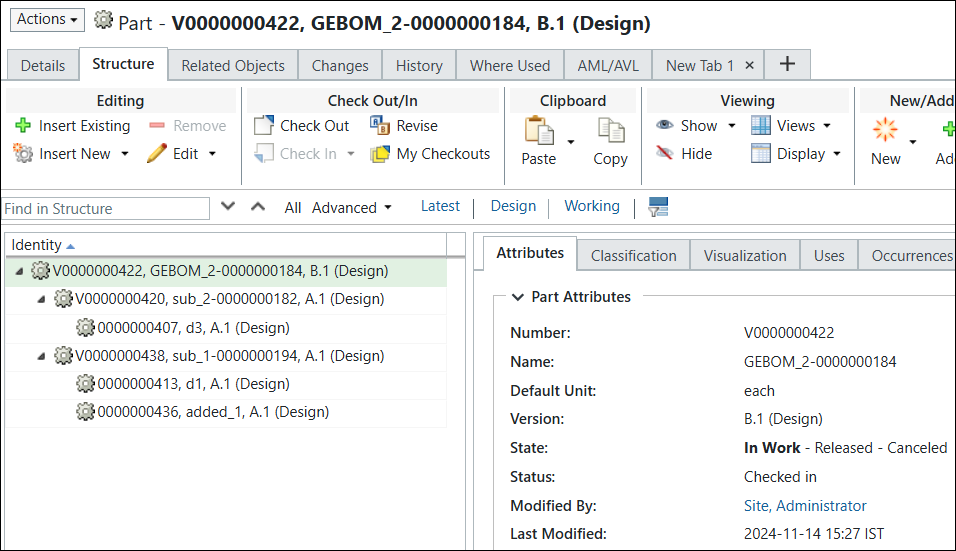

• Le système propage toutes les modifications vers les variantes de nomenclature de fabrication depuis les variantes de nomenclature d'étude et les nomenclatures de fabrication génériques. Examinez la structure présente sous la première variante de nomenclature de fabrication V00000000422,GEBOM_2-00000000184, (Manufacturing) :
◦ L'article 00000000436,added_1, (Design) est ajouté sous l'article 00000000438,sub_1-00000000194, (Manufacturing). L'article 00000000438,sub_1-00000000194, (Manufacturing) est présent sous la variante de nomenclature de fabrication V00000000422,GEBOM_2-00000000184, (Manufacturing).
◦ L'un des articles qui était présent sous V00000000422,GEBOM_2-00000000184, (Manufacturing) est supprimé.

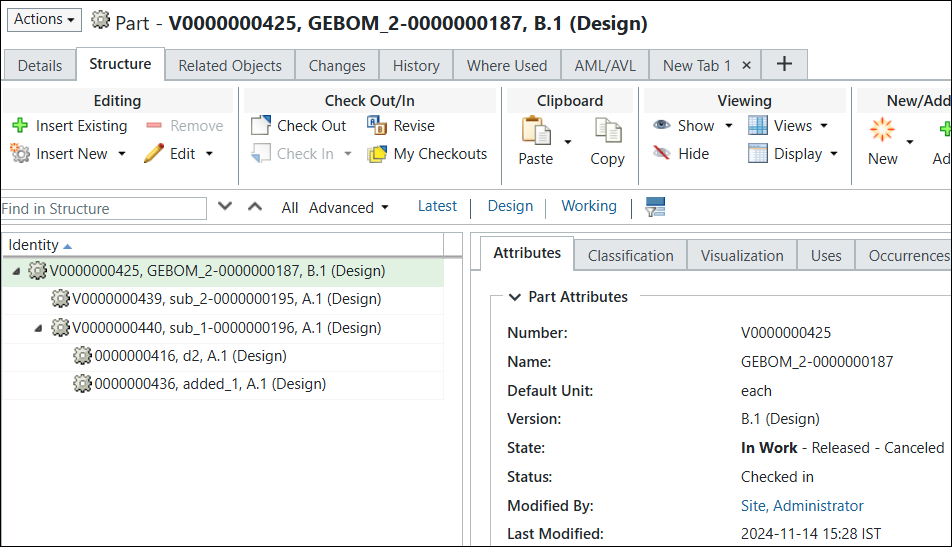

Le système propage les modifications similaires vers les autres variantes de nomenclatures de fabrication, V00000000425,GEBOM_2-00000000187, (Manufacturing), V00000000428,GEBOM_1-00000000190, (Manufacturing) et V00000000431,GEBOM_1-00000000193, (Manufacturing).
