Lokalisierte Operationen und Fertigungsstücklisten automatisch generieren
Lokalisierte Operationen und Fertigungsstücklisten erstellen
Sie können lokalisierte Operationen unter einem Prozessplan im Betriebslayout erstellen, indem Sie Teile einer Zone oder einem Arbeitsplatz zuordnen. Informationen zum Betriebslayout finden Sie unter Dem Routing-Plan zugeordnete Fertigungsstrukturen öffnen.
Stellen Sie vor Beginn sicher, dass die Upstream-Struktur im Betriebslayout geöffnet ist. Verwenden Sie zum Erstellen lokalisierter Operationen eine der folgenden Methoden:
• Ziehen Sie ein Teil aus der Strukturauswahl auf eine Zone oder einen Arbeitsplatz auf der Registerkarte Routing-Plan.
• Kopieren Sie ein Teil aus der Strukturauswahl, und fügen Sie es in eine Zone oder einen Arbeitsplatz auf der Registerkarte Routing-Plan ein.
Es werden automatisch eine Fertigungsstückliste und eine Operation generiert. Die Operation wird für einen Betrieb lokalisiert, und das Teil wird ihr zugeordnet. Die Meldung "Downstream-Daten erfolgreich erstellt" wird in der oberen rechten Ecke des Fensters angezeigt. Gegebenenfalls werden Warn- oder Fehlermeldungen angezeigt.
Teile lokalisierten Operationen zuordnen
Verwenden Sie eine der folgenden Methoden, um ein Teil einer lokalisierten Operation zuzuordnen:
• Ziehen Sie ein Teil aus der Strukturauswahl in die Tabelle Lokalisierte Operationen auf der Registerkarte Routing-Plan.
• Kopieren Sie ein Teil aus der Strukturauswahl, und fügen Sie es in die Tabelle Lokalisierte Operationen auf der Registerkarte Routing-Plan ein.
Es wird automatisch eine Fertigungsstückliste generiert, und das Teil wird der ausgewählten Operation zugeordnet.
Außerdem werden in der Visualisierung der 3D-Strukturauswahl die zugeordneten Teile ausgeblendet, während sie auf der Registerkarte Visualisierung angezeigt werden.
Routing-Zuordnungsstatus prüfen
Sie können den Zuordnungsstatus von Teilen, die lokalisierten Operationen zugewiesen sind, mithilfe der Aktion
"Teile-Zuordnungsstatus anzeigen" in der Symbolleiste der Strukturauswahl anzeigen. Der Status wird in der Spalte Routing-Zuordnungsstatus angezeigt, die nicht standardmäßig verfügbar ist. Sie können die aktuelle Ansicht anpassen oder mit der Aktion Strukturansichten verwalten eine neue Ansicht erstellen, damit diese Spalte angezeigt wird. Weitere Informationen finden Sie unter Tabellenansichten anpassen.
"Teile-Zuordnungsstatus anzeigen" in der Symbolleiste der Strukturauswahl anzeigen. Der Status wird in der Spalte Routing-Zuordnungsstatus angezeigt, die nicht standardmäßig verfügbar ist. Sie können die aktuelle Ansicht anpassen oder mit der Aktion Strukturansichten verwalten eine neue Ansicht erstellen, damit diese Spalte angezeigt wird. Weitere Informationen finden Sie unter Tabellenansichten anpassen.

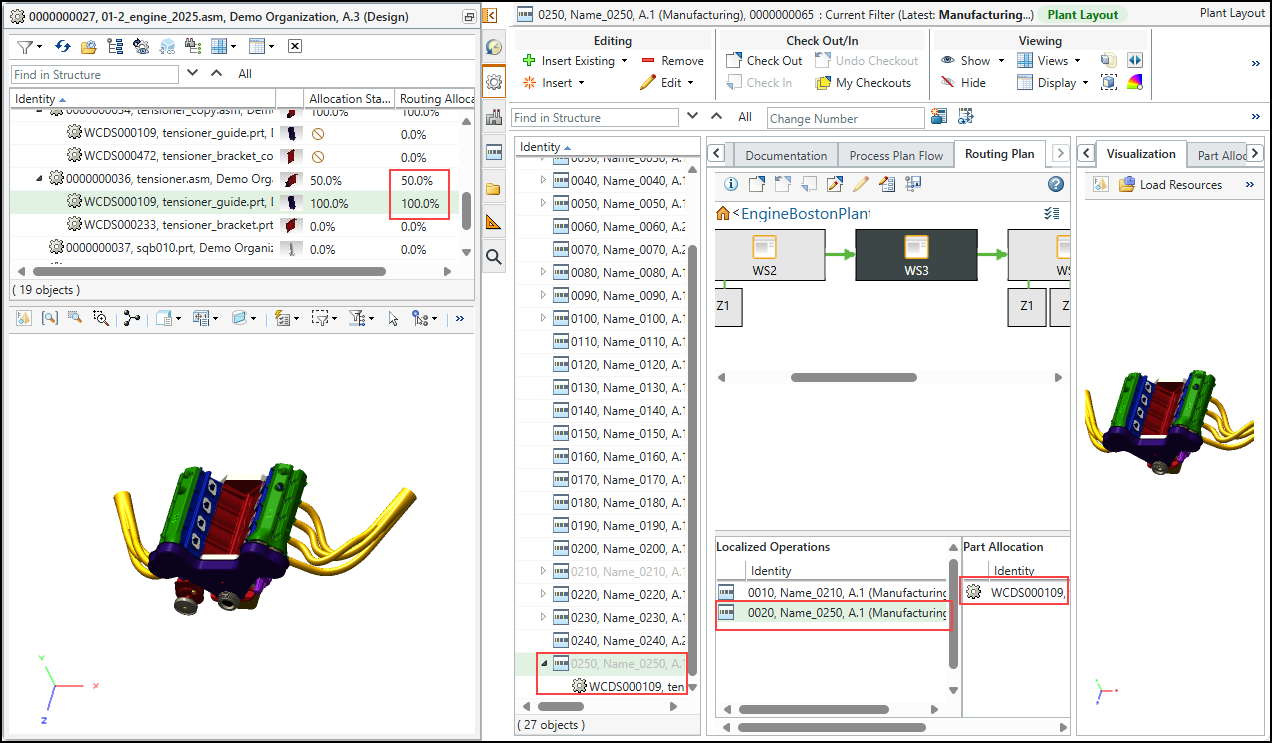

Im obigen Beispiel wird tensioner_guide zu WS3 zugeordnet. Eine lokalisierte Operation Name_0250 wird erstellt, und das Teil wird dieser Operation zugewiesen. Da ein von zwei Teilen der lokalisierten Operation zugeordnet ist, wird in der Spalte Routing-Zuordnungsstatus für das Elternteil tensioner "50 %" angezeigt.
Aktualisierung der Downstream-Struktur

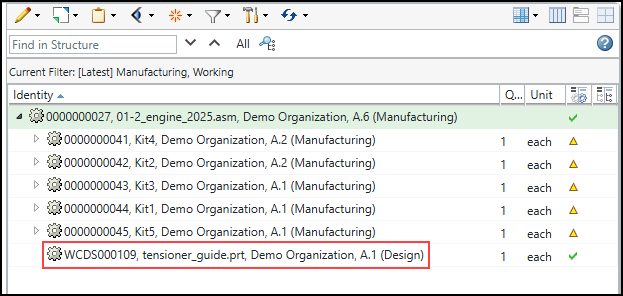

In der Downstream-Struktur wird tensioner_guide dem Stammknoten hinzugefügt.
Sie können die Regeln angeben, die gelten sollen, wenn Upstream-Teile in die Downstream-Struktur transformiert werden. Weitere Informationen finden Sie unter Downstream-Struktur generieren.
Wichtige Punkte
• Sie können ein Teil nur einmal auf einen Arbeitsplatz oder eine Zone unter einem Arbeitsplatz ziehen oder kopieren.
• Die lokalisierte Operation wird in der Prozessplan-Baumstruktur ausgegraut angezeigt.
• Sie können die Anzeige von zugeordneten Teilen im Dialogfenster > aus dem Aktionssatz Anzeigen verwalten. Weitere Informationen finden Sie unter Darstellung von zugeordneten Teilen definieren.
• Wenn Sie auf einen Arbeitsplatz oder eine Zone klicken, werden die zugeordneten lokalisierten Operationen in der Tabelle Lokalisierte Operationen unten auf der Registerkarte Routing-Plan angezeigt.
• Wenn Sie in der Tabelle auf eine lokalisierte Operation klicken, werden das zugeordnete Teil und seine Zuordnungen angezeigt. Weitere Informationen finden Sie unter Aktionen für lokalisierte Operationen.
• Wenn Sie ein Teil zuordnen oder neu zuordnen, wird für Teile mit vorhandenem Routing-Zuordnungsstatus das Symbol "Veraltet" in der Spalte Routing-Zuordnungsstatus angezeigt. Klicken Sie auf die Aktion "Teile-Zuordnungsstatus anzeigen", um den aktualisierten Status anzuzeigen.
"Teile-Zuordnungsstatus anzeigen", um den aktualisierten Status anzuzeigen.• Die Aktion "Teile-Zuordnungsstatus anzeigen" berechnet nicht den Routing-Zuordnungsstatus im Prozessplan-Browser. In der Spalte Routing-Zuordnungsstatus im Prozessplan-Browser wird der Wert "0" (Null) angezeigt.
"Teile-Zuordnungsstatus anzeigen" berechnet nicht den Routing-Zuordnungsstatus im Prozessplan-Browser. In der Spalte Routing-Zuordnungsstatus im Prozessplan-Browser wird der Wert "0" (Null) angezeigt.
