3D 模型
*
視模型的大小與複雜度而定,處理 3D 模型檔案和產生模型目標可能需耗時幾分鐘到幾小時不等。
3D 模型是您環境中實體物件的數位表示。
如需在 Vuforia Editor 中使用 3D 模型和模型目標的相關資訊,請參閱下列主題:
3D 編輯器窗格 (Vuforia Instruct)
建立產品狀態
在步驟中將標記新增至模型
建立零件集
程序發佈與模型目標
3D 模型與模型目標疑難排解
支援的檔案類型
單一檔案格式:
.obj
.stl
.stp.step (AP203、AP214 和 AP242;僅限幾何結構)
.jt (最多 10 個)
.pvz
*

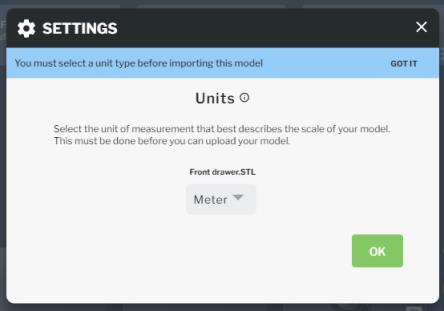

您將需要針對尚未包含單位 (例如,.stl.obj 檔案) 的 CAD 檔案格式選取測量單位。
請記住,上載 3D 模型時如果選了錯誤的單位,可能會導致 Vuforia Vantage 中的參考資訊標記與模型發生問題。
多檔案格式:
CATIA v4,4.15 至 4.24 版
CATIA v5,R7 至 R30 (v5-6R2020) 版
CATIA v6、R2010x 至 R2013x、R2015x、R2016X、v6 2020X 版
SOLIDWORKS (1999 至 2019 版的 .zip 檔案)
Pro/ENGINEER、Creo,Pro/E 2000i 至 Creo Parametric 6.0 版
Creo 7.0
NX12.0.2.9 的 NX UG15.0
2019 的 Solid Edge 10
*
多檔案格式必須以 .zip 檔案匯入,該 .zip 檔名必須與頂層組件名稱相符。
實體物件建議
Vuforia Instruct 使用 Vuforia Engine 模型追蹤。因此,要確保能成功追蹤,應遵循下列指南:
*
PTC 不建議尺寸大於 SUV 的物件使用 CAD。
實體物件的形狀與大小必須與 3D CAD 模型完全相同。
實體物件必須:
幾何固定 (意思是它們不具延展性)
呈現穩定的表面特徵
實體物件在程序期間不得變更狀態,因此請確定產品狀態與您要開始之程序的狀態完全相符。例如,在程序中無法移動、移除或新增零件。
需要對表面外觀進行某些變化才能辨別物件 (例如,全白或全黑的普通表面可能無法正常運作)。
幾何複雜度是用來將物件與環境中其他形狀加以區別的關鍵 (例如立方體、球體等簡單形狀,可能很容易與區域中的其他物件混淆)。
*
我們建議避免使用對稱物件,因為模型追蹤器無法區分其側邊。
如需指南相關資訊,請參閱 Vuforia Developer Library (Vuforia 程式設計師資料庫) 中的 Model Targets Supported Objects & CAD Model Best Practices
