建立零件集
您可以建立自訂零件集來放置零件標記。

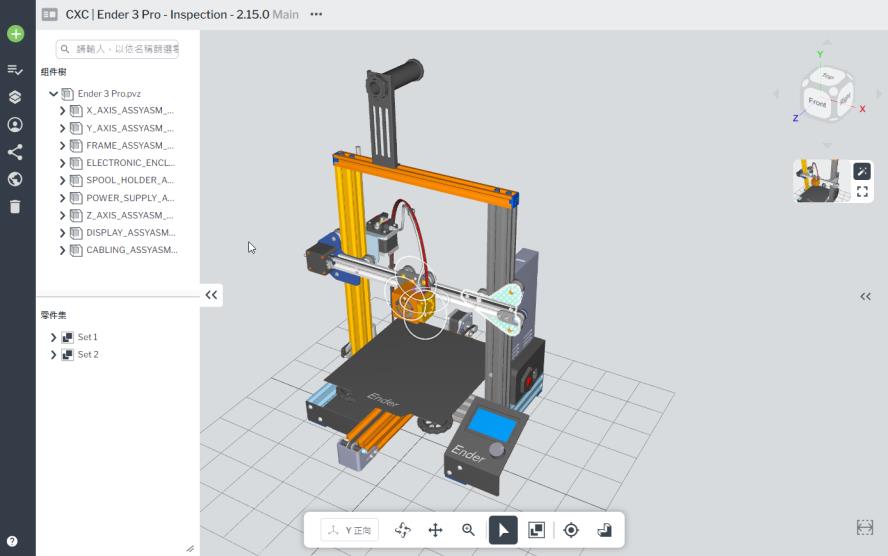

1. 按一下展開圖示 (
) 以開啟「組件樹」和「零件集」。
) 以開啟「組件樹」和「零件集」。
2. 選取您要新增附有零件標記的自訂零件集之步驟。
3. 在模型上選取多個零件。
 |
您可以使用下列其中一種方法選取多個零件：
• 按住 Control 鍵並在模型上選取零件
• 按住 Control 或 Shift 鍵並在樹上選取零件
• 按住 Control 鍵並在組件樹和模型上選取零件
|
4. 按一下建立零件集的圖示。
|
|
您也可以在模型上按一下滑鼠右鍵，然後選取「建立零件集」。
|
5. 您剛建立的零件集會顯示在「零件集」之下的「組件樹」部分。選擇新建零件集以進行反白。
|
|
連按兩下零件集名稱，將其重新命名為更具描述性的名稱。
|
6. 然後，按一下新增零件標記圖示 (
) 以將零件標記新增至已選取步驟中的零件集。
) 以將零件標記新增至已選取步驟中的零件集。
其他可用的零件集動作
|
動作
|
描述
|
|---|---|
|

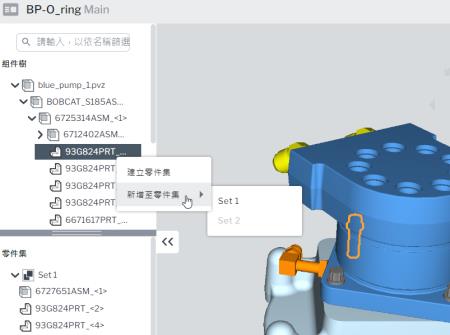

「新增至零件集」
|
在零件樹中的零件上按一下滑鼠右鍵，選取「新增至零件集」，然後選取要新增零件的零件集。
 |
|
「複製零件集」
|
在零件集的名稱上按一下滑鼠右鍵，然後選取「複製零件集」。
 |
|
「從零件集中移除」
|
在零件集中的個別零件上按一下滑鼠右鍵，然後選取「從零件集中移除」。
 |
|
「移除零件集」
|
在零件集的名稱上按一下滑鼠右鍵，然後選取「移除零件集」。
|
