Establecer un área de enfoque con Step Check
Resumen
Establecer un área de enfoque con Step Check le permite agilizar el proceso de configuración al reducir la cantidad de imágenes de formación necesarias. En lugar de capturar cientos de ejemplos para cada estado, puede seleccionar una sola imagen reducida para el estado Aprobado o Suspenso (o ambos) y definir un área de enfoque que resalte la región crítica a inspeccionar. Este enfoque permite una configuración más rápida y eficiente manteniendo la precisión, lo que facilita la aplicación de Step Check a una gama más amplia de casos de uso. Algunos ejemplos de casos de uso incluyen:
• Estados de error continuos: en situaciones donde un componente puede estar en muchas posiciones incorrectas pero solo en una correcta, capturar todas las posibles variaciones de fallo no es realista. Con un área de enfoque, solo necesita una única imagen de Aprobado. Luego, Step Check devolverá un resultado Aprobado o un resultado No es seguro, sin requerir ejemplos de fallos para cada posible estado de error.
• Estados de error desconocidos: cuando el objetivo es confirmar que algo parece normal (por ejemplo, un cabezal de impresora sin anomalías visibles), puede ser imposible anticipar o recopilar ejemplos de todas las posibles condiciones de fallo. En este caso es suficiente una única imagen de Aprobado con un área de enfoque definida. Step Check devolverá Aprobado o No es seguro, lo que ayudará a detectar cualquier cosa que se desvíe de la apariencia esperada.
• Escasa disponibilidad de imágenes: en algunos entornos, especialmente durante la implementación temprana o con modos de fallo poco frecuentes, es posible que solo esté disponible una imagen por estado. Por ejemplo, verificar que un cable esté correctamente conectado. Si tiene una imagen de Aprobado y otra para Suspenso, puede definir áreas de enfoque para ambas. Luego, Step Check devolverá Aprobado, Suspenso o No es seguro según las regiones seleccionadas, sin necesidad de un conjunto de formación completo.
En la siguiente tabla se muestran los resultados que se devolverán en función de la configuración de Step Check.
|
Configuración
|
¿Se devuelve el resultado Aprobado?
 |
¿Se devuelve el resultado Suspenso?
 |
¿Se devuelve el resultado No es seguro?
 |
|---|---|---|---|
|
Step Check estándar
|
Sí
|
Sí
|
Sí
|
|
El área de enfoque se ha definido solo para el estado Aprobado
|
Sí
|
No
|
Sí
|
|
El área de enfoque se ha definido solo para el estado Suspenso
|
No
|
Sí
|
Sí
|
|
El área de enfoque se ha definido para los estados Aprobado y Suspenso
|
Sí
|
Sí
|
Sí
|
Cómo un área de enfoque cambia el comportamiento de Step Check estándar
Es importante tener en cuenta que definir un área de enfoque cambia fundamentalmente el modo en que se comporta Step Check. Una vez establecida un área de enfoque:
• Ya no utilizará el botón Iniciar formación; la formación no es necesaria ni está disponible para los pasos con un área de enfoque.
• Las imágenes de formación adicionales no mejorarán directamente los resultados. Sin embargo, aún pueden ser útiles en los siguientes casos:
◦ Puede seleccionar una mejor imagen reducida de las imágenes recién capturadas y aplicar una nueva área de enfoque.
◦ Si finalmente se captura una imagen de Suspenso, puede aplicar un área de enfoque a esa imagen para habilitar la detección de fallos.
◦ Con el tiempo, si se recopilan suficientes imágenes, puede optar por volver al Step Check estándar e iniciar la formación para mejorar la calidad.
Establecer el área de enfoque
1. Configure Step Check como lo haría normalmente.
2. Una vez publicado el procedimiento, ábralo en Vuforia Vantage.
3. En Vantage, seleccione Formación de Step Check y ejecute el procedimiento para capturar algunas imágenes. Existen algunos puntos a tener en cuenta:
◦ No es necesario capturar una gran cantidad de imágenes de formación como lo haría con un Step Check estándar. Siempre que capture al menos una imagen de alta calidad, eso puede ser suficiente al utilizar un área de enfoque.
◦ Si captura una imagen para un solo estado (por ejemplo, Aprobado), Step Check devolverá resultados para ese estado o un resultado No es seguro (representado por el icono del ojo gris). Para recibir resultados de Aprobado y Suspenso, deberá capturar al menos una imagen para ambos estados.
 |
También puede cargar una imagen personalizada para usarla como imagen reducida y definir un área de enfoque. Para obtener más información, consulte Cargar una imagen personalizada para usarla como imagen reducida.
|
4. Una vez que se haya ejecutado el procedimiento en Vantage y se haya capturado al menos una imagen de un estado, vaya nuevamente a Vuforia Editor.
5. Abra el Panel de Step Check para el paso y seleccione Adecuado para imagen reducida en el menú desplegable Filtrar.

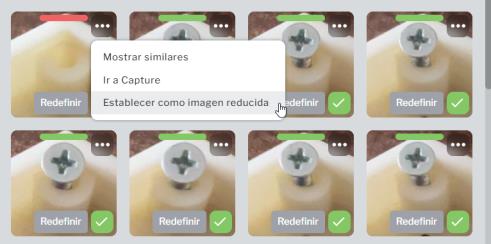

6. De las imágenes filtradas, seleccione la que tenga mejor calidad y representación de ese estado y pulse en el menú de tres puntos sobre la imagen. Seleccione Establecer como imagen reducida.

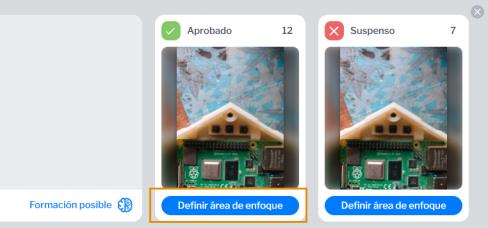

7. Una vez que la imagen se haya configurado como imagen reducida para un estado, pulse Definir área de enfoque debajo de la imagen reducida.

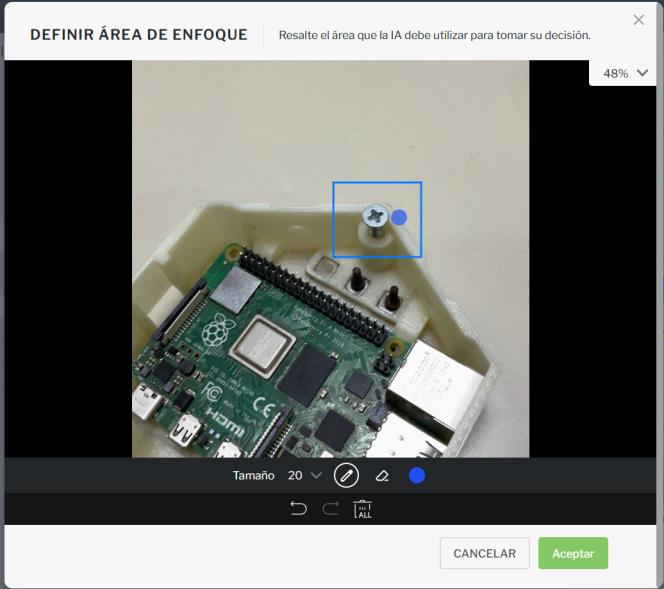

8. En la ventana DEFINIR ÁREA DE ENFOQUE, resalte el área de la imagen en la que la IA debe centrarse más de cerca al tomar una decisión sobre el estado. Para obtener más información sobre el uso de las herramientas de la ventana DEFINIR ÁREA DE ENFOQUE, consulte Herramientas de Definir área de enfoque.
|
|
Cuanto más pequeña y específica sea el área de enfoque, con mayor precisión Step Check podrá evaluar el paso. Una región bien definida ayuda a la IA a concentrarse en los detalles visuales más relevantes.
|
9. Una vez que esté satisfecho con el área de enfoque que ha configurado, pulse Aceptar.
10. A continuación, navegue hasta la ficha STEP CHECK y defina MODO DE STEP CHECK como Activo. Además, asegúrese de que la visualización de resultados en Vantage esté configurada en cualquiera de las siguientes opciones (no debe estar definida como Silencioso si quiere que los resultados se muestren en Vuforia Vantage):
◦ Continuación autom. en Aprobado o Suspenso
◦ Continuación autom. solo en Aprobado
◦ Recomendado
11. Vuelva a publicar el procedimiento.
12. ¡Su paso ya está listo para usar el área de enfoque con Step Check!
|
|
Puede configurar un Step Check usando solo una imagen reducida con un área de enfoque para el estado Aprobado. En este caso, el sistema devolverá un resultado Aprobado o un resultado No es seguro (representado por el ícono del ojo gris). Para recibir resultados de Aprobado y Suspenso, deberá definir áreas de enfoque en las imágenes reducidas para ambos estados.
|
Quitar el área de enfoque
Si ya no desea utilizar un área de enfoque y prefiere volver al proceso de formación de Step Check estándar, puede eliminar el área de enfoque de la imagen reducida. Esto desactivará la configuración simplificada y permitirá que Step Check dependa de la formación tradicional con múltiples imágenes. Localice la imagen reducida que tiene un área de enfoque establecida. Pulse el menú de tres puntos de la imagen y seleccione Editar área de enfoque. Elimine o borre el área resaltada (la máscara de enfoque). Guarde los cambios. Vuelva a publicar el procedimiento.
|
|
Si ha configurado áreas de enfoque para las imágenes reducidas de Aprobado y Suspenso, asegúrese de eliminarlas de ambas. Dejar un área de enfoque en cualquiera de los estados evitará que el paso vuelva al Step Check estándar.
|
1. Acceda al Panel de Step Check.
2. Localice la imagen reducida y pulse Editar área de enfoque.

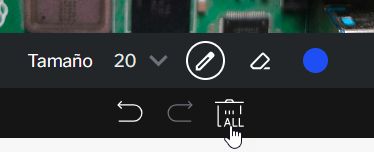

3. Pulse en el icono de borrar todo para borrar todo el realzado.
4. Vuelva a publicar el procedimiento.
5. Su paso ahora utilizará la formación de Step Check estándar.
