Farbgrafik optimieren
Der optische Eindruck der erstellten Farbgrafik ließe sich noch verbessern, wenn die Kanten der Bauteile mit den Konturlinien wie in einer Strichzeichnung in Dick/Dünn-Technik eingerahmt wären.
1. Die Datei plate_color.idr ist geöffnet.
Klicken Sie auf das Symbol
In 2D-Illustration umwandeln
in der Symbolleiste, um die 2D-Projektion zu starten.
Die Zeichnung wird umgewandelt und in einem neuen Fenster "Ohne Namen" dargestellt.
2. Wählen Sie im Menü Fenster in der Liste der geöffneten Dateien das neue Fenster "Ohne Namen" mit der konvertierten Datei aus.
Das Fenster wird nach vorne gestellt und ist jetzt das aktive Fenster.
3. Speichern Sie die Zeichnung unter plate_color_2D.idr.
4. Öffnen Sie die vorher exportierte Farbgrafik plate_color.jpg.
5. Wählen Sie das Menü > aus, sodass die Kontur der Rastergrafik geglättet angezeigt wird.
6. Markieren Sie die Farbgrafik, und schieben Sie sie mit gedrückter Steuertaste exakt über die Strichgrafik.
7. Wählen Sie das Menü > > aus.
8. Speichern Sie die Farbgrafik unter plate_color_2D.idr.
Die Kontur der Strichgrafik liegt nun im Vordergrund. Die Farbgrafik ist damit fertig.

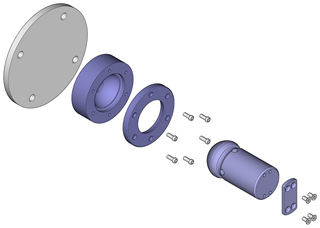

Die Abbildung zeigt die Farbgrafik nach der Bearbeitung. Die Datei plate_color_2D.idr mit der fertigen Farbgrafik finden Sie auch im Ordner Arbortext-IsoDraw-install-path\Tutorial\Tutorial CADprocess.
