Inversor de potencia sin transferencia de calor. Ejercicio 6: Realización de la simulación
 | Se deben crear puntos de supervisión antes de realizar la simulación. |
1. En el árbol de Flow Analysis, en Física (Physics), seleccione Común (Common).
2. En el panel de propiedades, en la ficha Modelo (Model), defina los valores de las opciones que se indican a continuación:
◦ Número de iteraciones (Number of Iterations): 500
◦ Definición de tiempo (Time Definition): Simulación de estado constante (Steady State Simulation)
◦ Frecuencia con la que se guardan los resultados (Result Saving Frequency): 500
3. En el grupo Ejecutar (Run), pulse en
Ejecutar (Run) para empezar la simulación. La configuración por defecto se define en Comenzar desde valores iniciales (Start from Initial Values) y Constante (Steady) en el grupo Ejecutar (Run).
Ejecutar (Run) para empezar la simulación. La configuración por defecto se define en Comenzar desde valores iniciales (Start from Initial Values) y Constante (Steady) en el grupo Ejecutar (Run).4. En el cuadro de diálogo Información (Info), pulse en Sí (Yes) para generar la malla y continuar.
5. Pulse en

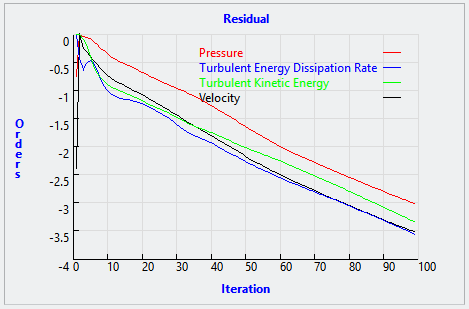

Panel de trazados XY (XYPlot Panel) para ver los residuales de la simulación constante.
Panel de trazados XY (XYPlot Panel) para ver los residuales de la simulación constante.| | El criterio de convergencia por defecto es 0.001 para las simulaciones de estado estable. Cuando los residuales de todas las variables se reducen en 3 órdenes o se alcanza el número máximo de iteraciones, el cálculo continúa en el siguiente paso de tiempo. |
6. Pulse en Aceptar (OK) cuando la simulación se haya completado.
