Alívio de inércia
Agora, é possível usar a nova opção Alívio de inércia para resolver modelos irrestritos.
Com a opção de alívio de inércia, uma restrição de três pontos é colocada no modelo internamente. Ele usa uma restrição 3–2–1 com relação ao UCS recém-criado. As restrições de três pontos afetam a solução de deslocamento, mas não a solução de tensão.

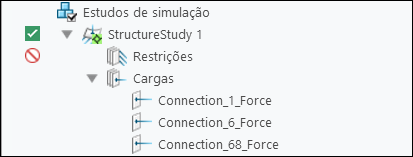

Se um modelo tem restrições definidas e você seleciona a opção Alívio de inércia, as restrições definidas são ignoradas e o estudo considera Alívio de inércia.
Essa opção está disponível somente para estudos estruturais.

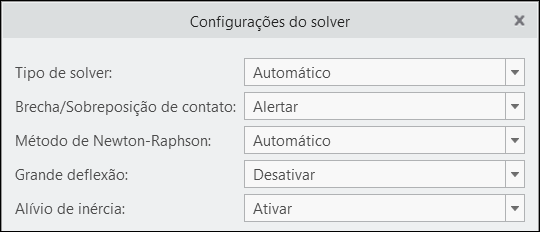

Local da interface do usuário: Clique em > > > .
Liberação: Creo Parametric 9.0.0.0
Assista a vídeos que demonstram esse aprimoramento:
Qual é o benefício desse aprimoramento?

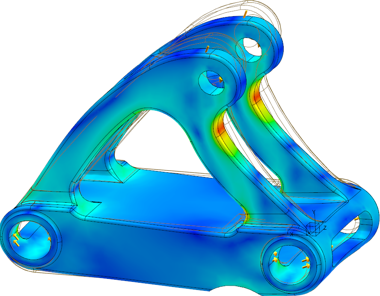

É possível usar esse aprimoramento quando você deseja simular uma estrutura sem restrições no Creo Ansys Simulation. A opção Alívio de inércia equilibra o carregamento externo com cargas e acelerações de inércia dentro da estrutura.
Esse aprimoramento é útil para os modelos que podem flutuar livremente no espaço com cargas aplicadas.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
