スマート選択
次のシナリオでは、ジオメトリ選択でよりスマートなコンテキスト評価が使用されるようになりました。
• マルチボディモデルが関連する選択ワークフロー
• 表示制御の選択ワークフロー
ユーザーインタフェースの場所: グラフィックウィンドウでのジオメトリ選択。
リリース: Creo Parametric 9.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点
グラフィックウィンドウでジオメトリを選択する際のフィーチャーコンテキストの評価が最適化されました。
マルチボディモデルの選択機能が次のように強化されました。

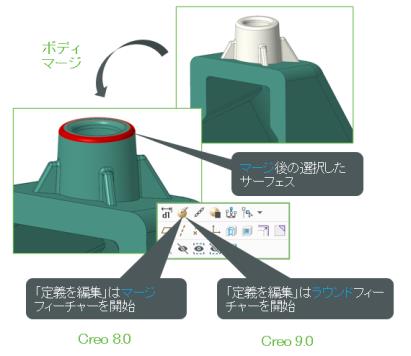

• ブール演算と分割操作に関連するジオメトリの場合、Creo Parametric はボディ操作フィーチャーをスキップして、ボディ操作の前の元のフィーチャーにすぐにアクセスできるようにします。
• モデルツリーでの自動検索、ミニツールバー、「関連を選択」(Select Related) シード検出で、そのジオメトリを作成したフィーチャーがフィーチャーコンテキストとして使用されるようになりました。
 | ジオメトリを作成したフィーチャーを直接選択する場合、Alt キーを押しながらフィーチャーを選択します。 |
表示制御の選択機能が次のように強化されました。
• グラフィックウィンドウでジオメトリを選択する際のコンテナコンテキストの評価が最適化されました。
グラフィックウィンドウのミニツールバーから選択する「表示」(Show)/「非表示」(Hide) などの表示制御コマンドは、選択したジオメトリを保持するコンテナに作用します。これらのコマンドは次のように作用します。
◦ 部品モード - フィーチャーではなく、キルトまたはボディに作用します。
◦ アセンブリモード - 構成部品に作用します。
これらの機能強化によって、元のフィーチャーコンテキストに速やかにアクセスできるようになり、モデルツリーと設計ツリーでの自動検索が最適化され、ボディ、キルト、構成部品を簡単に非表示にできるようになりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
