Intelligentere Auswahl
Die Geometrieauswahl verwendet jetzt intelligentere Kontextauswertungen in den folgenden Szenarios:
• Auswahl-Workflows, die Multikörper-Modelle umfassen
• Auswahl-Workflows für die Sichtbarkeitssteuerung
Benutzeroberflächen-Position: Geometrieauswahl im Arbeitsfenster.
Version: Creo Parametric 9.0.0.0
Sehen Sie sich Videos an, die diese Optimierung demonstrieren:
Was ist der Vorteil dieser Optimierung?
Die Auswertung des KE-Kontexts wurde optimiert, wenn Sie im Arbeitsfenster Geometrie auswählen.
Die Auswahloptimierungen für Multikörper-Modelle sind:

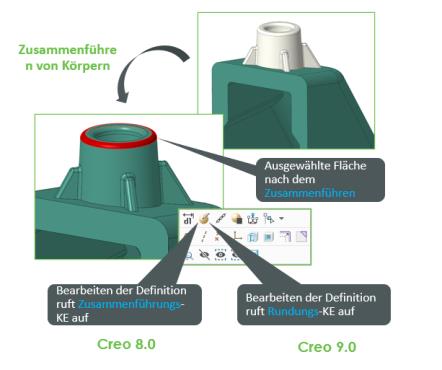

• Für die Geometrie, die an booleschen Operationen und Trennen-Operationen beteiligt ist, überspringt Creo Parametric Körper-Operations-KEs, um vor der Körper-Operation unmittelbaren Zugriff auf das ursprüngliche KE zu erhalten.
• Das KE, das die Geometrie erzeugt hat, wird als KE-Kontext in der automatischen Suche im Modellbaum, in der Minisymbolleiste sowie Seed-Erkennung für "Zugehörige auswählen" (Select Related) verwendet.
 |
Wenn Sie das KE, das die Geometrie erzeugt hat, direkt auswählen möchten, drücken Sie die ALT-Taste, und wählen Sie das KE aus.
|
Die AuswahlOptimierung für die Steuerung der Sichtbarkeit ist:
• Die Auswertung des Container-Kontexts wurde optimiert, wenn Sie im Arbeitsfenster Geometrie auswählen.
Die Befehle zur Sichtbarkeitssteuerung, wie Anzeigen (Show) und Ausblenden (Hide), die in der Minisymbolleiste im Arbeitsfenster ausgewählt werden, wirken sich auf den Container aus, der die ausgewählte Geometrie enthält. Diese Befehle wirken sich wie folgt aus:
◦ Im Teilemodus – Wirken sich auf eine Sammelfläche oder einen Körper aus und nicht auf das KE
◦ Im Baugruppenmodus – Wirken sich auf die Komponente aus
Diese Optimierungen ermöglichen schnellen Zugriff auf den ursprünglichen KE-Kontext, bieten eine optimierte automatische Suche im Modell- und im Konstruktionsbaum und erleichtern das Ausblenden von Körpern, Sammelflächen und Komponenten.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
