Bezugs-KE-Eigenschaften

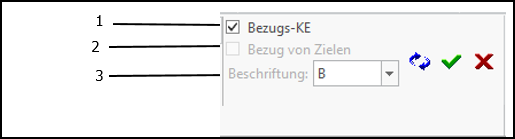

1. Kontrollkästchen "Bezugs-KE" (Datum Feature): Wenn Sie die Option aktivieren, wird das aktuelle KE als Bezugs-KE festgelegt.
2. Kontrollkästchen "Bezug von Zielen" (Datum from Targets): Ermöglicht es Ihnen, eine Bezugsebene oder Bezugsachse zu definieren, die von Bezugszielen abgeleitet wird (siehe Bezüge von Zielen).
3. Feld "Beschriftung" (Label):
Dies ist der Wert für die Bezugsidentifikationsbeschriftung.
Standardmäßig wird die nächste verfügbare gültige Bezugsidentifikations-Beschriftung ausgewählt (d.h. in alphabetischer Reihenfolge).
Sie können jede gültige Bezugs-KE-Beschriftung angeben (auf Grundlage des ausgewählten Toleranzstandards)
Nur bestimmte KE-Typen können als Bezugs-KEs festgelegt werden. In der Spalte "Bezugs-KE?" in den Tabellen auf der Seite KE-Beschreibungen finden Sie Informationen dazu, welche KE-Typen als Bezugs-KEs festgelegt werden können.
Um das KE eines Teils ordnungsgemäß einzuschränken, müssen Sie ein Referenzbezugssystem definieren, das das Teil vollständig einschränken kann. In den meisten Fällen bedeutet dies, dass ein Referenzbezugssystem definiert wird, das die drei translatorischen und drei rotatorischen Freiheitsgrade des Teils definiert. (Einige einfache Teile, z.B. ein Stift, erfordern möglicherweise weniger eingeschränkte Freiheitsgrade.) Wenn Sie ein KE zu einem Teil hinzufügen, wird dieses KE automatisch als Bezugs-KE (oder als Bezug von Zielen) festgelegt, wenn die folgenden Bedingungen erfüllt sind:
Das KE ist möglicherweise als Bezugs-KE festgelegt.
Das Modell schließt kein Referenzbezugssystem ein, das das Teil vollständig einschränken kann.
Das hinzugefügte KE, wenn von einem Referenzbezugssystem referenziert, erhöht den Einschränkungsgrad des Teils.
Wenn Sie GD&T Advisor das erste Mal zum Definieren von Form- und Lagetoleranzen eines Teils starten, sollte das erste KE in der Regel als Bezugs-KE (oder als Bezüge von Zielen) festgelegt werden. Daher definieren die ersten KEs, die Sie einem Teil hinzufügen, das Haupt-Referenzbezugssystem des Teils. Sie sollten dies beachten, wenn Sie die ersten KEs zum Modell hinzufügen.
