Toleranz-KE-Schaltpult – KE-Eigenschaften
KE-Eigenschaften

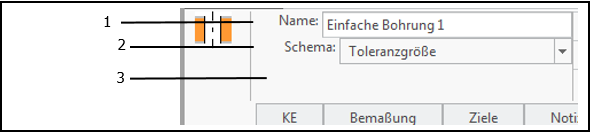

1. KE-Name (Feature Name)
Der KE-Name ist ein vom Benutzer angegebener Namen für ein KE.
2. Option "Schema" (Scheme)
Die Option "Schema" (Scheme) für die Einschränkung des KE.
3. Option "Senkbohrung" (C'Bore) (nicht in der Abbildung dargestellt).
Die Option "Senkbohrung" (C'Bore) gibt an, wie die Senkbohrung eingeschränkt ist. Weitere Informationen finden Sie unter Senkbohrungsoptionen (ASME) oder Senkbohrungsoptionen (ISO). Diese Option ist nur für Bohrungen mit mehreren Elementen verfügbar, die eine Senkbohrung enthalten.
KE-Benennungsregeln
Jedes KE hat einen Standardnamen im Format "KE_Typ Nr." (z.B. "Planare Fläche 2"). Durch aussagekräftigere Namen für KEs wird der KE-Baum überschaubarer, insbesondere bei komplexen Teilen mit einer großen Anzahl funktionaler KEs.
Die Namen für funktionale KEs in GD&T Advisor unterliegen den folgenden Regeln:
1. Der KE-Name muss eindeutig sein (d.h. keine Duplikate und nicht dieselben Namen wie Creo KEs).
2. Der KE-Name darf nur Groß- und Kleinbuchstaben, Zahlen, Leerzeichen, Unterstriche und Bindestriche enthalten (" ", "_" und "-"). Es sind keine anderen Zeichen zulässig.
Schemaoptionen
Größen-KEs und planare Flächen unterstützen mehrere Schemaoptionen. Für diese KEs wird im Schaltpult das Kombinationsfeld "Schema" (Scheme) angezeigt, das alle verfügbaren Schemata für dieses KE enthält. Wenn Sie ein Größen-KE (z.B. Bohrung, Welle, konische Bohrung usw.) hinzufügen, überprüft die Anwendung das CAD-Modell auf parametrische Bemaßungen, die dem KE zugeordnet sind, und wählt automatisch ein Schema aus, das diesen Bemaßungen entspricht. Sie können ein alternatives Schema im Kombinationsfeld auswählen, bei dem Sie die erforderlichen Bemaßungen im CAD-Modell manuell auswählen können. Weitere Informationen finden Sie unter Erweiterungskonsole "Bemaßung" und Schemaoptionen für planare Flächen-KEs (ASME) oder Schemaoptionen für planare Flächen-KEs (ISO).
