Onduleur sans transfert de chaleur - Exercice 6 : Exécution de la simulation
 | Les points de contrôle doivent être créés avant l'exécution de la simulation. |
1. Dans l'arbre Flow Analysis, sous Physique (Physics), sélectionnez Commun (Common).
2. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après :
◦ Nombre d'itérations (Number of Iterations) : 500
◦ Définition temporelle (Time Definition) : Simulation en régime permanent (Steady State Simulation)
◦ Fréquence d'enregistrement des résultats (Result Saving Frequency) : 500
3. Dans le groupe Exécuter (Run), cliquez sur
Exécuter (Run) pour commencer la simulation. Les paramètres par défaut sont définis sur Démarrer à partir des valeurs initiales (Start from Initial Values) et Permanent (Steady) dans le groupe Exécuter (Run).
Exécuter (Run) pour commencer la simulation. Les paramètres par défaut sont définis sur Démarrer à partir des valeurs initiales (Start from Initial Values) et Permanent (Steady) dans le groupe Exécuter (Run).4. Dans la boîte de dialogue Informations (Info), cliquez sur Oui (Yes) pour générer le maillage et continuer.
5. Cliquez sur

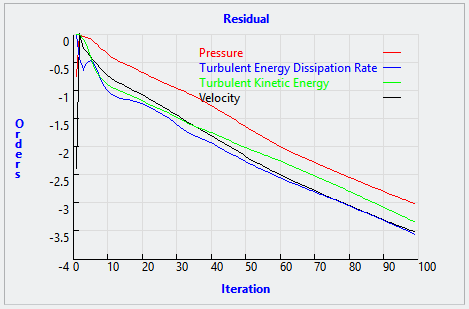

Panneau du tracé XY (XYPlot Panel) pour visualiser les valeurs résiduelles de la simulation en régime permanent.
Panneau du tracé XY (XYPlot Panel) pour visualiser les valeurs résiduelles de la simulation en régime permanent.| | Le critère de convergence par défaut est de 0.001 pour les simulations en régime permanent. Lorsque les valeurs résiduelles de toutes les variables sont réduites de 3 ordres ou que le nombre maximal d'itérations est atteint, le calcul passe au pas de temps suivant. |
6. Lorsque la simulation est terminée, cliquez sur OK (OK).
