Fonction de gaine thermorétractable
Une nouvelle fonction Gaine thermorétractable (Stiff Shrink) a été ajoutée dans Câblage (Cabling).

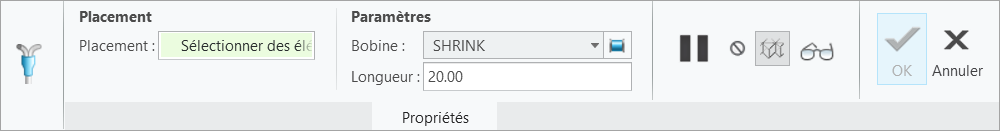

Emplacement dans l'interface utilisateur : cliquez sur > > .
Version : Creo Parametric 8.0.0.0
Visionnez une vidéo présentant cette amélioration :
Quels sont les avantages de cette amélioration ?

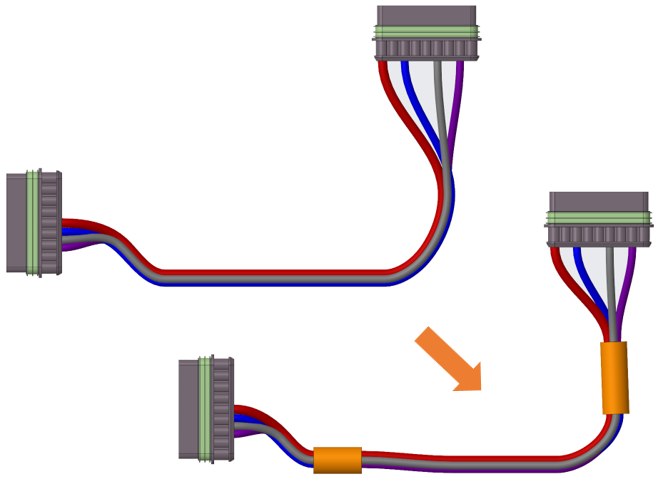

La fonction Gaine thermorétractable (Stiff Shrink) vous permet de router plusieurs câbles et fils par gaine. Contrairement à la fonction Tresse (Bundle), elle ne plie pas et reste droite le long de son axe.
Vous pouvez d'abord créer une fonction Gaine thermorétractable (Stiff Shrink) en utilisant un repère, puis y router de nouveaux câbles. Vous pouvez également sélectionner une position existante, puis placer une fonction Gaine thermorétractable (Stiff Shrink) sur tous les câbles qui passent par cette position.
Informations supplémentaires
Conseils : | Il est recommandé de créer des gaines thermorétractables soit au début d'une conception en utilisant les repères, soit à la fin du routage des câbles en utilisant les positions existantes. |
Limites : | • Il n'est pas possible de créer des gaines thermorétractables sur des ports d'entrée. • Les gaines thermorétractables ne peuvent pas être divisées ni épissées. • Une fois que vous avez placé des gaines thermorétractables, il n'est pas possible de modifier leurs positions ni de rerouter leurs segments. La position d'une gaine thermorétractable est exclusivement déterminée par le repère associé. • Les tresses ne peuvent pas être créées par-dessus des gaines thermorétractables. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucune. |
