Introdução ao Creo Flow Analysis
Introdução ao CFA
O Creo Flow Analysis (CFA) é uma ferramenta de dinâmica de fluido computacional usada para simular facilmente o fluxo de fluido. Isso ajuda a prever o desempenho de um sistema ou produto que envolve fluxo de fluido interno ou externo e transferência de calor. A análise de produto foi aprimorada e há um processo de validação e otimização de design sem a necessidade de muita experiência em dinâmica de fluido computacional.
Com o Creo Flow Analysis, é possível combinar simulação e design com um esforço mínimo e sem muita experiência em CFD. Os resultados da simulação são usados para estudar o desempenho do sistema em detalhes e ajudar na modificação do design. As vantagens do Creo Flow Analysis são listados abaixo:
• Maior facilidade na extração de volume de fluido e geração de malha automatizada
• A associatividade CAD-CFD ajuda a executar simulações paramétricas mais facilmente
• Gerenciamento abrangente de geometrias complexas, ampla variedade de física complexa, tal como turbulência e transferência de calor conjugada
• Desempenho de simulação mais rápido
Fluxo de trabalho e tutoriais para o Creo Flow Analysis
Para ajudar no processo do Creo Flow Analysis, são fornecidos tópicos de fluxo de trabalho e tutoriais:
• Fluxo de trabalho no CFA — Descreve o fluxo de trabalho no CFA, Pré-processamento, Executando a simulação e Pós-processamento.
• Tutoriais — Fornecem instruções passo a passo para o inversor de potência com e sem transferência de calor, separador de ciclone e tanque de combustível.
Iniciando o um projeto no CFA
Para introdução à interface do Creo Flow Analysis, consulte Interface do Creo Flow Analysis. Para iniciar um projeto, siga os passos abaixo:
1. Abra um arquivo de montagem no Creo Parametric.
2. Clique em >
Flow Analysis. A aba Flow Analysis é aberta.
Flow Analysis. A aba Flow Analysis é aberta.3. Clique em
Novo projeto. A aba da árvore do Flow Analysis aparece alinhada à aba da árvore de modelo.
Novo projeto. A aba da árvore do Flow Analysis aparece alinhada à aba da árvore de modelo.Tipos de arquivo no CFA
Os tipos de arquivo gerenciados pelo Creo Flow Analysis na pasta de trabalho de projetos são descritos abaixo:
• Arquivo de projeto (filename.spro) — Armazena as condições operacionais e a referência de arquivo de grade. O arquivo de projeto é armazenado automaticamente ao clicar em
Salvar projeto. É possível editar o arquivo de projeto usando a interface do Creo Flow Analysis, um editor de texto ou script.
Salvar projeto. É possível editar o arquivo de projeto usando a interface do Creo Flow Analysis, um editor de texto ou script.• Arquivo de grade (filename.sgrd) — Armazena os dados de grade para um projeto. O arquivo de grade é armazenado automaticamente quando o arquivo de projetos é armazenado, se a grade tiver sido modificada.
Em um editor de texto, é possível encontrar o arquivo de grade usando a interface do Creo Flow Analysis. Em um editor de texto, é possível encontrar o arquivo de grade associado a um determinado projeto no arquivo de projeto. Um arquivo de grade com o mesmo nome do arquivo de projeto é gerado ao modificar uma entidade geométrica, como o nome de um volume, e salvá-la usando Salvar ou
Salvar como.
Salvar ou Salvar como. | • Múltiplos arquivos de projeto podem compartilhar o arquivo de grade. • Arquivos de grade e de projeto compatíveis são os únicos arquivos necessários para iniciar ou recriar uma simulação. |
• Arquivo de resultados (resultados de estado estável filename.sres e resultados transientes filename_xxxx.sres) — Arquivos de dados do Creo Flow Analysis que contêm os resultados transientes e de estado estável para um determinado projeto. Eles contêm os valores de todas as variáveis primárias. Em soluções transientes, "xxxx" corresponde ao passo de tempo associado ao tempo de simulação e contém os dados associados a esse passo de tempo. É possível obter a saída de dados de resultados em outros formatos usando Arquivos de saída adicionais.
Arquivo de saída (filename.out) — Registra o histórico de iteração ou convergência.

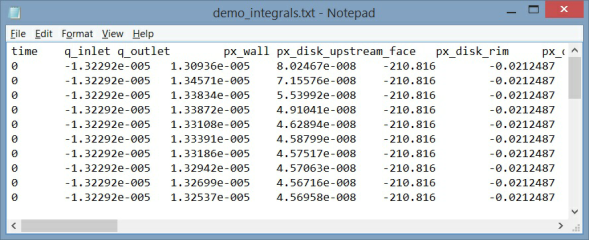

• Quantidades integradas (filename_integrals.txt) — Armazena os valores das quantidades integradas ativados para saída em cada módulo:

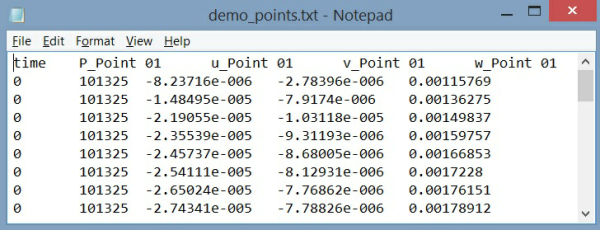

• Dados de ponto (filename_points.txt) — Armazena os valores ativados para saída nos pontos de monitoramento.
• Formato EnSight — Ativa a saída de arquivos de dados compatíveis com o software de pós-processamento EnSight®. Para obter simulações Transiente, a Frequência ao salvar resultado controla a saída de EnSight.
| | • Para Simulação de estado estável, a saída de EnSight é filename_ensight.case e filename_geo_ensight.data. • Para simulações Transiente, a saída do EnSight é filename_geo_1_xxxx_ensight.data, filename_sca_1_xxxx_ensight.data, filename_sca_2_xxxx_ensight.data, filename_vec_1_xxxx_ensight.data, em que xxxx é o passo de tempo. |
