Simulação > Análise de fluxo do Creo > Pós-processamento
Pós-processamento
As seguintes opções estão disponíveis para analisar os resultados no Creo Flow Analysis.
Contornos
Pressure: [Pa] : Flow
101350.000000
101325.000000
Para visualizar os volumes e limites siga os passos a seguir:
1. Na árvore do Flow Analysis, selecione um limite.
2. No painel Propriedades, clique na aba Vista.
3. Em Superfície, especifique os valores a seguir:
◦ Superfície — Sim
◦ Variável — Selecione a variável para exibir os contornos
Vista de seção
As seções, também conhecidas como seções cruzadas são superfícies planares derivadas que dividem por meio do domínio ou volumes em uma orientação e local que você especificar. Use as seções para revelar elementos ou exibir uma Variável.
Crie uma seção seguindo os passos a seguir:
1. Clique em Aplicativos > Análise do fluxo. A aba Flow Analysis aparece.
2. Clique em Novo projeto.
3. No grupo Pós-processamento, clique em Vista de seção. Na árvore do Flow Analysis, em Derived Surfaces, uma nova entidade Section 01 é criada.
4. Selecione Section 01.
5. No painel de propriedades, clique na aba Modelo.
6. Em Superfície, especifique os valores a seguir:
◦ Tipo — Plano X, Plano Y, Plano Z
◦ Posição — Arraste o botão deslizante para ajustar a posição da Seção

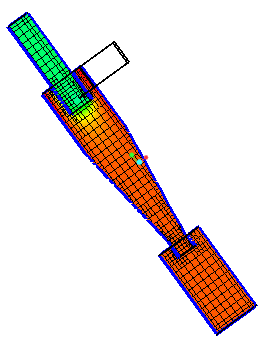

Exibir grade em uma seção
Pressure: [Pa] : Flow
101343.937500
101313.132813
1. Na árvore de análise de fluxo, em Superfícies derivadas, selecione Section 01.
2. Especifique os valores a seguir:
a. Superfície — Sim
b. Grade — Sim
Contornos para variáveis em uma seção
1. Na árvore de análise de fluxo, em Superfícies derivadas, selecione Section 01.
2. Em Superfície, especifique Variável — Densidade: [kg/m3] : Comum ou Volume de célula: [m3] : Comum.
Pontos de monitoramento
Um ponto é um especificado coordenadas X, Y, Z dentro de um modelo, usado para registrar variáveis ou dados de propriedade neste local. A posição de um ponto está associada a uma célula de malha determinada com base em seu local no início de uma simulação. Se a malha se move, o ponto é movido com a célula. Quando um ponto se move com a malha, a nova posição não é graficamente atualizada.
Para criar um ponto de monitoramento, siga os passos abaixo:
1. Clique em Flow Analysis > Pós-processamento.
2. Clique em Pontos de monitoramento. Na árvore do Flow Analysis, uma nova entidade Point 01 aparece em Pontos de monitoramento.
É possível definir a posição de um ponto a partir do painel de propriedades.

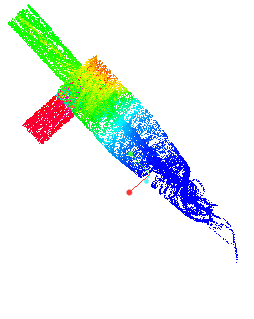

Linhas de fluxo
Velocity Magnitude : [m/s] : Flow
5.969755
0,000000
Use linhas de fluxo para controlar o caminho do fluxo. Os aprimoramentos mostram a direção na qual um elemento de fluido se desloca a qualquer momento em tempo. A aparência de uma linha de fluxo depende de:
• Espessura da linha — Controla a espessura das linhas de fluxo. É especificada em termos de valor absoluto (m).
• Tamanho de tempo da animação — Quando definido como um número real positivo diferente de zero, juntamente com uma atribuição para variável de exibição de linha de fluxo, cada linha de fluxo será dividida em múltiplas seções. Cada seção continua movendo-se ao longo da direção do fluxo com uma velocidade proporcional à velocidade de fluxo local. O comprimento de uma seção de linha de fluxo é igual à velocidade local multiplicada pelo tamanho do tempo da animação.
• Máximo de passos integrais — Limita até que ponto o algoritmo de linha de fluxo rastreia uma linha de fluxo. Impede que o módulo da linha de fluxo use tempo excessivo de computação tentando rastrear a linha de fluxo que está em loop ou quase estagnada. Um valor menor reduz o número de cálculos, mas pode encerrar uma linha de fluxo antes do desejado.
Para criar uma linha de fluxo, siga os passos abaixo:
1. Na árvore de análise de fluxo, selecione um domínio.
2. Clique em Módulo de física. A caixa de diálogo Seleção de modelo físico é aberta.
3. Em Módulos disponíveis, clique duas vezes em Aprimoramento e clique em Adicionar.
4. Clique em Fechar para fechar a caixa de diálogo Seleção de modelo físico. Uma nova entidade Streamline aparece na árvore de análise de fluxo.
Para habilitar uma linha de fluxo, siga os passos abaixo:
1. Selecione um limite geral de onde o aprimoramento deve começar.
2. No painel de propriedades, na aba Modelo, defina Release Particle — Sim.
Isossuperfície
Velocity Magnitude: [m/s] : Flow
1.000000
0,000000
Isossuperfícies são superfícies que regiões de envelope menores (Abaixo do valor), igual a (Valor único), maiores (Acima do valor) que um valor escalar especificado de uma Variável selecionada, a variável derivada ou a propriedade. Isossuperfícies também pode envelopar a região entre duas escalares usando um Intervalo de valor.
Para criar uma isossuperfície, siga o procedimento abaixo:
1. Clique em Flow Analysis > Isossuperfície.
2. Na árvore de análise de fluxo, uma nova entidade Isosurface 01 aparece em Superfícies derivadas.
A forma de uma isossuperfície depende da Variável da isossuperfície, Tipo e o Valor definido no painel de propriedades.
Plotagens XY
Os resultados quantitativos da simulação são exibidos usando plotagens XY. Revise os resultados sobre limites, volumes ou pontos de monitoramento, por exemplo, para fluxo de massa, temperatura, etc.
Para criar uma plotagem XY, siga os passos abaixo:
1. Na árvore do Flow Analysis, em Resultados, selecione um limite.
2. No grupo Pós-processamento, clique em Plotagem XY. Uma nova entidade xyplot1 aparece em Resultados na árvore do Flow Analysis.
3. Selecione essa entidade.
4. No painel de propriedades, em Variável, selecione a variável a ser plotada.
Siga os passos abaixo para selecionar as variáveis a serem usadas como saída nas plotagens:
1. Em Limites gerais, selecione um limite ou, em Domínios, selecione um volume.
2. No painel de propriedades para cada módulo, defina Saída como User Select.
3. Defina as variáveis requeridas, tais como Força de pressão, como Sim.
Para obter detalhes sobre as variáveis de saída, consulte Variáveis de saída de fluxo, Variáveis de saída de turbulência, Variáveis de saída de calor.
