Movimiento de marcos de referencia de rotación en Creo Simulation Live
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario: en la ficha Simulación en directo (Live Simulation), pulse en la flecha situada junto a Condiciones de límite (Boundary Conditions) y, a continuación, seleccione
Dominio de fluido rotativo (Rotating Fluid Domain) para abrir el cuadro de diálogo Dominio de fluido rotativo (Rotating Fluid Domain).
Dominio de fluido rotativo (Rotating Fluid Domain) para abrir el cuadro de diálogo Dominio de fluido rotativo (Rotating Fluid Domain).Cuadro de diálogo Dominio de fluido rotativo
Vídeos
Descripción
Creo Simulation Live ahora soporta dominios de fluido rotativos en un estudio de fluido. De este modo, se proporciona el caso de uso de un abanico o impulsor. Para definir un dominio de fluido rotativo, los cuerpos deben ser simétricos sobre el eje de rotación.
Las referencias en movimiento se soportan en el modo de transferencia de calor conjugada o se pueden ejecutar sin transferencia de calor conjugada. Las referencias en movimiento no se soportan con el modo transitorio. La entrada es una velocidad angular rotativa.

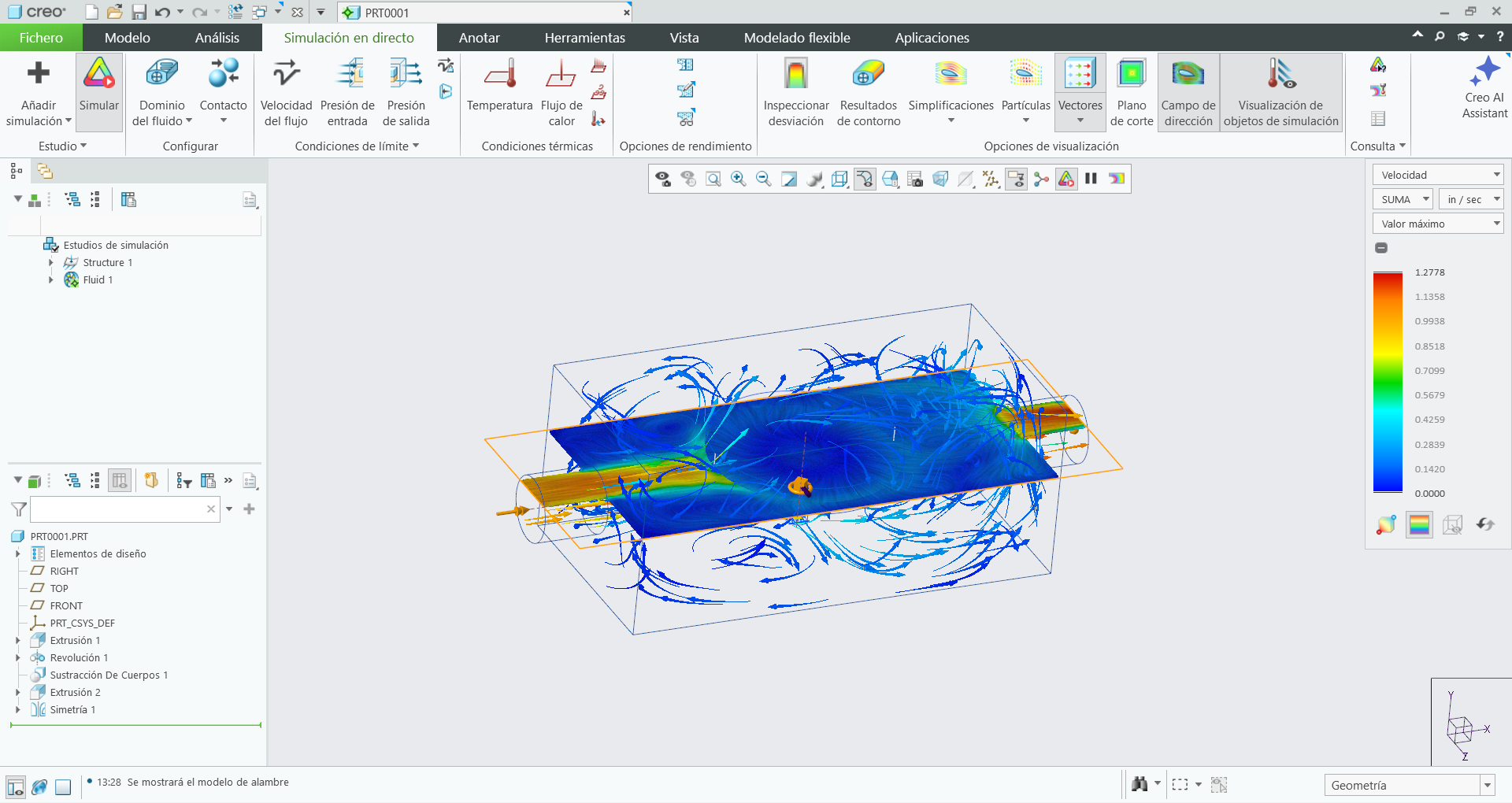

En las siguientes figuras se muestran los resultados de un estudio de fluido cuando se utiliza un dominio de fluido rotativo.
Campo de dirección de los resultados de velocidad
Simplificaciones de los resultados de velocidad
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Mejora de la predicción de los efectos de rotación realistas
• Mayor detalle de los resultados de velocidad y presión
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
